Lugar de origem: | CHINA |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BK7018 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 100 grupos pelo mês |
Name: | Three lobe Roots Blower | Air capacity: | 18.98-50.47m3/min |
---|---|---|---|
Discharge differential pressure: | 10-50KPA | Motor power: | 11-55KW |
Discharge bore: | DN200 (8”) | Application:: | Aeration, backwashing, pneumatic conveying, applied for water treatment, cement factory, printing plant, etc. |
Main materials: | Cast iron | Origin of technology: | USA |
Connected by: | belt and pulley | Blower RPM: | 700-1500 |
Voltage&Frequency: | 380V/400V/415V/440V&50Hz60Hz | Package: | Export wooden case & moisture-proof plastic film |
Realçar: | Ventilador de 3 raizes do lóbulo,tri ventilador do lóbulo 10kpa,tri ventilador do lóbulo 1500rpm |

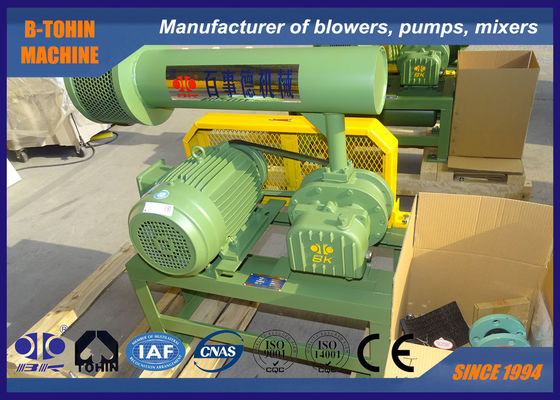

Bloqueador de raízes de três lóbulos positivos, pressão 10-50KPA, velocidade de rotação 700-1500rpm
Utilizado na indústria petroquímica, materiais de construção, energia elétrica, metalurgia, fertilizantes químicos, minas, portos, têxteis, alimentos, fabricação de papel, aquicultura e tratamento de águas residuais e outros campos,Utilizados principalmente para o transporte de arPara aplicações de gás e gás hidrogénio, acetileno, dióxido de carbono, gás inflamável, explosivo e corrosivo, consulte o nosso outro modelo de soprador de gás biológico da série YU-EG.
Especificações:
Modelo |
BK7018 |
Capacidade aérea |
18.98-50.47m3/min |
Pressão diferencial de descarga |
10 a 50 KPA |
Velocidade de rotação |
700-1500 rpm |
Tipo de motor |
11 kW-55 kW 380/400/415/440V, 3PHASES, 50/60HZ, motor de frequência também disponível |
Marca do motor |
Padrão: motor Siemens Beide ou Wannan Motor Siemens e ABB para a sua opção |
Tipo de instalação |
Padrão: tipo horizontal Tipo vertical disponível para a sua opção |
Cores | Personalizado, padrão de RAL6011 |
N.W. do soprador sem motor |
564 kg |
Tamanho da embalagem Aproximadamente. |
1.8*1.3*2.2 (longo*largo*alto) |
Características:
1- engrenagens helicoidais para uma operação suave
2Compacto e flexível na instalação, oferece aos utilizadores mais opções.
3Estrutura integrada do impulsor, mais estável na transmissão do fluxo de ar
4Adotar selos de óleo importados feitos de borracha fluorada, que é de resistência ao desgaste e à alta temperatura.
5. Baixa vibração e consumo energético económico.
Ficha de parâmetros
Modelo | Dia do porto (MM) | Velocidade | Fluxo de ar de entrada (m3/min) e potência do eixo (KW) | |||||||||
0.1 kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | 0.5 kgf/cm2 | ||||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | 5000 mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
RPM | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK7018 | 200 (8") | 700 | 21.97 | 6.55 | 20.73 | 10.70 | 19.77 | 14.52 | 18.98 | 19.46 | ||
850 | 27.32 | 7.96 | 26.07 | 13.00 | 25.11 | 17.63 | 24.32 | 23.62 | 23.61 | 26.82 | ||
1000 | 32.66 | 9.36 | 31.41 | 15.29 | 30.45 | 20.74 | 29.67 | 27.79 | 28.95 | 31.55 | ||
1150 | 38.00 | 10.76 | 36.75 | 17.58 | 35.79 | 23.85 | 35.01 | 31.96 | 34.30 | 36.28 | ||
1250 | 41.56 | 11.70 | 40.32 | 19.11 | 39.35 | 25.92 | 38.57 | 34.74 | 37.86 | 39.44 | ||
1400 | 46.90 | 13.11 | 45.66 | 21.40 | 44.70 | 29.03 | 43.91 | 38.91 | 43.20 | 44.17 | ||
1500 | 50.47 | 14.04 | 49.22 | 22.93 | 48.26 | 31.11 | 47.47 | 41.69 | 46.76 | 47.33 |
Estrutura do corpo principal do soprador
- Não, não. |
Nome da parte |
Qty. |
|
- Não, não. |
Nome da parte |
Qty. |
|
- Não, não. |
Nome da parte |
Qty. |
1 |
Pés |
2 |
|
9 |
Capa do extremo esquerdo |
1 |
|
17 |
Tanque de óleo |
1 |
2 |
Ferradura hexagonal |
4 |
|
10 |
Pinhas redondas |
4 |
|
18 |
Equipamento |
2 |
3 |
Selo antispolver |
1 |
|
11 |
Cássaro |
1 |
|
19 |
Chave |
2 |
4 |
Impeller de tração |
1 |
|
12 |
Selo de óleo |
4 |
|
20 |
Manteiga axial |
2 |
5 |
Rolamento de extremo do acionamento |
2 |
|
13 |
Capa do extremo direito |
1 |
|
21 |
Rolamentos de terminação de engrenagem |
2 |
6 |
Impeller a motor |
2 |
|
14 |
Bolt |
16 |
|
22 |
Placas de rolamentos |
2 |
7 |
Cobertura de poeira |
1 |
|
15 |
Respiração |
1 |
|
23 |
Pad ajustável |
vários |
8 |
Mamilo de gordura |
2 |
|
16 |
Parafusos de montagem |
8 |
|
24 |
Nozes magnéticas |
1 |
Desenho de montagem do pacote do ventilador
Fornecimento padrão de âmbito de aplicação
1. soprador de eixo nu
2. válvula de alívio
3. válvula de retenção de wafer (tipo fino)
4. silenciador de entrada (com filtro de ar)
5. silenciador de descarga
6. Sopradora e base do motor (com cinto)
7. articulações flexíveis de borracha e amortecedores
8. roda de motor
9. medidor de pressão
10Cinturão em V
11. parafusos, porcas e outras partes de ligação
12. motor eléctrico
Peças sobressalentes opcionais
Cinturão, esponja de filtro, vedações, rolamentos.
