Lugar de origem: | China |
Certificação: | ISO |
Número do modelo: | WLG170 |
Quantidade de ordem mínima: | 1 |
---|---|
Detalhes da embalagem: | Caso de madeira da exportação padrão |
MODELO: | WLG170 | Capacidade: | 11.2m3/min-24.2m3/min |
---|---|---|---|
Pressão: | 50KPA-150KPA | Poder do motor: | 18.5KW-75KW |
Materiais principais: | ferro fundido | Cor: | o azul, igualmente pode ser feito sob medida |
Realçar: | ventilador de ar 24.2m3/min giratório,Ventilador de ar 18.5KW giratório,ventilador de ar do parafuso 24.2m3/min |

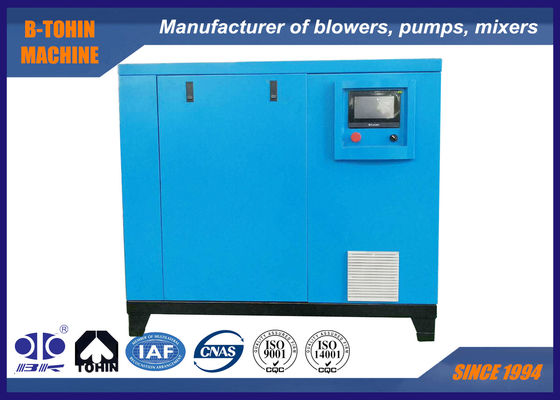

Sobre o ventilador do parafuso
O ventilador do parafuso consegue a compressão interna durante o transporte aéreo na cavidade, assim que o ventilador do parafuso tem a maioria das vantagens de ventiladores tradicionais, e tem ao mesmo tempo uma eficiência mais alta.
O processo de transporte aéreo e de compressão é contínuo e progressivo, assim que a pulsação do fluxo de ar é mais baixa, e o controle do ruído e de temperatura da exaustão é melhor do que ventiladores tradicionais.
Como um novo tipo de ventilador giratório desenvolvido nos últimos anos, os ventiladores do parafuso começaram a ser aplicados na aeração, na gás-água que remoinham, na dessulfuração oxidativo, no processo da fluidificação/homogeneização, e no transtorte pneumático devido a ao seu estrutura simples, estabilidade, de poupança de energia e de baixo nível de ruído.
Dados de desempenho
Dimensão e outros dados
Modelo | WLG170 |
Comprimento (milímetros) | 1850 |
Largura (milímetros) | 1250 |
Altura (milímetros) | 1500 |
Tamanho da tomada | DN125 |
Peso (quilogramas) | 1200 |
Ruído (DB) | 78 |
Composição
O ventilador do parafuso é composto do cerco do ventilador, do corpo principal do ventilador, do motor, do filtro de ar, do silenciador, de um tanque da bomba de óleo e do filtro de óleo.
Como o componente do núcleo do ventilador do parafuso, a estrutura do corpo principal do ventilador determina diretamente o desempenho do ventilador. O corpo principal é composto da embalagem, rotores do parafuso, caixa de engrenagens, rolamentos, selos do eixo, ect.
Princípio de funcionamento
O princípio de funcionamento do ventilador do parafuso é que dois rotores fêmeas e masculinos paralelos engrenam um com o otro no “∞” - cilindro dado forma para formar um volume de trabalho. Através da engrenagem síncrono, o rotor gerencie na alta velocidade no sentido oposto, e nas mudanças de volume do trabalho periodicamente como o rotor gerencie, realizando a compressão do ar durante o transporte aéreo. O ciclo de trabalho do ventilador do parafuso pode ser dividido em três processos: sução, compressão e exaustão. O processo do ciclo é como segue:
1. Processo da sução
Imagem①: O ar incorpora o volume entre os dentes do rotor através do porto da sução. Enquanto o rotor gerencie, o volume entre os dentes expande continuamente.
Imagem②: Quando o volume entre os dentes alcança o máximo, o volume entre os dentes está desligado do porto da sução e das extremidades do processo da sução.
2. Processo de compressão
Imagem③: durante a compressão
3. Processo da exaustão
Imagem④: Depois que o volume do inter-dente é conectado ao porto de exaustão, o processo da exaustão começa. Durante a rotação do rotor, o volume entre os dentes diminui continuamente, enviando o ar comprimido à tubulação de exaustão. Este processo continua até que o volume alcance dados projetados.
Características:
Consumo de baixa energia
Adotando o princípio de compressão adiabática térmica, a eficiência total do ventilador livre de óleo do parafuso é mais alta de 75%, e é 20%-35% ventiladores mais altamente do que tradicionais. É caracterizada igualmente com pressão mais alta da exaustão e pulso de uma mais baixa pressão.
De baixo nível de ruído
O ruído aerodinâmico do rotor do parafuso é muito pequeno, e a saída é estável, que elimina a liberação repentina do ar interno. A entrada onda-dada forma e o respiradouro minimizam as flutuações do fluxo de ar, e o ruído do ventilador é menos do que aquele do tipo tradicional.
Controle inteligente
O controle inteligente do PLC, o controlo a distância e os modos múltiplos de uma comunicação estão disponíveis, que é conveniente para a operação e manutenção.
Baixo custo
O projeto estrutural aperfeiçoado permite menos consumo de energia e assegura a durabilidade do produto. Ao mesmo tempo, a unidade de wight claro (carga) corre lisamente sem infraestrutura especial de modo que custo de salvaguarda para clientes.
