Fabricante profissional de vários tipos dos ventiladores
 |
| Lugar de origem: | CHINA |
| Marca: | BK |
| Certificação: | ISO9001/ISO14001 |
| Número do modelo: | BK8016S |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | Caso de madeira padrão da exportação |
| Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 100 grupos pelo mês |
| Nome: | Bloqueador de raízes de três lóbulos | Capacidade do ar: | 190,59-47,14 m3/min |
|---|---|---|---|
| Pressão máxima de descarga: | 10-80KPA | Potência do motor: | 18.5-75KW |
| Furo da descarga: | DN150 (6 ¢) | Aplicação:: | Aeração, lavagem por retrocesso, transporte pneumático, aplicado ao tratamento de água, fábrica de c |
| Materiais principais: | Ferro fundido | Origem da tecnologia: | Estados Unidos |
| Carregando o tipo: | NSK, SKF para opção do cliente | Voltagem: | 380V/400V/415V/440V/Customizado |
| Frequência: | 50 Hz/60 Hz | Aplicação: | Tratamento de águas residuais |
| Tipo de instalação:: | horizontal ou vertical | ||
| Realçar: | Ventilador de ar de três raizes do lóbulo,lóbulo do ventilador de ar três das raizes,ventilador de três raizes do lóbulo mini |
||

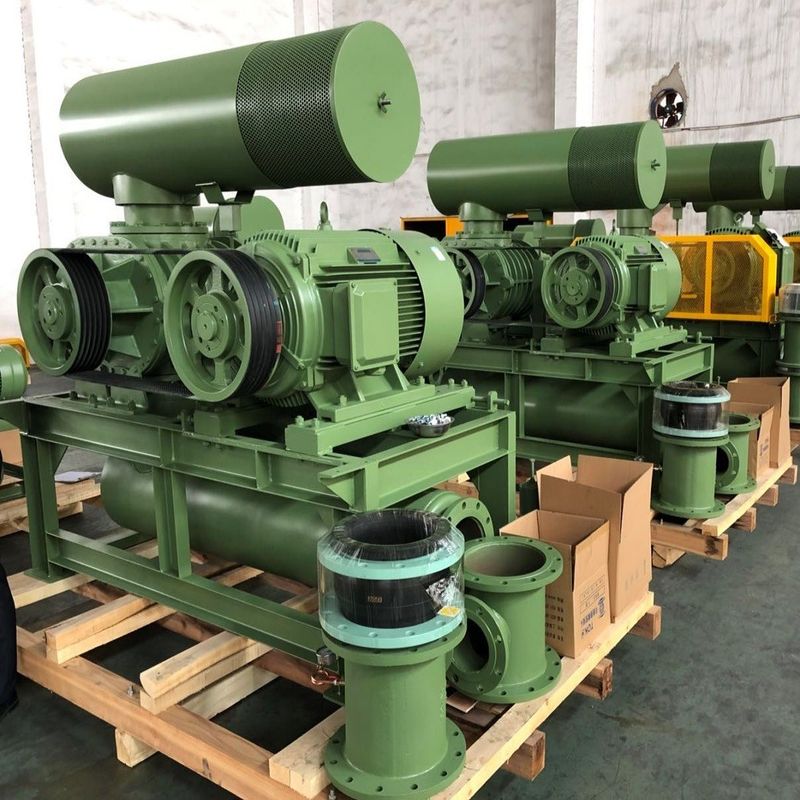

Blower de raízes de três lóbulos positivos, pressão 10-80KPA, velocidade de rotação 700-1500rpm
O soprador de raízes é amplamente utilizado na eletricidade, petróleo, indústria siderúrgica, odor, alimentos, fabricação de oxigénio, fiação,
Embalagem a vácuo, fabricação de papel, aquicultura, tratamento de águas residuais, transporte pneumático, etc.
Especificações:
|
Modelo |
BK8016S |
|
Capacidade aérea |
19.59-47.14m3/min |
|
Pressão diferencial de descarga |
10 a 80 KPA |
|
Velocidade de rotação |
700-1500 rpm |
|
Tipo de motor |
18.5 kW-90 kW 380/400/415/440V, 3PHASES, 50/60HZ, motor de frequência também disponível |
|
Marca do motor |
Padrão: motor Siemens Beide ou Wannan Motor Siemens e ABB para a sua opção |
|
Tipo de instalação |
Padrão: tipo horizontal Tipo vertical disponível para a sua opção |
| Cores | Personalizado, padrão de RAL6011 |
|
N.W. do soprador sem motor |
800 kg |
|
Tamanho da embalagem Aproximadamente. |
2.1*1,5*2,35 (longo*largo*alto) |
Características:
1- engrenagens helicoidais para uma operação suave
2Compacto e flexível na instalação, oferece aos utilizadores mais opções.
3Adotar estrutura integrada do impulsionador, mais estável em funcionamento.
4Adotar selos de óleo importados feitos de borracha fluorada, que é de boa resistência ao desgaste e à alta temperatura.
5. Baixa vibração e consumo energético económico.
Ficha de parâmetros
| Modelo | Dia do porto (MM) | Velocidade | Fluxo de ar de entrada (m3/min) e potência do eixo (KW) (m)3/min) | |||||||||||
| 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | 00,9 kgf/cm2 | 10,0 kgf/cm2 | Refrigeração Água |
|||||||||
| 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | 9000 mmH2O | 10000 mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| RPM | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
| BKW8016S | 150 (6") | 850 | 20.27 | 30.33 | 19.59 | 33.68 | 10 | |||||||
| 1000 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | ||||
| 1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | ||||
| 1250 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | ||||
| 1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | ||||
| 1500 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | ||||
Normas de fabrico
Os produtos fornecidos pelo fornecedor são fabricados de acordo com as seguintes normas:
JISB8341-1995 "Método de ensaio e inspecção do compressor de deslocamento"
JB/T8941.1-1999 "Condições do soprador de raízes de aplicação geral"
JB/T8941.2-1999 "Método de ensaio de desempenho para sopradores de raízes de aplicação geral"
GB/T 13306-91 GB/T 13306-91 "Placa de identificação"
Estrutura do corpo principal do soprador
|
- Não, não. |
Nome da parte |
Qty. |
|
- Não, não. |
Nome da parte |
Qty. |
|
- Não, não. |
Nome da parte |
Qty. |
|
1 |
Pés |
2 |
|
9 |
Capa do extremo esquerdo |
1 |
|
17 |
Tanque de óleo |
1 |
|
2 |
Ferradura hexagonal |
4 |
|
10 |
Pinhas redondas |
4 |
|
18 |
Equipamento |
2 |
|
3 |
Selo antispolver |
1 |
|
11 |
Habitação |
1 |
|
19 |
Chave |
2 |
|
4 |
Impeller de tração |
1 |
|
12 |
Selo de óleo |
4 |
|
20 |
Manteiga axial |
2 |
|
5 |
Rolamento de extremo do acionamento |
2 |
|
13 |
Capa do extremo direito |
1 |
|
21 |
Rolamentos de terminação de engrenagem |
2 |
|
6 |
Impeller a motor |
2 |
|
14 |
Bolt |
16 |
|
22 |
Placas de rolamentos |
2 |
|
7 |
Cobertura de poeira |
1 |
|
15 |
Respiração |
1 |
|
23 |
Pad ajustável |
vários |
|
8 |
Mamilo de gordura |
2 |
|
16 |
Parafusos de montagem |
8 |
|
24 |
Nozes magnéticas |
1 |
Desenho de montagem do pacote do ventilador
Fornecimento padrão de âmbito de aplicação
1. soprador de eixo nu
2. válvula de alívio
3. válvula de retenção de wafer tipo lama
4. silenciador de entrada (com filtro de ar)
O silenciador de amortecimento é adotado principalmente para eliminar o ruído do fluxo de ar na entrada do soprador.e o material de absorção sonora é colocado entre os cilindros interno e externo para reduzir o pesoO silenciador é feito de aço A3.
5. silenciador de descarga
6. Sopradora e base do motor (com cinto)
7. articulações flexíveis de borracha e amortecedores
8. roda de motor
9. medidor de pressão
10Cinturão em V
11. parafusos, porcas e outras partes de ligação
12. motor eléctrico
As peças opcionais, tais como caixa acústica, gabinete de controlo, válvula de arranque automático e peças sobressalentes, estão disponíveis.
