Lugar de origem: | CHINA |
Marca: | B-TOHIN/BK |
Certificação: | ISO9001 / ISO14001 |
Número do modelo: | BKW9020S |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Detalhes da embalagem: | CASO DE MADEIRA DA EXPORTAÇÃO |
Tempo de entrega: | 30 DIAS DE TRABALHO |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 30 GRUPOS POR O MÊS |
Nome: | Bloqueador de raízes de três lobos | Fluxo de ar: | 400,72 m3/min-73,32 m3/min |
---|---|---|---|
Pressão: | 60Kpa-100Kpa | Pacote: | Caixa de madeira |
Tipo de refrigeração: | Água | Classificação automática: | Automático, semiautomático |
Tipo de embalagem: | Caso | RPM do soprador: | 1000-1600 |
Aplicação: | Tratamento de águas residuais | Tipo de instalação:: | horizontal ou vertical |
Realçar: | Tri ventilador das raizes do lóbulo DN250,Ventilador das raizes do lóbulo refrigerar de água tri,ventilador de alta pressão das raizes 80Kpa |

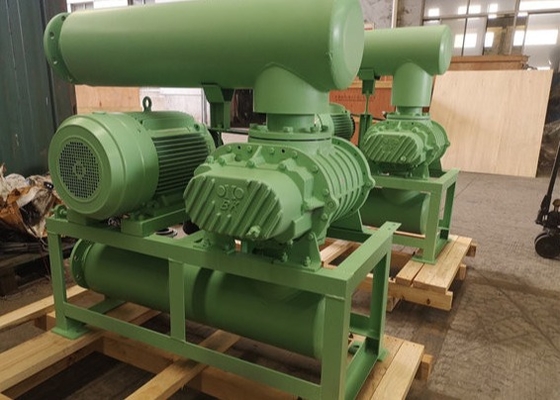

Refrigerar de água do ventilador das raizes de DN250 BKW9020S
O ventilador das raizes de BKW9020S herda a maioria de componentes de BK9020, ele adota refrigerar de água em carregar a tampa, que pode reduzir a temperatura do rolamento ao trabalhar e prolongar a longevidade, ele é tamanho furado é DN250, que pode gerar a capacidade maior apropriada para o uso da fábrica e do central elétrica do cimento.
1. Tipo helicoidal engrenagens de sincronismo para a operação lisa
2. O estojo compacto, flexibilidade na instalação dá a usuários mais escolhas.
3. Estrutura integral do impulsor e do eixo para a operação mais estável e mais lisa
4. Adote selos do petróleo importado fez da borracha fluórica com grande resistência de desgaste e resistência de alta temperatura.
5. Vibração e consumo de energia de baixo nível de ruído, baixos.
Especificações:
Descarregue a pressão diferencial | 60-100KPA |
Capacidade do ar | 40.72m3/Min-73.32m3/Min |
Velocidade giratória | 1000rpm-1500rpm |
Tipo do motor | 75KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ |
Tipo do motor | Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação | Padrão: tipo horizontal. Tipo vertical disponível para sua opção |
N.W. do ventilador sem motor | 1310 quilogramas |
Tamanho de embalagem aproximadamente. | 2.62*1.78*2.60m (length*width*height) |
Parâmetros
Modelo | Diâmetro do porto (milímetros) | Velocidade | Fluxo de ar da entrada (m3/min) e poder do eixo (quilowatt) (m3/min) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Refrigerar Água |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | L/MIN | |||
BKW9020S | 200 (8") | 1000 | 44,70 | 59,00 | 43,60 | 65,83 | 42,58 | 72,66 | 41,62 | 79,49 | 40,72 | 86,33 | 15 | |
1050 | 47,61 | 61,95 | 46,52 | 69,12 | 45,50 | 76,29 | 44,54 | 83,47 | 43,64 | 90,64 | ||||
1150 | 53,50 | 66,49 | 52,57 | 74,19 | 51,71 | 81,89 | 50,90 | 89,59 | 50,13 | 97,29 | ||||
1250 | 59,17 | 72,27 | 58,24 | 80,64 | 57,37 | 89,01 | 56,56 | 97,38 | 55,79 | 105,75 | ||||
1400 | 67,66 | 80,94 | 66,73 | 90,32 | 65,86 | 99,69 | 65,05 | 109,07 | 64,28 | 118,44 | ||||
1500 | 73,32 | 86,72 | 72,39 | 96,77 | 71,52 | 106,81 | 70,71 | 116,86 | 69,94 | 126,90 | ||||
1600 | 78,98 | 92,51 | 78,05 | 103,22 | 77,19 | 113,93 | 76,37 | 124,65 | 75,60 | 135,36 |
Descrição das peças do ventilador:
Embalagem | Feito do ferro de moldação HT200 Estrutura INFINITA adotada melhorando a eficiência, único feito à máquina pelo centro do CNC com elevada precisão |
Rotor (eixo e impulsor) | Feito do ferro de moldação QT500 O impulsor e o eixo são moldados como uma divisória integral. Adotando a plaina do NC para que fazer à máquina consiga a elevada precisão |
Rolamento da extremidade da engrenagem | Feito de GCr15 Tipo de NSK, rolamento de esferas angular do contato da dobro-fileira, capaz de apoiar a carga axial |
Rolamento da extremidade da movimentação | Feito de GCr15 Tipo de NSK, rolamento de rolo cilíndrico |
Engrenagem | Feito de 20CrMnTi Estrutura chanfrada para mais lisamente correr |
Selo do óleo | Feito da borracha do fluoro carrega a alta temperatura e tem uma vida mais longa. |
Princípio de funcionamento
O ventilador das raizes é um ventilador do cubage, e descarrega uma quantidade fixa de ar em proporção a sua velocidade de rotação. Cada rotação, lá é dois lóbulos para terminar três vezes que absorvem e que dischargeing o ar. Comparado com o ventilador de dois lóbulos, é de menos pulsos do ar, ruído menor da mudança de carga, os mais de grande resistência, os mais baixos e vibração.
Dois eixos do paraller têm três lóbulos cada, todos os lóbulos mantêm o afastamento pequeno um com o otro e abrigando para dentro. Cada rotatiomn dos lóbulos, um determinado ar será absorvido na entrada e no formulário transfeered o alojamento interior a superfície ao porto do diacharge do ventilador.
Dois eixos serão girados pelas engrenagens cronometrando, nenhum todo o toque entre os lóbulos, assim que pode ser girado na alta velocidade sem nenhuma lubrificação para dentro. Tem o seguinte chaaracteristics: simplesmente configuração; corrida lisamente; estabilização do bom desempenho. Foi aplicada extensamente em várias indústrias.
Água refrigerando:
A agua potável sem materiais estrangeiros é exigida.
A temperatura da água será menos do ℃ 40.
