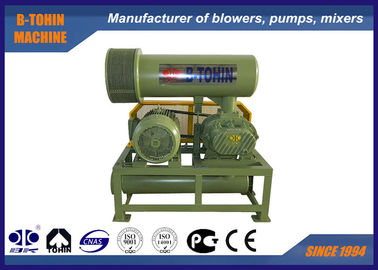

Ventilador das raizes do lóbulo do tratamento de esgotos três, ventilador de ar de remoinho
Sobre BK
O ventilador das raizes de BK é um tipo do produto projetado e fabricado de acordo com os padrões nacionais
e pelas técnicas introduzidas de TUTHILL americano Co. Com a tecnologia importada dos EUA, este tipo ventilador é do desempenho amadurecido e estável.
Especificações:
|
Modelo
|
BK6008
|
|
Capacidade do ar
|
6.69-20.63m3/min
|
|
Pressão diferencial da descarga
|
10-80KPA
|
|
Velocidade giratória
|
850-1800rpm
|
|
Tipo do motor
|
4KW-37KW
380/400/415/440V, 3PHASES, 50/60HZ, motor da frequência igualmente disponível
|
|
Tipo do motor
|
Padrão: Motor de Siemens Beide ou de Wannan
Siemens e motor de ABB para sua opção
|
|
Tipo da instalação
|
Padrão: tipo horizontal.
Tipo vertical disponível para sua opção
|
|
N.W. do ventilador sem motor
|
290 quilogramas
|
|
Tamanho da embalagem aproximadamente.
|
1.8*1.2*2m (length*width*height)
|
Características:
1. tipo helicoidal engrenagens cronometrando para a operação lisa
2. o estojo compacto, flexibilidade na instalação dá a usuários mais escolhas.
3. estrutura integral do impulsor e do eixo sem defeitos da estrutura rachada
4. adote os selos do óleo feitos da borracha do fluoro com resistência de desgaste perfeita e resistência de alta temperatura.
5. vibração de baixo nível de ruído, pequena e consumo de energia econômico.
Folha do parâmetro
| Modelo |
Diâmetro do porto
(Milímetro) |
Velocidade |
Capacidade da entrada (m3/min) e poder do eixo (quilowatts) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
| RPM |
m3/min |
Quilowatt |
m3/min |
Quilowatt |
m3/min |
Quilowatt |
m3/min |
Quilowatt |
| BK6008 |
125 (5") |
850 |
8,93 |
2,60 |
8,29 |
4,58 |
7,80 |
6,16 |
7,38 |
7,75 |
| 1000 |
10,78 |
3,05 |
10,13 |
5,39 |
9,64 |
7,24 |
9,22 |
9,11 |
| 1150 |
12,62 |
3,51 |
11,98 |
6,20 |
11,49 |
8,33 |
11,07 |
10,48 |
| 1250 |
13,85 |
3,82 |
13,21 |
6,74 |
12,72 |
9,05 |
12,30 |
11,39 |
| 1400 |
15,70 |
4,28 |
15,06 |
7,55 |
14,57 |
10,14 |
14,15 |
12,76 |
| 1500 |
16,93 |
4,58 |
16,29 |
8,08 |
15,80 |
10,86 |
15,38 |
13,67 |
| 1650 |
18,78 |
5,04 |
18,14 |
8,89 |
17,65 |
11,95 |
17,23 |
15,04 |
| 1800 |
20,63 |
5,50 |
19,99 |
9,70 |
19,49 |
13,04 |
19,08 |
16,40 |
| Modelo |
Diâmetro do porto
(Milímetro) |
Velocidade |
Capacidade da entrada (m3/min) e poder do eixo (quilowatts) |
| 0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| RPM |
m3/min |
Quilowatt |
m3/min |
Quilowatt |
m3/min |
Quilowatt |
m3/min |
Quilowatt |
| BK6008 |
125 (5") |
850 |
7,02 |
9,59 |
6,69 |
11,44 |
|
|
|
|
| 1000 |
8,87 |
11,29 |
8,53 |
13,46 |
8,23 |
15,11 |
7,96 |
17,19 |
| 1150 |
10,71 |
12,98 |
10,38 |
15,48 |
10,07 |
17,38 |
9,80 |
19,77 |
| 1250 |
11,94 |
14,11 |
11,61 |
16,82 |
11,30 |
18,89 |
11,03 |
21,49 |
| 1400 |
13,79 |
15,80 |
13,46 |
18,84 |
13,15 |
21,16 |
12,88 |
24,07 |
| 1500 |
15,02 |
16,93 |
14,69 |
20,19 |
14,38 |
22,67 |
14,11 |
25,79 |
| 1650 |
16,87 |
18,62 |
16,54 |
22,21 |
16,23 |
24,94 |
15,96 |
28,36 |
| 1800 |
18,72 |
20,31 |
18,39 |
24,22 |
18,08 |
27,20 |
17,81 |
30,94 |
Estrutura do corpo principal do ventilador
|
Não.
|
Nome de parte
|
Qty.
|
|
Não.
|
Nome de parte
|
Qty.
|
|
Não.
|
Nome de parte
|
Qty.
|
|
1
|
Fundamento
|
2
|
|
9
|
Tampa de extremidade esquerda
|
1
|
|
17
|
Tanque de óleo
|
1
|
|
2
|
Parafuso do hexágono
|
4
|
|
10
|
Pino redondo
|
4
|
|
18
|
Engrenagem
|
2
|
|
3
|
Selo de Antidust
|
1
|
|
11
|
Encaixotamento
|
1
|
|
19
|
Chave
|
2
|
|
4
|
Conduza o impulsor
|
1
|
|
12
|
Selo do óleo
|
4
|
|
20
|
Luva axial
|
2
|
|
5
|
Carregamento
|
2
|
|
13
|
Tampa de extremidade direita
|
1
|
|
21
|
Carregamento
|
2
|
|
6
|
Impulsor conduzido
|
2
|
|
14
|
Parafuso
|
16
|
|
22
|
Placa de rolamento
|
2
|
|
7
|
Copo da poeira
|
1
|
|
15
|
Respiradouro
|
1
|
|
23
|
Almofada ajustável
|
diversos
|
|
8
|
Bocal de graxa
|
2
|
|
16
|
Parafuso
|
8
|
|
24
|
Porca magnética
|
1
|
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. a pressão alivia a válvula
3. válvula de verificação
4. silenciador da entrada (com filtro de ar)
5. silenciador da tomada
6. público baixo (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia do motor
9. calibre de pressão
10. V-correia
11. parafusos e porcas e outras peças da conexão
12. motor bonde
