Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BK7011 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Capacidade do ar: | 10.90-31.51m3/min | Pressão diferencial da descarga: | 10-70KPA |
---|---|---|---|
Poder do motor: | 5.5-45KW | Furo da descarga: | DN150 (6") |
Aplicação:: | Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, a fábrica do c | Materiais principais: | ferro fundido |
Origem da tecnologia: | EUA | Conectado perto: | Correia e polia |
De refrigeração: | pelo ar natural | ||
Realçar: | tipo de alta pressão ventilador das raizes de ar,ventilador do lóbulo das raizes do ferro fundido,ventilador do lóbulo das raizes 10kpa |

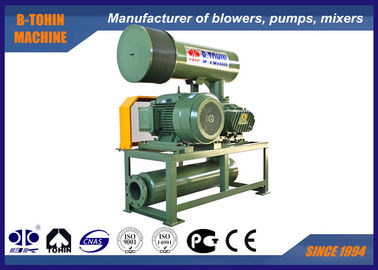

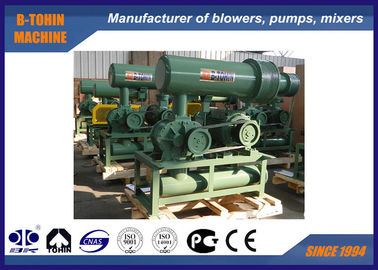

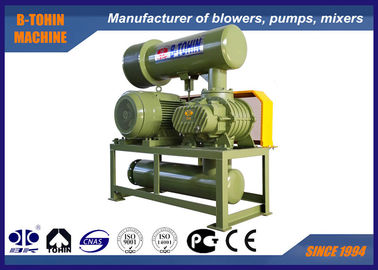

Ventilador das raizes do lóbulo do ferro fundido, compressor de ar das raizes, pressão 10-70KPA
B-Tohin é um fabricante profissional que produzindo ventiladores das raizes do lóbulo do ferro fundido.
E nós temos o departamento independente da pesquisa para projetar e fazer produtos novos de acordo com a exigência especial dos clientes.
Especificações:
Modelo |
BK7011 |
Capacidade do ar |
10.90-31.51m3/min |
Descarregue a pressão diferencial |
10-70KPA |
Velocidade giratória |
700-1500rpm |
Tipo do motor |
5.5KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, motor da frequência igualmente disponível |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo horizontal. Tipo vertical disponível para sua opção |
Cor | Personalizado, padrão de RAL6011 |
N.W. do ventilador sem motor |
477 quilogramas |
Tamanho de embalagem aproximadamente. |
1.8*1.3*2.1m (length*width*height) |
Características:
1. tipo helicoidal engrenagens de sincronismo para a operação lisa
2. o estojo compacto, flexibilidade na instalação dá a usuários mais escolhas.
3. estrutura integral do impulsor, mais estável na transmissão de energia
4. adote os selos do óleo feitos da borracha do fluoro, que é da resistência de desgaste segura e da resistência de alta temperatura.
5. Vibração pequena e consumo de energia econômico.
Folha do parâmetro
Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
BK7011 | 150 (6") | 700 | 13,57 | 3,77 | 12,67 | 6,60 | 11,97 | 8,98 | 11,41 | 11,87 |
850 | 16,93 | 4,57 | 16,03 | 8,01 | 15,34 | 10,90 | 14,78 | 14,41 | ||
1000 | 20,29 | 5,38 | 19,40 | 9,42 | 18,70 | 12,83 | 18,14 | 16,95 | ||
1150 | 23,66 | 6,19 | 22,76 | 10,84 | 22,07 | 14,75 | 21,50 | 19,50 | ||
1250 | 25,90 | 6,73 | 25,00 | 11,78 | 24,31 | 16,03 | 23,75 | 21,19 | ||
1400 | 29,26 | 7,53 | 28,37 | 13,19 | 27,67 | 17,96 | 27,11 | 23,73 | ||
1500 | 31,51 | 8,07 | 30,61 | 14,13 | 29,91 | 19,24 | 29,35 | 25,43 |
Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
BK7011 | 150 (6") | 700 | 10,90 | 14,94 | ||||||
850 | 14,26 | 18,14 | 13,81 | 21,65 | ||||||
1000 | 17,63 | 21,35 | 17,18 | 25,47 | 16,75 | 27,14 | ||||
1150 | 20,99 | 24,55 | 20,54 | 29,30 | 20,11 | 31,21 | ||||
1250 | 23,23 | 26,68 | 22,78 | 31,84 | 22,36 | 33,92 | ||||
1400 | 26,59 | 29,88 | 26,15 | 35,66 | 25,72 | 37,99 | ||||
1500 | 28,84 | 32,02 | 28,39 | 38,21 | 27,96 | 40,70 |
Estrutura do corpo principal do ventilador
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
1 |
Fundamento |
2 |
|
9 |
Tampa de extremidade esquerda |
1 |
|
17 |
Tanque de óleo |
1 |
2 |
Parafuso do hexágono |
4 |
|
10 |
Pino redondo |
4 |
|
18 |
Engrenagem |
2 |
3 |
Selo de Antidust |
1 |
|
11 |
Embalagem |
1 |
|
19 |
Chave |
2 |
4 |
Impulsor da movimentação |
1 |
|
12 |
Selo do óleo |
4 |
|
20 |
Luva axial |
2 |
5 |
Rolamento da extremidade da movimentação |
2 |
|
13 |
Tampa de extremidade direita |
1 |
|
21 |
Rolamento da extremidade da engrenagem |
2 |
6 |
Impulsor conduzido |
2 |
|
14 |
Parafuso |
16 |
|
22 |
Placa de rolamento |
2 |
7 |
Tampa protetora contra poeira |
1 |
|
15 |
Respiradouro |
1 |
|
23 |
Almofada ajustável |
diversos |
8 |
Bocal de graxa |
2 |
|
16 |
Parafuso |
8 |
|
24 |
Porca magnética |
1 |

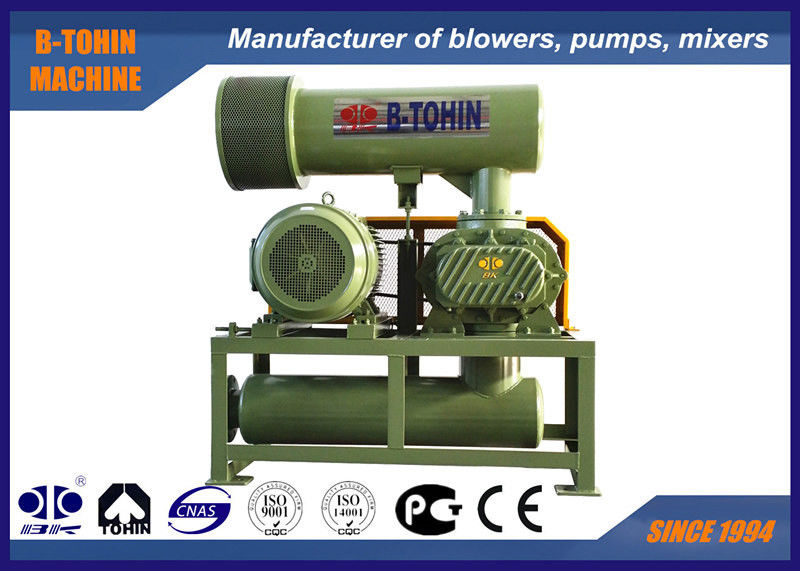

Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador desencapado do eixo
2. alivie a válvula
3. válvula de verificação da bolacha (tipo magro)
4. silenciador da entrada (com filtro de ar)
5. silenciador da descarga
6. base pública (com tampa da correia)
7. junção flexível e amortecedor de borracha
8. polia do motor
9. medidor da pressão
10. V-correia
11. parafusos e porcas e outras peças da conexão
12. motor elétrico de 3 fases
FAQ
1. Que é a informação deve mim fornecer quando o inquérito?
: Capacidade do ar
B: Pressão
C: Aplicação
D: Ambiente do uso (temperatura, pressão atmosférica)
E: Você precisa o motor?
Ou outros specials que você nos dá serão mais apreciados.
2. Que é sua garantia?
Nossa garantia é 12 meses recebeu em seguida o ventilador das raizes. Durante o período de garantia, substitua as peças danificadas para gratuitamente. Para fora período de garantia, para fornecer serviços técnicos oportunos, de alta qualidade e as peças sobresselentes das concessões do preço para assegurar a operação segura e de alta qualidade contínua do equipamento.
3. Quanto tempo é a vida útil das raizes ventilador?
No ambiente normal do uso
à vida útil do ventilador é mais de 10 anos.
B a vida útil do impulsor é mais de 60, 000 horas.
C a vida útil do rolamento é mais de 50, 000 horas.
D a vida útil da engrenagem é mais de 60, 000 horas.
4. Que é seus termos da embalagem?
: Geralmente, nós embalamos nossos bens na caixa livre da madeira compensada da fumigação. Se você registrou legalmente a patente, nós podemos embalar os bens em suas caixas marcadas após ter recebido suas letras da autorização.
5. Como sua fábrica controla a qualidade de produto?
Nós temos o serviço de inspeção da qualidade. Antes de mandar o produto, nós verificamos cada produto. Se há um problema da qualidade, nós produziremos o novo.
6. Que são seus termos de pagamento?
1. TT 30% COMO O PAGAMENTO AVANÇADO E TT 70% APÓS A INSPEÇÃO ANTES DO TRANSPORTE.
2,100% L/C IRREVOGÁVEL EM STGHT.
