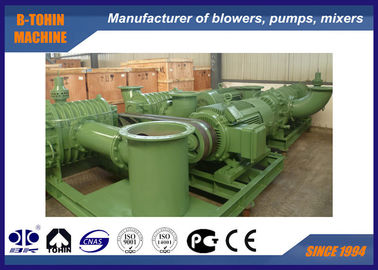

O ventilador de ar de duas raizes das fases, alta pressão enraíza o compressor para o central eléctrica

Two stages Roots Air Blower , high pressure roots compressor for power plant

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001/CE/GOST
Número do modelo:	BKD-7000

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negotiable
Detalhes da embalagem:	caso de madeira padrão da exportação
Tempo de entrega:	15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Habilidade da fonte:	10 conjuntos por mês

Entre em contacto agora

Descrição de produto detalhada

Capacidade do ar:	74.77-146.76m3/min	Pressão da descarga:	100-150KPA
Poder do motor:	200-450KW	Furo da descarga:	DN300 (12")
Tipo de conexão:	Correia e polia	Aplicação::	Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o esclarecimen
cor:	RAL6011	Compor de:	BKW10034 + BKW10027

150KPA enraíza o ventilador de ar, dois encena, DN300, ventilador de ar de duas raizes da fase

Sobre BKD

A série de BKD é um ventilador de duas fases das raizes. Um sistema de refrigeração médio é instalado entre o primeiro e o ventilador da segunda etapa, que refrigerará a temperatura do fluxo de ar para fora do ventilador da primeira fase, e então a temperatura do fluxo de ar no ventilador da segunda etapa será normal e não danificará o ventilador. Pela compressão de duas fases, o ventilador de BKD pode alcançar a pressão máxima de 150KPA.

Especificações

Modelo	BKD-7000
Capacidade do ar	74.77-146.76m3/min
Pressão diferencial da descarga	100-150KPA
Velocidade giratória	850-1400rpm
Volume da água refrigerando	160 L/MIN
Tipo do motor	200-450KW 380/400/415/440V, 3PHASES, 50/60HZ
Tipo do motor	Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção
Tipo da instalação	Padrão: tipo vertical
N.W. do ventilador sem motor	4500kg
Tamanho da embalagem aproximadamente.	3.753.453.25m (lengthwidthheight)
Características	1. Refrigerar de água para os rolamentos em ambas as placas terminais abaixa a temperatura da operação do rolamento. 2. refrigerador do meio equipado para a aumentação da temperatura da facilidade

Folha do parâmetro

Modelo	Velocidade giratória (RPM)		Capacidade da entrada (m3/min) e poder do eixo (quilowatts)								Refrigerar Água
			1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
			10000mH2O		12000mH2O		14000mH2O		15000mH2O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	Ⅰ do ventilador	Ⅱ do ventilador	m³/min	quilowatt	m³/min	quilowatt	m³/min	quilowatt	m³/min	quilowatt	L/MIN
BKD-7000 Diâmetro da tomada: DN300 (12")	850	850	84,12	159,93	82,54	190,26	81,09	220,55	80,60	232,57	160
	1000	1000	102,33	188,15	100,75	223,83	99,29	259,47	98,81	273,61
	1100	1100	114,47	206,97	112,89	246,22	111,43	285,42	110,95	300,97
	1250	1250	132,68	235,19	131,10	279,79	129,64	324,34	129,16	342,01
	1400	1400	150,88	263,42	149,31	313,37	147,85	363,26	147,36	383,05

Fluxo de ar e sistema de refrigeração

Desenho de montagem do pacote do ventilador

O ventilador de ar de duas raizes das fases, alta pressão enraíza o compressor para o central eléctrica

Fonte padrão do espaço

1. o ventilador da primeira fase
2. o ventilador da segunda etapa
3. alivie a válvula
4. válvula de verificação
5. silencioso da entrada (com filtro de ar)
6. silencioso da tomada
7. público baixo (com tampa da correia)
8. almofada de borracha da junção flexível e do choque
9. polia
10. calibre de pressão
11. V-correia
12. parafusos e porcas e outras peças da conexão
. motor 13
. refrigerador 14 médio
