Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BK8024 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 50 conjuntos por mês |
Nome: | Bloqueador de raízes de três lobos | Tipo: | Deslocamento positivo, tipo de raízes, transporte de ar |
---|---|---|---|
Capacidade aérea: | 240,95-73,81 m3/min | Descarregue a pressão diferencial: | 10-60KPA |
Potência do motor: | 15-90KW | Furo de descarga: | DN250 (10") |
Tipo de refrigeração: | Ar | Aplicação:: | Aeração, lavagem por retrocesso, transporte pneumático, aplicados ao tratamento de água, cimento, li |
Materiais principais: | Ferro fundido | RPM do soprador: | 1500 |
Aplicação: | Tratamento de esgotos | Tipo de instalação:: | horizontal ou vertical |
Realçar: | enraíza o ventilador do lóbulo,ventilador do transtorte pneumático |

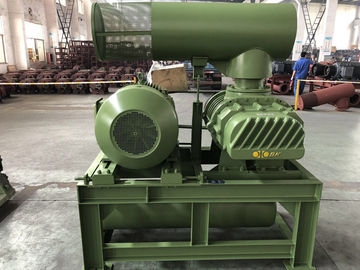

10KPA - ventilador das raizes de 30kPA três lóbulos, ventilador giratório para a aeração do tratamento de esgotos
Como um dos principais fabricantes chineses de sopradores de raízes de deslocamento positivo de três lóbulos, estamos ganhando cada vez mais participação de mercado.
Especificações:
Modelo | BK8016 |
Capacidade de ar | 24,95-73,81m 3 / min |
Pressão diferencial de descarga | 10-60KPA |
Velocidade rotativa | 700-1500 rpm |
Tipo de motor | 15KW-90KW 380/400/415 / 440V, 3PHASES, 50 / 60HZ, motor de frequência também disponível |
Marca do motor | Padrão: motor Siemens Beide ou Wannan Siemens e ABB motor para sua opção |
Tipo de instalação | Padrão: tipo horizontal. Tipo vertical disponível para sua opção |
Cor | Personalizado, padrão de RAL6011 |
NW de ventilador sem motor | 1120 kg |
Tamanho da embalagem Aprox. | 2,28 * 1,51 * 2,45 m (comprimento * largura * altura) |
Características:
Eficiência 1.High. Curva melhorada é adotada para o rotor para obter uma eficiência muito maior.
2. Baixa vibração. Como a máquina-ferramenta de controle digital precisa é adotada para usinagem de rotor, e alta precisão
máquina de equilíbrio dinâmico é adotada, portanto, quase não há vibração para a execução do ventilador.
3. Engrenagens e rolamentos de alta precisão são adotados para longa vida útil.
4. Gerar ar limpo sem poluição.
Folha de parâmetros
Modelo | Port Dia (MILÍMETROS) | Rapidez | Capacidade de entrada (m3 / min) e potência do eixo (KW) | |||||||
0,1 kgf / cm2 | 0,2kgf / cm2 | 0,3 kgf / cm2 | 0,4 kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
0,01Mpa | 0,02Mpa | 0,03Mpa | 0,04Mpa | |||||||
rpm | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||
BK8024 | 250 (10 ") | 700 | 31,60 | 11,24 | 29,33 | 17,47 | 27,64 | 23,27 | 26,22 | 26,61 |
850 | 39,51 | 13,65 | 37.25 | 21,22 | 35,56 | 28,25 | 34,13 | 32,31 | ||
1000 | 47,43 | 16,06 | 45,16 | 24,96 | 43,47 | 33,24 | 42,05 | 38,01 | ||
1150 | 55,34 | 18,46 | 53,07 | 28,71 | 51,38 | 38,23 | 49,96 | 43,71 | ||
1250 | 60,62 | 20,07 | 58,35 | 31,20 | 56,66 | 41,55 | 55,24 | 47,51 | ||
1400 | 68,53 | 22,48 | 66,26 | 34,95 | 64,57 | 46,54 | 63,15 | 53,21 | ||
1500 | 73,81 | 24.08 | 71,54 | 37,44 | 69,85 | 49,86 | 68,42 | 57,01 |
Modelo | Port Dia (MILÍMETROS) | Rapidez | Capacidade de entrada (m3 / min) e potência do eixo (KW) | |||||||
0,5 kgf / cm2 | 0,6 kgf / cm2 | 0,7 kgf / cm2 | 0,8 kgf / cm2 | |||||||
5000mmH2O | 6000 mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0,05Mpa | 0,06Mpa | 0,07Mpa | 0,08Mpa | |||||||
rpm | m3 / min | KW | m3 / min | KW | m3 / min | KW | m3 / min | KW | ||
BK8024 | 250 (10 ") | 700 | 24,95 | 32,85 | ||||||
850 | 32,87 | 39,89 | ||||||||
1000 | 40,78 | 46,93 | 39,67 | 55,86 | ||||||
1150 | 48,69 | 53,97 | 47,59 | 64,24 | ||||||
1250 | 53,97 | 58,67 | 52,86 | 69,82 | ||||||
1400 | 61,88 | 65,71 | 60,77 | 78,20 | ||||||
1500 | 67,16 | 70,40 | 66,05 | 83,78 |
Estrutura do corpo principal do soprador
Não. | Nome da peça | Qtd. | Não. | Nome da peça | Qtd. | Não. | Nome da peça | Qtd. | ||
1 | Rodapé | 2 | 9 | Tampa da extremidade esquerda | 1 | 17 | Tanque de óleo | 1 | ||
2 | Parafuso sextavado | 4 | 10 | Pino redondo | 4 | 18 | Engrenagem | 2 | ||
3 | Vedação antiferrugem | 1 | 11 | Embalagem | 1 | 19 | Chave | 2 | ||
4 | Impulsor de acionamento | 1 | 12 | Vedação de óleo | 4 | 20 | Manga axial | 2 | ||
5 | Rolamento | 2 | 13 | Tampa direita | 1 | 21 | Rolamento | 2 | ||
6 | Impulsor impulsionado | 2 | 14 | Parafuso | 16 | 22 | Placa de apoio | 2 | ||
7 | Copo de poeira | 1 | 15 | Respiradouro | 1 | 23 | Almofada ajustável | de várias | ||
8 | Bico de graxa | 2 | 16 | Parafuso | 8 | 24 | Porca magnética | 1 |
Desenho de montagem do pacote de ventilador
Fornecimento padrão de escopo
1. ventilador de eixo nu
2. válvula de alívio de pressão
3. válvula de retenção da bolacha (tipo slim)
4. silenciador de entrada (com filtro de ar)
5. silenciador de saída
6. base pública (com tampa do cinto)
7. junta flexível de borracha e almofada de choque
8. polia do motor
9. medidor de pressão
10. Correia trapezoidal
11. parafusos e porcas e outras peças de conexão
12. motor elétrico
