O grande tamanho de furo DN350 do ventilador de três raizes do lóbulo, gerador do oxigênio enraíza o compressor

O grande tamanho de furo DN350 do ventilador de três raizes do lóbulo, gerador do oxigênio enraíza o compressor

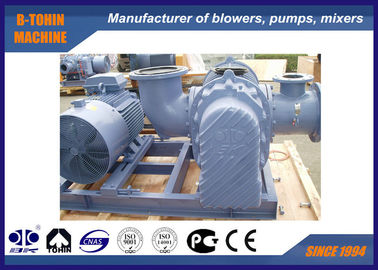

    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
    • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
  • Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor

    Detalhes do produto:

    Lugar de origem: China
    Marca: BK
    Certificação: ISO9001/ISO14001/CE
    Número do modelo: BK10034

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1 conjunto
    Preço: Negotiation
    Detalhes da embalagem: caso de madeira padrão da exportação
    Tempo de entrega: 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
    Termos de pagamento: L / C, T / T
    Habilidade da fonte: 50 conjuntos por mês
    Contato
    Descrição de produto detalhada
    Tipo: O deslocamento positivo, raizes datilografa, areja o transtorte Capacidade do ar: 75.99-160.60m3/min
    Pressão diferencial da descarga: 10-60KPA Poder do motor: 37-200KW
    Furo da descarga: DN350 (14") Tipo refrigerando: Ar
    Aplicação:: Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o cimento, o e Materiais principais: ferro fundido
    Realçar:

    roots lobe blower

    ,

    pneumatic conveying blower



    O grande ventilador de três raizes do lóbulo, tamanho de furo DN350, gerador do oxigênio enraíza o compressor



    o ventilador das raizes do Três-lóbulo consiste moldar. Impulsor, eixo da movimentação, rolamento e outros componentes. Suas vantagens que incluem a economia de energia, vida longa, fluxo de ar estável e assim por diante, foi aplicada extensamente para muitos campos como a cultura aquática, tratamento de águas residuais, ar/gás/grão/bio transporte do stc do gás.





    Especificações:



    Modelo

    BK10034

    Capacidade do ar

    75.99-160.60m3/min

    Pressão diferencial da descarga

    10-60KPA

    Velocidade giratória

    800-1400rpm

    Tipo do motor

    37KW-200KW

    380/400/415/440V, 3PHASES, 50/60HZ, motor da frequência igualmente disponível

    Tipo do motor

    Padrão: Motor de Siemens Beide ou de Wannan

    Siemens e motor de ABB para sua opção

    Tipo da instalação

    Padrão: tipo horizontal.

    Tipo vertical disponível para sua opção

    Cor Personalizado, padrão de RAL6011

    N.W. do ventilador sem motor

    2300 quilogramas

    Tamanho da embalagem aproximadamente.

    2.7*2.1*2.65m (length*width*height)





    Características:

    1. A unidade do ventilador tem uma construção compacta que inclua o ventilador, o motor, a entrada e os silenciadores da descarga,

    filtre, junções flexíveis, alivie a válvula, a válvula de verificação, e o medidor da pressão, e possa ser equipado com o armário de controle e o cerco acústico.

    2. Comprima a construção, função completa e a instalação conveniente faz a operação mais simples.

    3. tipo do Tri lóbulo com curva aperfeiçoada.

    4. Rolamento de NSK, de SKF e selos do óleo adotados para o elevado desempenho.





    Folha do parâmetro

    Modelo Diâmetro do porto
    (Milímetro)
    Velocidade Capacidade da entrada (m3/min) e poder do eixo (quilowatts)
    0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
    1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
    0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
    RPM m3/min Quilowatts m3/min Quilowatts m3/min Quilowatts m3/min Quilowatts
    BK10034 350 (14") 800 87,76  27,88  83,76  44,50  80,72  59,84  78,29  68,79
    900 99,90  31,36  95,90  50,06  92,86  67,33  90,43  77,39
    1000 112,04  34,84  108,03  55,62  105,00  74,81  102,57  85,99
    1100 124,18  38,33  120,17  61,18  117,14  82,29  114,71  94,59
    1250 142,39  43,56  138,38  69,52  135,35  93,51  132,92  107,48
    1400 160,60  48,78  156,59  77,87  153,55  104,73  151,13  120,38



    Modelo Diâmetro do porto
    (Milímetro)
    Velocidade Capacidade da entrada (m3/min) e poder do eixo (quilowatts)
    0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
    5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
    0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
    RPM m3/min Quilowatts m3/min Quilowatts m3/min Quilowatts m3/min Quilowatts
    BK10034 350 (14") 800 75,99  85,22
    900 88,13  95,87
    1000 100,27  106,52  98,32  127,05
    1100 112,40  117,17  110,46  139,76
    1250 130,61  133,15  128,67  158,81
    1400 148,82  149,13  146,88  177,87





    Estrutura do corpo principal do ventilador


    O grande tamanho de furo DN350 do ventilador de três raizes do lóbulo, gerador do oxigênio enraíza o compressor 0





    Não.

    Nome de parte

    Qty.



    Não.

    Nome de parte

    Qty.



    Não.

    Nome de parte

    Qty.

    1

    Fundamento

    2



    9

    Tampa de extremidade esquerda

    1



    17

    Tanque de óleo

    1

    2

    Parafuso do hexágono

    4



    10

    Pino redondo

    4



    18

    Engrenagem

    2

    3

    Selo de Antidust

    1



    11

    Encaixotamento

    1



    19

    Chave

    2

    4

    Conduza o impulsor

    1



    12

    Selo do óleo

    4



    20

    Luva axial

    2

    5

    Carregamento

    2



    13

    Tampa de extremidade direita

    1



    21

    Carregamento

    2

    6

    Impulsor conduzido

    2



    14

    Parafuso

    16



    22

    Placa de rolamento

    2

    7

    Copo da poeira

    1



    15

    Respiradouro

    1



    23

    Almofada ajustável

    diversos

    8

    Bocal de graxa

    2



    16

    Parafuso

    8



    24

    Porca magnética

    1





    Desenho de montagem do pacote do ventilador



    O grande tamanho de furo DN350 do ventilador de três raizes do lóbulo, gerador do oxigênio enraíza o compressor 1





    Fonte padrão do espaço



    1. ventilador desencapado do eixo

    2. a pressão alivia a válvula

    3. válvula de verificação da bolacha (tipo magro)

    4. silenciador da entrada (com filtro de ar)

    5. silenciador da tomada

    6. público baixo (com tampa da correia)

    7. almofada de borracha da junção flexível e do choque

    8. polia do motor

    9. calibre de pressão

    10. V-correia

    11. parafusos e porcas e outras peças da conexão

    12. motor bonde
