Fabricante profissional de vários tipos dos ventiladores
 |
| Lugar de origem: | China |
| Marca: | BK |
| Certificação: | ISO9001/ISO14001/CE |
| Número do modelo: | BKW8016 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | caso de madeira padrão da exportação |
| Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome: | Ventilador giratório do lóbulo das raizes | Tipo: | O deslocamento positivo enraíza o tipo, três lóbulos |
|---|---|---|---|
| Capacidade do ar: | 14.63-43.50m3/min | Pressão diferencial da descarga: | 60-100KPA |
| Poder do motor: | 30-110W | Furo da descarga: | DN200 (8") |
| Tipo conduzido: | movido a motor, conectado pela correia e pela polia | Tipo da instalação: | horizontal, vertical disponível também |
| Realçar: | ventilador de alta pressão,ventilador giratório do lóbulo |
||

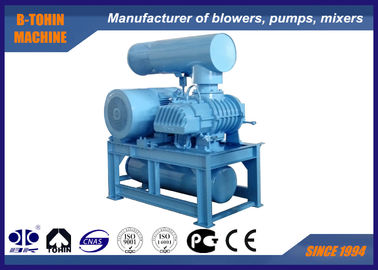

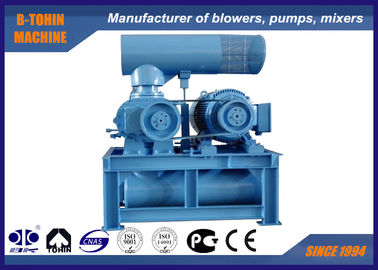

100KPA enraíza o ventilador giratório do lóbulo, ventilador de ar da capacidade 2400m3/hour
O ventilador das raizes é um tipo do ventilador volumétrico cujas capacidade e a revolução do ar formou uma proporção. Cada rotação do tipo ventilador do três-lóbulo precisa três vezes da sucção do ar & descarga dos dois-lóbulos. Comparado ao tipo ventilador do dois-lóbulo, o ventilador de três raizes do lóbulo tem as características de baixas mudanças da pulsação do ar do que ventiladores das raizes do dois-lóbulo.
Especificações
|
Modelo |
BKW8016 |
|
Capacidade do ar |
14.63-43.50m3/min |
|
Pressão diferencial da descarga |
60-100KPA |
|
Velocidade giratória |
700-1500rpm |
|
Volume da água refrigerando |
15 L/MIN |
|
Tipo do motor |
30-110KW |
|
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan |
|
Tipo da instalação |
Padrão: tipo horizontal. |
|
N.W. do ventilador sem motor |
615kg |
|
Tamanho da embalagem aproximadamente. |
2.1*1.4*2.26m (L*W*H) |
Características
1. Entrega o ar completamente livre de óleo.
2. O rotor especialmente projetado corre lisamente
3. Pequena alteração na capacidade contra a mudança na pressão.
4. Eficiência elevada devido ao perfil especial.
5. A estrutura compacta é fácil de fixar e cofre forte a usar-se
Aplicações
1. indústria petroquímica
2. materiais de construção
3. energia eléctrica, metalurgia
4. adubo químico
5. factura de papel
6. cultura aquática e tratamento de águas residuais,
7. indústria da protecção ambiental
Folha do parâmetro
| Modelo | Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) |
Fresco ing |
|||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
| RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | L/MIN | |
|
BKW 8016
Diâmetro: DN200 (8") |
700 | 15,37 | 26,60 | 14,63 | 30,77 | 15 | ||||||
| 850 | 20,64 | 32,31 | 19,90 | 37,36 | ||||||||
| 1000 | 25,92 | 38,01 | 25,18 | 43,96 | 24,51 | 49,90 | 23,84 | 55,85 | 23,25 | 61,80 | ||
| 1150 | 31,19 | 43,71 | 30,45 | 50,55 | 29,79 | 57,39 | 29,12 | 64,23 | 28,52 | 71,07 | ||
| 1250 | 34,71 | 47,51 | 33,97 | 54,94 | 33,30 | 62,38 | 32,63 | 69,82 | 32,04 | 77,25 | ||
| 1400 | 39,98 | 53,21 | 39,25 | 61,54 | 38,58 | 69,87 | 37,91 | 78,19 | 37,31 | 86,52 | ||
| 1500 | 43,50 | 57,01 | 42,76 | 65,93 | 42,09 | 74,86 | 41,43 | 83,78 | 40,83 | 92,70 | ||
Estrutura do corpo principal do ventilador
Sentido de fluxo da água refrigerando
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada
4. alivie a válvula
5. válvula de verificação
6. junção flexível
7. calibre de pressão
8. polia do ventilador e polia do motor
9. V-correia
10. tampa da correia
11. base do público
12. motor
