Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | YU-EG6005 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Habilidade da fonte: | 20 conjuntos por mês |
Capacidade: | 3.84-11.59m3/min | Pressão diferencial da descarga: | 10-80kpa |
---|---|---|---|
Tamanho de furo: | DN80 (3") | Tipo refrigerando: | Água |
Tipo de conexão: | Movido a correia | Correia e polia: | Biogás, gás waste, transtorte médio explosivo |
Realçar: | ventilador do gás da operação de descarga,ventilador do gás natural |

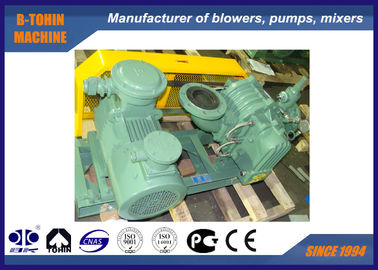

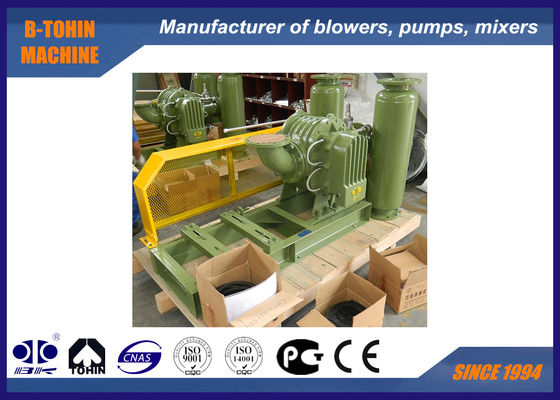

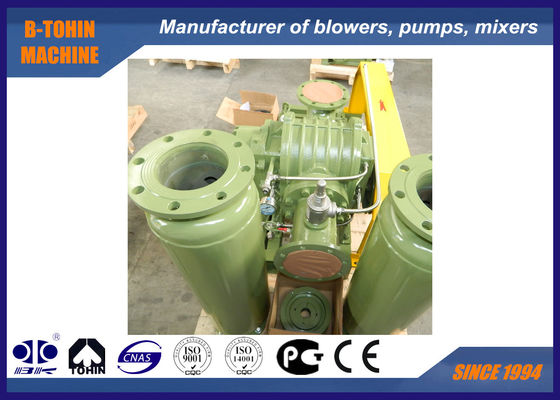

O ventilador giratório do biogás do lóbulo, anti-corrosivo, gás inflamável transporta o ventilador
Características
1. Estrutura compacta, entrada e tomada a mesma construção, maneiras apropriadas multiformes
2. Estrutura integral do impulsor e do eixo, que pode evitar a defecção do th do tipo separado.
3. Estrutura refrigerar de água que pode melhorar a condição do trabalho do rolamento e prolongar a vida útil.
4. Revestimento especial de pulverização (PTFE) com resistência de corrosão boa e vara o impulsor e nas peças que contactam o líquido.
5. O ventilador é projetado transportando o meio especial do ácido, do alcalóide e do outro gás corrosivo.
Especificações
Modelo |
YU-EG6005 |
Capacidade do ar |
3.84-11.59m3/min |
Pressão diferencial da descarga |
10-80KPA |
Velocidade giratória |
850-1650rpm |
Volume da água refrigerando |
8 L/MIN |
Tipo do motor |
2.2-22KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo à prova de explosões motor |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo vertical |
N.W. do ventilador sem motor |
290kg |
Tamanho da embalagem aproximadamente. |
1.55*1.0*1.35m (length*width*height) |
Folha do parâmetro
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 6005 |
80 (3") | 850 | 5,44 | 1,69 | 4,97 | 3,01 | 4,63 | 3,98 | 4,33 | 4,97 | 8 |
1000 | 6,59 | 1,99 | 6,13 | 3,54 | 5,78 | 4,69 | 5,48 | 5,85 | |||
1150 | 7,74 | 2,29 | 7,28 | 4,08 | 6,93 | 5,39 | 6,63 | 6,72 | |||
1250 | 8,51 | 2,49 | 8,05 | 4,43 | 7,70 | 5,86 | 7,40 | 7,31 | |||
1400 | 9,66 | 2,79 | 9,20 | 4,96 | 8,86 | 6,56 | 8,56 | 8,19 | |||
1500 | 10,43 | 2,98 | 9,97 | 5,32 | 9,63 | 7,03 | 9,33 | 8,77 | |||
1650 | 11,59 | 3,28 | 11,12 | 5,85 | 10,78 | 7,73 | 10,48 | 9,65 |
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 6005 |
80 (3") | 850 | 4,07 | 6,12 | 3,84 | 7,28 | 8 | ||||
1000 | 5,23 | 7,20 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | |||
1150 | 6,38 | 8,28 | 6,15 | 9,84 | 5,93 | 11,09 | 5,74 | 12,59 | |||
1250 | 7,15 | 9,01 | 6,92 | 10,70 | 6,70 | 12,06 | 6,50 | 13,68 | |||
1400 | 8,30 | 10,09 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | |||
1500 | 9,07 | 10,81 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | |||
1650 | 10,23 | 11,89 | 9,99 | 14,12 | 9,77 | 15,92 | 9,58 | 18,06 |
Estrutura do corpo principal do ventilador
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. a pressão do vácuo alivia a válvula
3. válvula de verificação
4. silenciador da entrada (com filtro)
5. silenciador da descarga
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia
9. calibre de pressão
10. correia
11. parafusos e porcas e outras peças da conexão
12. motor
