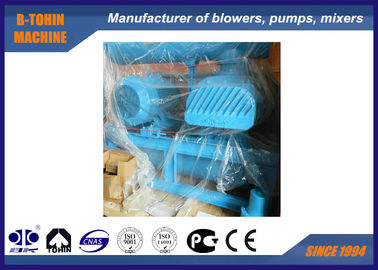

DN250 Bomba de Vácuo Roots Blower, pressão de sucção -40KPA, soprador para transporte de alimentos
Sobre a bomba de vácuo BK
A bomba de vácuo BK pode atingir a pressão de vácuo máxima de -40KPA. É amplamente aplicada em aplicações de vácuo no transporte de alimentos, metalurgia, indústria química, revestimento eletrônico e outras indústrias. É composta pelo corpo principal do soprador, silenciador de entrada, silenciador de saída, manômetro de vácuo, válvula de alívio de vácuo e outros acessórios necessários.
Especificações
|
Modelo
|
BV9020
|
| Dimensão da entrada |
DN250 |
| Dimensão da saída |
DN250 |
|
Capacidade de ar
|
29.48-81.37m3/min
|
|
Pressão diferencial de descarga
|
-10 ~ -40KPA
|
|
Velocidade rotacional
|
700-1500rpm
|
|
Tipo de motor
|
15KW-160KW
380/400/415/440V, 3FASES, 50/60HZ
|
|
Marca do motor
|
Padrão: Motor Siemens Beide ou Wannan
Motor Siemens e ABB para sua opção
|
| Classe de eficiência do motor |
IE3 |
| Classe de isolamento do motor |
F, temperatura subindo B |
| Classe de proteção do motor |
IP55 |
|
Tipo de instalação
|
Padrão: tipo horizontal.
Tipo vertical disponível para sua opção
|
|
P.L. do soprador sem motor
|
1150kg
|
|
Tamanho da embalagem Aprox.
|
2.62*1.78*2.45m (comprimento*largura*altura)
|
Folha de parâmetros
| Modelo |
Diâmetro da porta
(MM) |
Velocidade |
Capacidade de entrada (m3/min) e potência do eixo (KW) |
| -0.1kgf/cm2 |
-0.2kgf/cm2 |
-0.3kgf/cm2 |
-0.4kgf/cm2 |
| -1000mmH2O |
-2000mmH2O |
-3000mmH2O |
-4000mmH2O |
| -0.01Mpa |
-0.02Mpa |
-0.03Mpa |
-0.04Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV9020 |
250(10") |
700 |
35.04 |
12.11 |
32.72 |
18.99 |
30.93 |
25.36 |
29.48 |
29.05 |
| 850 |
43.73 |
14.71 |
41.41 |
23.06 |
39.61 |
30.80 |
38.17 |
35.28 |
| 1000 |
52.41 |
17.30 |
50.10 |
27.12 |
48.30 |
36.23 |
46.85 |
41.50 |
| 1150 |
61.10 |
19.90 |
58.78 |
31.19 |
56.99 |
41.67 |
55.54 |
47.73 |
| 1250 |
66.89 |
21.63 |
64.58 |
33.90 |
62.78 |
45.29 |
61.33 |
51.88 |
| 1400 |
75.58 |
24.22 |
73.26 |
37.97 |
71.47 |
50.73 |
70.02 |
58.10 |
| 1500 |
81.37 |
25.95 |
79.05 |
40.69 |
77.26 |
54.35 |
75.81 |
62.25 |
Desenho de montagem do pacote do soprador
| BV Folha de Dimensão do Contorno |
|
|
|
|
|
|
|
|
|
|
|
Unidade:mm |
Tipo |
Diâmetro da Porta |
Potência do motor |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
n-M16×h |
Peso
(kg) |
| BV9020 |
200(10") |
15～160 |
2055 |
1800 |
110 |
400 |
1084 |
300 |
545 |
2050 |
382 |
820 |
935 |
230 |
360 |
114 |
4-M16×400 |
1150 |
| Acessórios padrãoessórios incluem: admissão, silenciador de saída, manômetro de pressão negativa, base, tampa da correia, válvula de alívio de vácuo, correia triangular.Os pesos acima são apenas para acessórios padrão, motor excluído. |
| Fornecimento padrão do escopo |
1. corpo principal do soprador
2. válvula de segurança a vácuo
3. silenciador de entrada
4. silenciador de saída
5. base pública (com tampa da correia)
6. junta flexível de borracha e almofada de choque
7. polia do soprador
8. manômetro
9. correia
10. parafusos e porcas e outras peças de conexão
