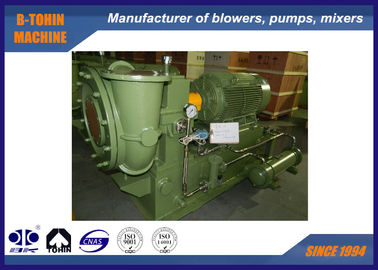

ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração

ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração

  • ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração
  • ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração
ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração
Detalhes do produto:
Lugar de origem: China
Marca: BK
Certificação: ISO9001/ISO14001
Número do modelo: GS100-1.8
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: caso de madeira padrão da exportação
Tempo de entrega: 20-40 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento: L / C, T / T
Habilidade da fonte: 10 conjuntos por mês
Contato
Descrição de produto detalhada
Capacidade do ar: 100m3/min Pressão diferencial da descarga: 80KPA
Poder do motor: 160kw Furo da descarga: DN300 (12")
Tipo refrigerando: Água Tipo conduzido: Acoplamento
Realçar:

ventilador centrífugo de alta velocidade

,

ventiladores de fãs industriais





ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração






Sobre o GS


O ventilador centrífugo de alta velocidade da único-fase da série do GS é projetado especialmente para a aeração do tratamento de águas residuais. Entrementes está disponível para o meio como o ar, o nitrogênio, o dióxido de nitrogênio e outros gás nenhum-corrosivos.

O ventilador do GS é caracterizado pela aplicabilidade larga, pela economia de energia significativa, pela área pequena e pela instalação fácil, operação e manutenção.

.



Especificações



Modelo não.

GS100-1.8

Pressão diferencial da descarga

80KPA

Poder do motor

160KW

Capacidade do ar

100m3/min

Tipo do motor

380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

Tipo do motor

Padrão: Motor de Siemens Beide ou de Wannan

Siemens e motor de ABB para sua opção






Características



a. personalização técnica (pressão, capacidade, tamanho, acessórios alternativos).



b. sistema restrito do QC; 12 meses de garantia.



c. montado usando a máquina avançada do CNC;



d. elevada precisão para menos fricção entre o impulsor & o caso.



f. termos flexíveis do pagamento.



g. de baixo nível de ruído



h. óleo da entrega e ar livre de poeira.




Tecnologia chave



1. Dispositivo da aleta de guia de entrada

  • posição-na parte dianteira do impulsor do ventilador
  • Função-Não somente para ajustar a capacidade do ventilador dentro de 45% - 100%, mas igualmente para assegurar o ventilador para alcançar a eficiência máxima dentro de ajustar o espaço, especialmente quando parâmetros da operação que afastam-se dos dados projetados (baixa temperatura ou baixa pressão).
  • operação Ajustar-automática ou manual clicando o tela táctil na caixa de controle do ventilador. Sob a operação automática, a aleta de guia de entrada está ajustada pelo operador bonde em uma relação do grupo depois que recebe o sinal da C.C. 4-20mA, quando sob a circunstância da operação manual ou da manutenção, a aleta estiver ajustada manualmente.
ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 0

2. Projeto maduro do volute





Desempenho pneumático seguro, eficiência elevada, eficiência multi-variável de 85%.

ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 1

3. Impulsor da eficiência elevada

  • A curva para o impulsor é retorno selecionado para simular a condição de trabalho no computador, e melhor encaixe para o flowage real do gás.
  • Feito de curvada inverso da liga de alumínio aérea ou do trajeto de aço inoxidável, aberto (ângulo de mergulho de 6 graus), superfície feita à máquina muito bem.
ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 2

4. Estrutura da caixa de engrenagens elevadoras e rolamento da confiança alta





  • A caixa de engrenagens é de horizontal – estrutura rachada, embalagem do volute conectada a uma mais baixa embalagem e separada da embalagem superior, através de que encurte o tempo exigido descarregando a tampa de caixa.

  • O eixo de alta velocidade adota a perda mecânica dura da tecnologia do disco da pressão, a de grande eficacia e a baixa confirmada pela linha contato.
  • Rolamento adotado para a engrenagem grande, rolamento da elipse (deslocação) da inclinar-almofada para a engrenagem de alta velocidade.
  • O eixo do ventilador e da engrenagem é feito do aço de forjamento calor-tratado e de apropriado grinded. Cada velocidade crítica horizontal é no âmbito de ±15% do que a velocidade normal, e a velocidade da ressonância da torsão é no âmbito de ±10% do que a velocidade running, todas as peças de gerencio é equilibrada dinâmico.
  • A engrenagem elevadora é do tipo helicoidal da linha central paralela com a engrenagem e o eixo de gerencio pequenos integrais.

  • Feito de superfície-extinguir o aço de liga do forjamento e grinded precisamente, o índice do serviço da engrenagem é 1,8 pelo menos.
ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 3

5. Condução da engrenagem da elevada precisão

  • Engrenagem da categoria de melhor qualidade adotada
  • A categoria da precisão da engrenagem é estabilizada em ISO1328 5~4
  • A categoria da precisão pode alcançar 3.
  •  Categoria da precisão igual ao padrão AGMA ou ao RUÍDO
ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 4

6. Conexão entre o impulsor e o eixo de alta velocidade

  • Adote o tipo de conexão de chave reta da fim-cara (pino) e de eixo triangular
  • O poder o mais grande transferido alcança 3.000 quilowatts.
  • Conveniente na montagem e na desmontada sem dano às peças
ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 5

7. Selos do elevado desempenho

  • O material dos selos é liga do ftexture macio. (selo espiral adotado)
  • Função segura, vida útil longa
  • Nenhum problema do escapamento
  • Baixo custo exigido para a manutenção, conveniente na substituição
  • Consumo de energia abaixado





Resultado da operação

  • A característica a mais impressionante do ventilador do GS é uso eficaz da energia.

Desde o 1º de março de 2009, nós começamos o corredor experimental de um ventilador (modelo: GS160) na planta de tratamento de esgotos de Qiting.



Comparando com os dois ventiladores cada um das raizes da capacidade 80m3/min e do poder 132kW do motor operado antes, cada mês 30000 RMB foram depois de uso salvar do ventilador centrífugo de alta velocidade da Único-fase do GS, embora não está na operação da carga máxima.

  • Mais seguro e mais conveniente

Completo-automático controlado com cada divisão gravada, mais conveniente para o operador

  •  De baixo nível de ruído

ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 6ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 7





Desenho de montagem do pacote do ventilador

ventilador centrífugo da única fase 80KPA, fornecedor do oxigênio, ventilador pequeno da vibração 8



Fonte padrão do espaço



1. Corpo principal do ventilador

2. Aleta de guia de entrada

3. Silenciador da entrada

4. Junção flexível de aço inoxidável

5. Caixa de engrenagens de alta velocidade

7. Válvula de descarga

8. Válvula de verificação

9. Quadro baixo

10. Sistema do lubrificante

11. Caixa de controle do PLC

12. Motor
