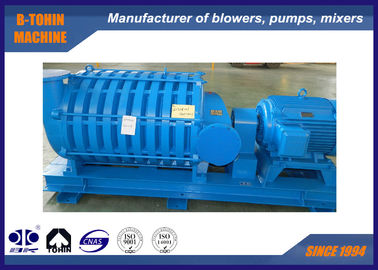

compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min

compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min

  • compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min
compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min
Detalhes do produto:
Lugar de origem: China
Marca: BK
Certificação: ISO9001/ISO14001
Número do modelo: D50-1.7
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: caso de madeira padrão da exportação
Tempo de entrega: 20-40 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento: L / C, T / T
Habilidade da fonte: 10 conjuntos por mês
Contato
Descrição de produto detalhada
Capacidade do ar: 50m3/min Pressão diferencial da descarga: 70KPA
Poder do motor: 90kw Furo da descarga: DN200 (8")
Tipo refrigerando: Água Tipo conduzido: Acoplamento
Aplicação: tratamento de esgotos, fornalha de fundição, planta de preparação de carvão, flutuação da mina, gás Sentido de fluxo do ar: Vertical e horizontal para a opção dos clientes
Realçar:

ventilador centrífugo de alta pressão

,

ventilador de ar centrífugo





90KW ventilador centrífugo de vários estágios, compressor de ar 70KPA para o remoinho, 50m3/min






Sobre o ventilador centrífugo de vários estágios da série de D


O ventilador centrífugo de vários estágios da série de D é projetado pelo instituto famoso em China e pelos coordenadores de B-Tohin. O ventilador tem diversos impulsores conectados pela haste da conexão. O ar da entrada é comprimido pouco a pouco e finalmente capacidade do ar de descarga da tomada.





Especificações



Modelo não.

D50-1.7

Pressão diferencial da descarga

70KPA

Poder do motor

90KW

Capacidade do ar

50m3/min

Tipo do motor

380/400/415/440V, 3PHASES, 50/60HZ

Tipo do motor

Padrão: Motor de Siemens Beide ou de Wannan

Siemens e motor de ABB para sua opção






Características

  • Estrutura compacta, aparência elegante, estabilidade alta, a instalação conveniente e manutenção

  • Operação lisa

  • De baixo nível de ruído

  • Ventilador livre de óleo

  • O impulsor é caracterizado com o linear composto especial para reduzir o escapamento interno e para melhorar a eficiência volumétrico.

  • Fácil ser ajustado

  • Os anéis da entrada são equipados para o impulsor de cada fase, e os selos de labirinto são ajustados entre fases e nas duas extremidades do alojamento para impedir o escapamento do gás.

  • refrigerar de ar e refrigerar de água projetado para o suporte do rolamento da exaustão, prolongado carregando a vida útil.

  • Sentido de fluxo dois para a opção: vertical e horizontal

  • Ventilador e motor conectados acoplando, outros métodos da conexão disponíveis de acordo com exigências diferentes da técnica.

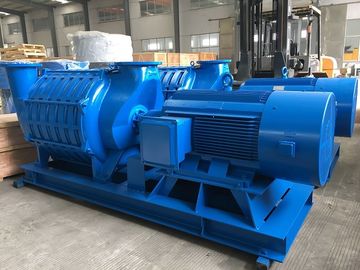

Estrutura do corpo principal do ventilador



compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min 0

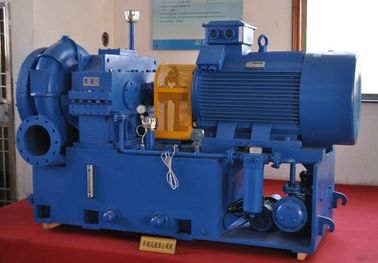

Desenho de montagem do pacote do ventilador





compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min 1



Fonte padrão do espaço



1. Corpo principal do ventilador

2. Silencioso da entrada (com filtro de ar)

3. Base pública para o motor e o ventilador (que incluem a tampa do acoplamento)

4. Válvula de borboleta manual da entrada

5. Motor

6. Calibre de pressão

7. Parafusos de montagem e acessórios da conexão

8. Válvula de verificação



Acessórios opcionais:

1. silenciador da tomada

2. válvula de borboleta da tomada (manual ou eletrical)

3. libere a válvula

4. libere o silenciador

5. redutor

6. junção flexível

7. cerco acústico

8. armário de controle




Dimensões do ventilador



Sentido de fluxo horizontal compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min 2 compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min 3
Sentido de fluxo vertical compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min 4 compressor de ar centrífugo de vários estágios do ventilador de 70KPA 90KW para o remoinho 50m3/min 5



1. motor 6. elétrico de acoplamento de válvula de borboleta 5. do silenciador 4. da entrada do corpo principal 3. do ventilador da base 2. do ventilador



Modelo Tamanho (milímetros)
A B C
D50-1.7 1150 1285 2630
