Soprador de ar de pressão negativa para bomba de vácuo Roots DN200, 28,05-49,67m3/min, -50KPA a -70KPA, 37-45KW

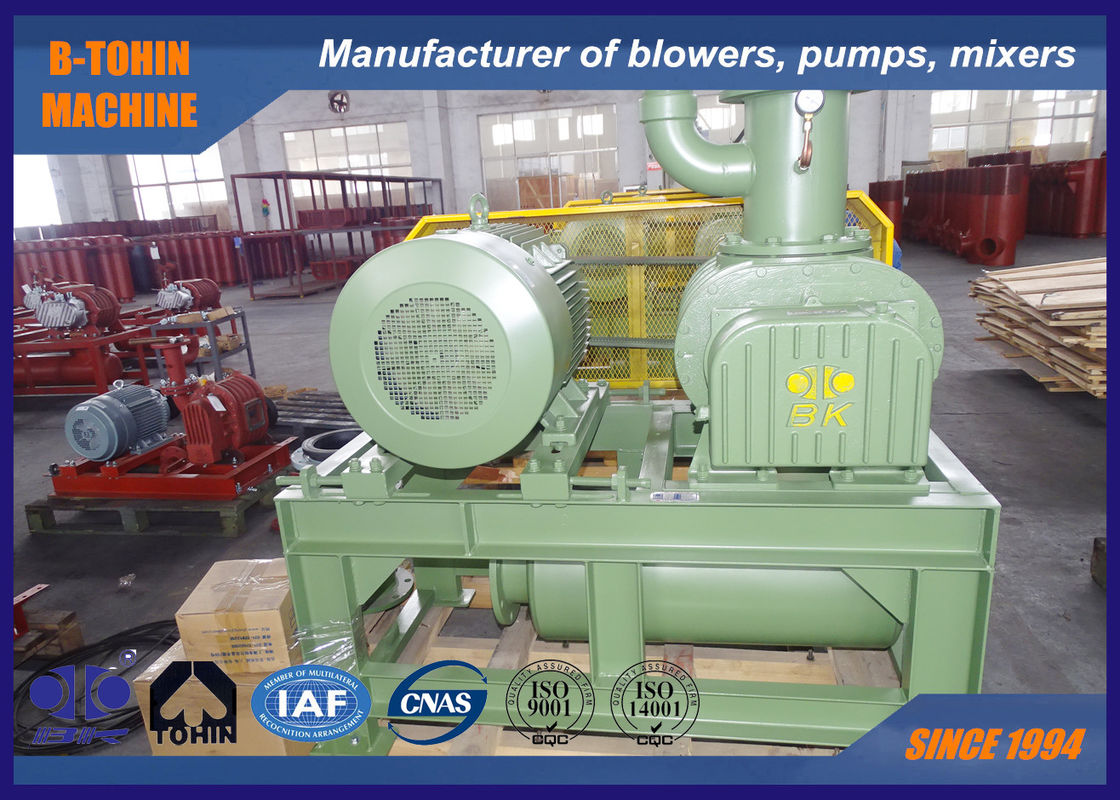

Sobre o Soprador a Vácuo BV200H
O soprador a vácuo BV200H é um tipo de bomba de ar Roots de deslocamento. Ele pode atingir -70KPA de bomba de vácuo. É amplamente utilizado para transporte aéreo a vácuo e apresenta desempenho estável e excelente eficiência volumétrica.
Especificações
|
Modelo
|
BV200H
|
|
Capacidade de ar
|
28,05-49,67m3/min
|
|
Pressão diferencial de descarga
|
-50 ~ -70KPA
|
|
Velocidade rotacional
|
1150-1850rpm
|
|
Tipo de motor
|
22-30/37-45/55/75-90KW
380/400/415/440V, 3FASES, 50/60HZ
|
|
Marca do motor
|
Padrão: Motor Siemens Beide ou Wannan
Motor Siemens e ABB para sua opção
|
|
Tipo de instalação
|
Padrão: tipo vertical
|
|
P.L. do soprador sem motor
|
728kg
|
Folha de parâmetros
| Modelo |
Velocidade |
Capacidade de entrada (m3/min) e potência do eixo (KW) |
| -0,5kgf/cm² |
-0,55kgf/cm² |
-0,6kgf/cm² |
-0,65kgf/cm² |
-0,7kgf/cm² |
| -5000mmH2O |
-5500mmH2O |
-6000mmH2O |
-6500mmH2O |
-7000mmH2O |
| -0,05Mpa |
-0,055Mpa |
-0,06Mpa |
-0,065Mpa |
-0,07Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV200H |
1150 |
28,42 |
35,48 |
28,05 |
37,53 |
|
|
|
|
|
|
| Diâmetro da porta: DN200(8") |
1250 |
31,46 |
38,56 |
31,08 |
40,79 |
30,71 |
43,03 |
|
|
|
|
| 1320 |
33,58 |
39,64 |
33,2 |
42,54 |
32,82 |
45,44 |
32,22 |
47,79 |
|
|
| 1380 |
35,4 |
42,57 |
35,02 |
45,04 |
34,64 |
47,5 |
34,01 |
49,97 |
|
|
| 1480 |
38,44 |
45,66 |
38,05 |
48,3 |
37,66 |
50,94 |
37,01 |
53,59 |
36,35 |
56,23 |
| 1650 |
43,3 |
50,59 |
42,9 |
53,52 |
42,50 |
56,45 |
41,79 |
59,38 |
41,06 |
62,31 |
| 1850 |
49,67 |
57,07 |
49,26 |
60,37 |
48,85 |
63,68 |
48,08 |
66,99 |
47,31 |
70,29 |
Desenho de montagem do pacote do soprador
Dimensão
| BV-H Folha de Dimensão do Contorno |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Unidade: mm |
Tipo |
Diâmetro da porta |
Potência do motor (kw) |
A |
B |
B1 |
C |
D |
E |
F |
G |
J |
K |
M |
N |
0 |
P |
W |
Q |
T |
U |
n-M16×h |
Peso
(kg) |
| BV200H |
(8") |
22～30 |
1140 |
900 |
450 |
120 |
132 |
1000 |
350 |
190 |
188 |
288 |
503 |
333 |
640 |
696 |
363 |
28 |
2157 |
617 |
6-M16×400 |
728 |
| 37～45 |
1200 |
1000 |
500 |
100 |
| 55 |
1250 |
125 |
| 75～90 |
1300 |
150 |
433 |
740 |
796 |
28 |
2157 |
617 |
| Acessórios padrão incluem: entrada, silenciador de saída, medidor de pressão negativa, base, tampa da correia, válvula de alívio de vácuo, correia triangular. |
|
| O peso acima é apenas para acessórios padrão, motor excluído. |
|
Fornecimento padrão do escopo
1. corpo principal do soprador
2. válvula de segurança a vácuo
3. silenciador de entrada
4. silenciador de saída
5. base pública (com tampa da correia)
6. junta flexível de borracha e almofada de choque
7. polia do soprador
8. manômetro
9. correia
10. parafusos e porcas e outras peças de conexão
11. motor
