Lugar de origem: | China |
Marca: | BC |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | BC9020 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | USD 7500-9960 / SET |
Detalhes da embalagem: | Caixa de madeira padrão de exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 50 Conjuntos por mês |
Tipo: | Deslocamento positivo, raizes tipo, transtorte do ar | Capacidade do ar: | 26.99-81.37m3/min |
---|---|---|---|
Descarregue a pressão diferencial: | 10-80KPA | Poder do motor: | 15-90KW |
Furo da descarga: | DN250 (10") | Tipo de resfriamento: | Ar |
Aplicação:: | Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o cimento, o e | Materiais principais: | Ferro fundido |
Realçar: | dn250 enraíza o ventilador giratório do lóbulo,80kpa enraíza o ventilador giratório do lóbulo,ventilador giratório do lóbulo das raizes refrigerar de ar |

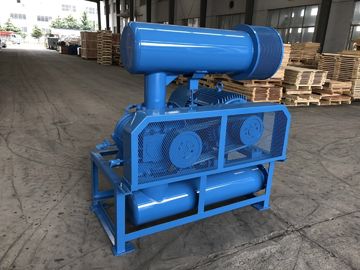

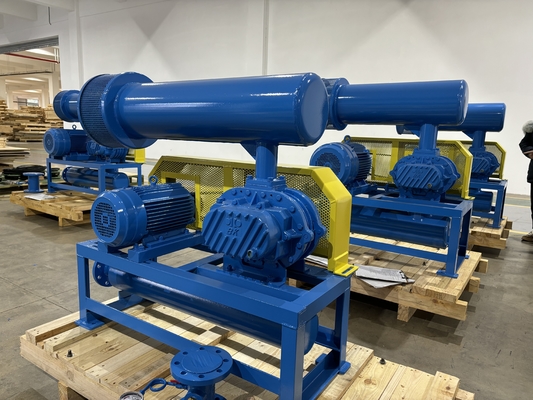

Ventilador das raizes do lóbulo DN250 três, 15-132KW, ventilador giratório refrigerar de ar 80KPA
Porque os ventiladores melhoraram a eficiência completo-adiabática assim como a eficiência volumétrico e fornecem o ar maravilhoso
características da capacidade vs.pressure.
Modelo |
BC9020 |
Capacidade do ar |
26.99-81.37m3/min |
Descarregue a pressão diferencial |
10-80KPA |
Velocidade giratória |
700-1500rpm |
Tipo do motor |
15KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, motor da frequência igualmente disponível |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo horizontal. Tipo vertical disponível para sua opção |
Cor | Personalizado, padrão de RAL6011 |
N.W. do ventilador sem motor |
1310 quilogramas |
Tamanho de embalagem aproximadamente. |
2.62*1.78*2.45m (length*width*height) |
Características:
os ventiladores do três-lóbulo 1.Because não precisam o líquido refrigerante da água dentro da pressão 80kpa de aumentação.
2. As engrenagens helicoidais são adotadas para muito transtorte mais estável.
3. Pela adoção de um perfil especial do rotor, o afastamento entre os rotores pode ser guardado para ser constante,
qual faz a eficiência mesmo mais alta.
4. A precisão dos rotores é controlada inteiramente pela produção em massa em máquinas precisas do NC. Além,
os rotores estão quase livres das vibrações desde que são dinamicamente equilibrados na fase da fabricação
já.
5. As engrenagens cronometrando helicoidais são adotadas para estender não somente a vida do uso mas para fazer igualmente o ruído mais baixo.
Folha do parâmetro
Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
BC9020 | 250 (10") | 700 | 35,04 | 12,11 | 32,72 | 18,99 | 30,93 | 25,36 | 29,48 | 29,05 |
850 | 43,73 | 14,71 | 41,41 | 23,06 | 39,61 | 30,80 | 38,17 | 35,28 | ||
1000 | 52,41 | 17,30 | 50,10 | 27,12 | 48,30 | 36,23 | 46,85 | 41,50 | ||
1150 | 61,10 | 19,90 | 58,78 | 31,19 | 56,99 | 41,67 | 55,54 | 47,73 | ||
1250 | 66,89 | 21,63 | 64,58 | 33,90 | 62,78 | 45,29 | 61,33 | 51,88 | ||
1400 | 75,58 | 24,22 | 73,26 | 37,97 | 71,47 | 50,73 | 70,02 | 58,10 | ||
1500 | 81,37 | 25,95 | 79,05 | 40,69 | 77,26 | 54,35 | 75,81 | 62,25 |
Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
BC9020 | 250 (10") | 700 | 28,15 | 35,91 | 26,99 | 42,76 | ||||
850 | 36,83 | 43,60 | 35,68 | 51,93 | ||||||
1000 | 45,52 | 51,30 | 44,36 | 61,09 | 43,26 | 70,89 | 42,28 | 80,68 | ||
1150 | 54,21 | 58,99 | 53,05 | 70,26 | 51,95 | 81,52 | 50,97 | 92,79 | ||
1250 | 60,00 | 64,12 | 58,84 | 76,37 | 57,74 | 88,61 | 56,76 | 100,86 | ||
1400 | 68,69 | 71,81 | 67,53 | 85,53 | 66,43 | 99,24 | 65,44 | 112,96 | ||
1500 | 74,48 | 76,94 | 73,32 | 91,64 | 72,22 | 106,33 | 71,24 | 121,03 |
Estrutura do corpo principal do ventilador
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
1 |
Fundamento |
2 |
|
9 |
Tampa de extremidade esquerda |
1 |
|
17 |
Tanque de óleo |
1 |
2 |
Parafuso do hexágono |
4 |
|
10 |
Pino redondo |
4 |
|
18 |
Engrenagem |
2 |
3 |
Selo de Antidust |
1 |
|
11 |
Embalagem |
1 |
|
19 |
Chave |
2 |
4 |
Impulsor da movimentação |
1 |
|
12 |
Selo do óleo |
4 |
|
20 |
Luva axial |
2 |
5 |
Rolamento |
2 |
|
13 |
Tampa de extremidade direita |
1 |
|
21 |
Rolamento |
2 |
6 |
Impulsor conduzido |
2 |
|
14 |
Parafuso |
16 |
|
22 |
Placa de rolamento |
2 |
7 |
Copo da poeira |
1 |
|
15 |
Respiradouro |
1 |
|
23 |
Almofada ajustável |
diversos |
8 |
Bocal de graxa |
2 |
|
16 |
Parafuso |
8 |
|
24 |
Porca magnética |
1 |

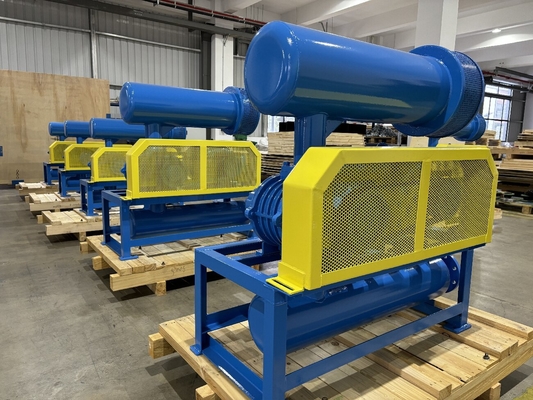

Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador desencapado do eixo
2. pressão para aliviar a válvula
3. válvula de verificação da bolacha (tipo magro)
4. silenciador da entrada (com filtro de ar)
5. silenciador da tomada
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia do motor
9. medidor da pressão
10. V-correia
11. parafusos e porcas e outras peças da conexão
12. motor elétrico
