Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BK9030 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Caixa de madeira padrão de exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 50 Conjuntos por mês |
Tipo: | Deslocamento positivo, raizes tipo, transtorte do ar | Capacidade do ar: | 43.44-122.58m3/min |
---|---|---|---|
Descarregue a pressão diferencial: | 10-60KPA | Poder do motor: | 22-160KW |
Furo da descarga: | DN300 (12") | Tipo de resfriamento: | Ar |
Aplicação:: | Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o cimento, o e | Materiais principais: | Ferro fundido |
Realçar: | ventilador do estilo das raizes refrigerar de ar,as raizes do cimento datilografam o ventilador,tipo de alta pressão ventilador das raizes |

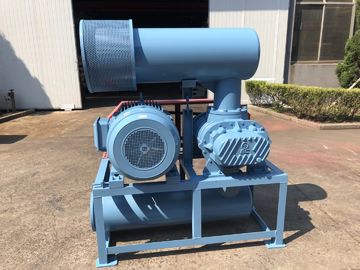

Refrigerar de ar ventilador de três raizes do lóbulo, 22-160KW, ventilador de ar da capacidade mais alta
O ventilador das raizes da três-lâmina BK9030 é amplamente utilizado para o sistema do transtorte pneumático, em muitos tipos das indústrias tais como a porcelana, os materiais de construção, a fatura de papel, a fundição, o poder, o petróleo, o produto químico, as matérias têxteis, a cultura aquática, o tratamento de esgotos, o alimento, etc.
Pode combinar um tipo vertical ou um tipo horizontal de silenciador, ou combine um isolador do ruído para alcançar o melhor resultado de abaixar o ruído.
Especificações:
Modelo |
BK9030 |
Capacidade do ar |
43.44-122.58m3/min |
Descarregue a pressão diferencial |
10-60KPA |
Velocidade giratória |
700-1500rpm |
Tipo do motor |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, motor da frequência igualmente disponível |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo horizontal. Tipo vertical disponível para sua opção |
Cor | Personalizado, padrão de RAL6011 |
N.W. do ventilador sem motor |
1550 quilogramas |
Tamanho de embalagem aproximadamente. |
2.62*1.78*2.5m (length*width*height) |
Características:
1. Com os silenciadores da entrada e da tomada equipados, o ruído do ventilador é baixo.
2. a curva aperfeiçoada do rotor é adotada para melhorar a eficiência do ventilador.
3. ar puro e graxa da saída livre.
4. tecnologia do CAD/CAM: O rotor do impulsor, a embalagem, a placa terminal e outros componentes-chave são feitos perto
processamento digital.
5. boa aparência: A máquina é do projeto aperfeiçoado, da forma agradável e da estrutura compacta.
Folha do parâmetro
Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
BK9030 | 300 (12") | 700 | 53,08 | 17,01 | 49,78 | 27,48 | 47,35 | 37,12 | 45,26 | 42,77 |
850 | 66,11 | 20,66 | 62,81 | 33,37 | 60,38 | 45,07 | 58,30 | 51,93 | ||
1000 | 79,15 | 24,30 | 75,84 | 39,25 | 73,41 | 53,03 | 71,33 | 61,10 | ||
1150 | 92,18 | 27,95 | 88,88 | 45,14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
1250 | 100,87 | 30,38 | 97,56 | 49,07 | 95,13 | 66,29 | 93,05 | 76,37 | ||
1400 | 113,90 | 34,02 | 110,60 | 54,96 | 108,16 | 74,24 | 106,08 | 85,53 | ||
1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 |
Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
BK9030 | 300 (12") | 700 | 43,44 | 53,05 | ||||||
850 | 56,47 | 64,42 | ||||||||
1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
1150 | 82,53 | 87,16 | 80,88 | 104,06 | ||||||
1250 | 91,22 | 94,74 | 89,57 | 113,11 | ||||||
1400 | 104,25 | 106,11 | 102,60 | 126,68 | ||||||
1500 | 112,94 | 113,69 | 111,29 | 135,73 |
Estrutura do corpo principal do ventilador
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
1 |
Fundamento |
2 |
|
9 |
Tampa de extremidade esquerda |
1 |
|
17 |
Tanque de óleo |
1 |
2 |
Parafuso do hexágono |
4 |
|
10 |
Pino redondo |
4 |
|
18 |
Engrenagem |
2 |
3 |
Selo da poeira |
1 |
|
11 |
Embalagem |
1 |
|
19 |
Chave |
2 |
4 |
Impulsor da movimentação |
1 |
|
12 |
Selo do óleo |
4 |
|
20 |
Luva axial |
2 |
5 |
Rolamento |
2 |
|
13 |
Tampa de extremidade direita |
1 |
|
21 |
Rolamento |
2 |
6 |
Impulsor conduzido |
2 |
|
14 |
Parafuso |
16 |
|
22 |
Placa de rolamento |
2 |
7 |
Copo da poeira |
1 |
|
15 |
Respiradouro |
1 |
|
23 |
Almofada ajustável |
diversos |
8 |
Bocal de graxa |
2 |
|
16 |
Parafuso |
8 |
|
24 |
Porca magnética |
1 |
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador desencapado do eixo
2. pressão para aliviar a válvula
3. válvula de verificação da bolacha (tipo magro)
4. silenciador da entrada (com filtro de ar)
5. silenciador da tomada
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia do motor
9. medidor Y-60 da pressão
10. V-correia
11. parafusos e porcas e outras peças da conexão
12. motor elétrico
