Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | YU-EG100 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Habilidade da fonte: | 20 conjuntos por mês |
Capacidade: | 4.29-9.81m3/min | Pressão diferencial da descarga: | 10-70KPA |
---|---|---|---|
Tamanho de furo: | DN100 (4") | Tipo refrigerando: | Água |
Tipo de conexão: | Movido a correia | Correia e polia: | Biogás, gás waste, transtorte médio explosivo |
Medida anticorrosiva: | Rotores e abrigo da superfície interior com revestimento de PTFE | ||
Realçar: | ventilador do gás da operação de descarga,ventilador do gás natural |

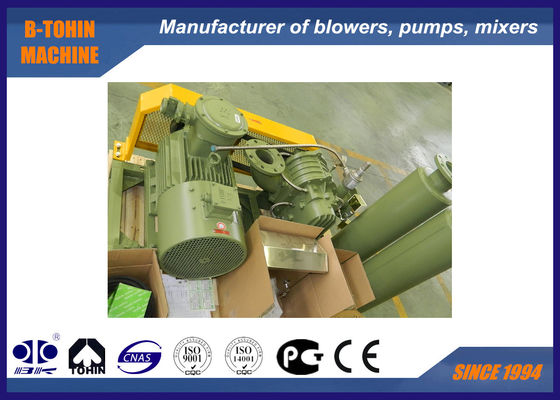

Ventilador inflamável das raizes do gás do ventilador, do alcaloide e de carvão do biogás com revestimento de PTFE
Características
1. A estrutura compacta, a entrada e a tomada a mesma construção, vários tipos da instalação datilografam
2. Estrutura integral do impulsor e do eixo, mais estável na operação
3. Estrutura refrigerar de água que pode melhorar a condição do trabalho do rolamento que evita sobre a aumentação da temperatura.
4. Revestimento especial de pulverização (PTFE) com resistência de corrosão boa e vara o impulsor e nas peças que contactam o fluxo.
5. O ventilador é projetado para a aplicação do meio especial do ácido, do alcaloide e do outro gás corrosivo.
Especificações
Modelo |
YU-EG100 |
Capacidade do ar |
4.29-9.81m3/min |
Pressão diferencial da descarga |
10-70KPA |
Velocidade giratória |
1000-1600rpm |
Volume da água refrigerando |
10 L/MIN |
Tipo do motor |
2.2-18.5KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo à prova de explosões motor |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo vertical |
N.W. do ventilador sem motor |
255kg |
Tamanho da embalagem aproximadamente. |
1.45*1.0*1.35m (length*width*height) |
Folha do parâmetro
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 100 |
100 (4") | 1000 | 5,75 | 1,78 | 5,33 | 2,98 | 5,01 | 4,52 | 4,74 | 5,19 | 10 |
1150 | 6,77 | 2,04 | 6,35 | 3,43 | 6,02 | 5,20 | 5,75 | 5,97 | |||
1250 | 7,44 | 2,22 | 7,02 | 3,73 | 6,70 | 5,65 | 6,43 | 6,49 | |||
1350 | 8,12 | 2,40 | 7,70 | 4,03 | 7,37 | 6,11 | 7,10 | 7,01 | |||
1500 | 9,13 | 2,66 | 8,71 | 4,47 | 8,39 | 6,78 | 8,12 | 7,79 | |||
1600 | 9,81 | 2,84 | 9,39 | 4,77 | 9,06 | 7,24 | 8,79 | 8,31 |
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 100 |
100 (4") | 1000 | 4,50 | 6,39 | 4,29 | 7,58 | 10 | ||||
1150 | 5,52 | 7,34 | 5,31 | 8,72 | 5,10 | 9,83 | |||||
1250 | 6,19 | 7,98 | 5,98 | 9,47 | 5,78 | 10,69 | |||||
1350 | 6,87 | 8,62 | 6,66 | 10,23 | 6,45 | 11,55 | |||||
1500 | 7,88 | 9,58 | 7,67 | 11,37 | 7,47 | 12,83 | |||||
1600 | 8,56 | 10,22 | 8,35 | 12,13 | 8,14 | 13,68 |
Estrutura do corpo principal do ventilador
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. a pressão do vácuo alivia a válvula
3. válvula de verificação
4. silenciador da entrada (com filtro)
5. silenciador da descarga
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia
9. calibre de pressão
10. correia
11. parafusos e porcas e outras peças da conexão
12. motor
