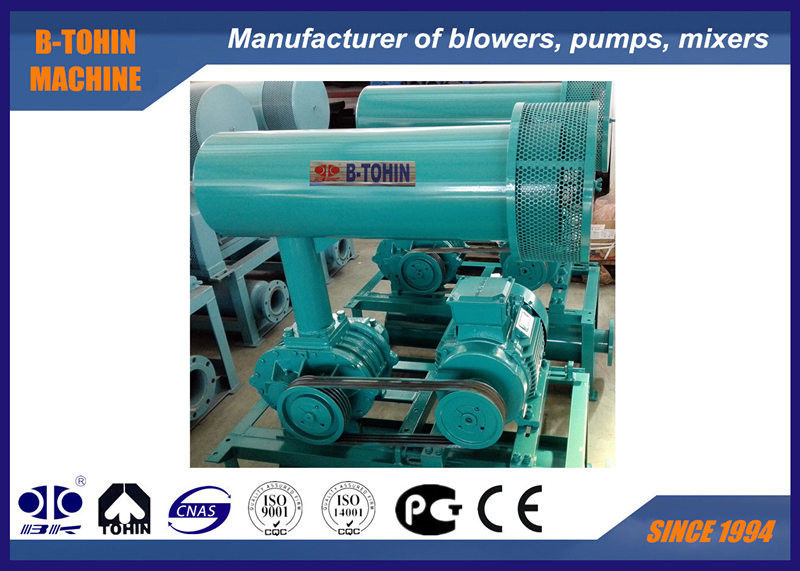

Sopradora de raízes de três lóbulos de ferro forjado profissional com pressão de 10-80KPA

Sopradora de raízes de três lóbulos de ferro forjado profissional com pressão de 10-80KPA

Sopradora de raízes de três lóbulos de ferro forjado profissional com pressão de 10-80KPA
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Sopradora de raízes de três lóbulos de ferro forjado profissional com pressão de 10-80KPA
Detalhes do produto:
Lugar de origem: China
Marca: BK
Certificação: ISO9001 / ISO14001 / CE
Número do modelo: BK5003
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negociável
Detalhes da embalagem: caso de madeira padrão da exportação
Tempo de entrega: 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento: L / C, T / T
Habilidade da fonte: 110 SETS / mês
Contato
Descrição de produto detalhada
Capacidade aérea: 30,43 - 7,15 m3/min Nome: Bloqueador de raízes de três lobos
Descarregue a pressão diferencial: 10-80 kpa Potência do motor: 5.5-7.5 KW/11-15 KW
Materiais principais: ferro fundido Origem da tecnologia: Estados Unidos
De refrigeração: pelo ar natural RPM do soprador: 850-2000
Voltagem: 380V/400V/415V/440V/Customizado Frequência: 50 Hz/60 Hz
Tipo de instalação:: horizontal ou vertical
Destacar:

Ventilador de 3 raizes do lóbulo

,

ventilador do transtorte pneumático

Bloqueador de lóbulos de raízes de ferro forjado com pressão 10-80KPA para tratamento de águas residuais



A B-Tohin é um fabricante profissional que produz sopradores de raízes de lóbulos de ferro forjado.E nós temos departamento de pesquisa independente para projetar e fazer novos produtos de acordo com os requisitos especiais dos clientes.





Especificações:



Modelo

BK5003

Capacidade aérea

30,43-7,15 m3 / min

Pressão diferencial de descarga

10 a 80 KPA

Velocidade de rotação

850-2000 rpm

Tipo de motor

50,5-7,5 kW /11-15 kW

Marca do motor

Padrão: motor Siemens Beide ou Wannan

Motor Siemens e ABB para a sua opção

Tipo de instalação

Padrão: tipo horizontal.

Tipo vertical disponível para a sua opção
Cores Personalizado, padrão de RAL6011

Tamanho da embalagem Aproximadamente.

1.8*1,3*2,1m (longo*largo*alto)





Características:

1- engrenagens helicoidais para uma operação suave

2Compacto e flexível na instalação, oferece aos utilizadores mais opções.

3Estrutura integral do impulsor superior à estrutura dividida, mais estável na transmissão de potência

4• Baixo ruído e vibração, consumo de energia compacto e económico.

5Estrutura de rolamento de entrada e saída para flexibilidade de instalação.





Ficha de parâmetros



Modelo Porto Dia Velocidade Capacidade de entrada (m3/min) e potência do eixo (KW)
0.1kgf/cm2 0.2kgf/cm2 00,3 kgf/cm2 00,4 kgf/cm2 0.5 kgf/cm2 00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK5003 65 (((2,5") 850 2.67 0.95 2.39 1.58 2.19 2.40 2.01 2.72 1.86 3.31 1.72 3.9
1000 3.25 1.12 2.98 1.85 2.77 2.83 2.60 3.20 2.44 3.89 2.31 4.59
1150 3.84 1.29 3.56 2.13 3.36 3.25 3.18 3.68 3.03 4.48 2.89 5.28 2.76 6.27
1250 4.23 1.40 3.95 2.32 3.75 3.53 3.57 4.00 3.42 4.87 3.28 5.74 3.15 6.81
1350 4.62 1.52 4.34 2.50 4.14 3.82 3.96 4.32 3.81 5.25 3.67 6.19 3.54 7.36 3.43 8.30
1500 5.20 1.69 4.93 2.78 4.72 4.24 4.55 4.80 4.39 5.84 4.26 6.88 4.13 8.17 4.01 9.22
1600 5.59 1.80 5.32 2.97 5.11 4.52 4.94 5.11 4.78 6.23 4.65 7.34 4.52 8.72 4.40 9.83
1750 6.18 1.97 5.91 3.24 5.70 4.95 5.52 5.59 5.37 6.81 5.23 8.03 5.10 9.54 4.99 10.75
1850 6.57 2.08 6.30 3.43 6.09 5.23 5.91 5.91 5.76 7.20 5.62 8.49 5.50 10.08 5.30 11.37
2000 7.15 2.25 6.88 3.71 6.67 5.65 6.50 6.39 6.35 7.78 6.21 9.18 6.08 10.90 5.96 12.29

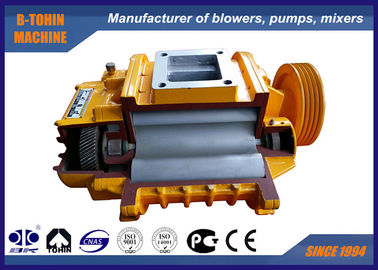

Estrutura do corpo principal do soprador


Sopradora de raízes de três lóbulos de ferro forjado profissional com pressão de 10-80KPA 0





- Não, não.

Nome da parte

Qty.



- Não, não.

Nome da parte

Qty.



- Não, não.

Nome da parte

Qty.

1

Pés

2



9

Capa do extremo esquerdo

1



17

Tanque de óleo

1

2

Ferradura hexagonal

4



10

Pinhas redondas

4



18

Equipamento

2

3

Selo antispolver

1



11

Cássaro

1



19

Chave

2

4

Impeller de tração

1



12

Selo de óleo

4



20

Manteiga axial

2

5

Rolamento de extremo do acionamento

2



13

Capa do extremo direito

1



21

Rolamentos de terminação de engrenagem

2

6

Impeller a motor

2



14

Bolt

16



22

Placas de rolamentos

2

7

Cobertura de poeira

1



15

Respiração

1



23

Pad ajustável

vários

8

Mamilo de gordura

2



16

Bolt

8



24

Nozes magnéticas

1

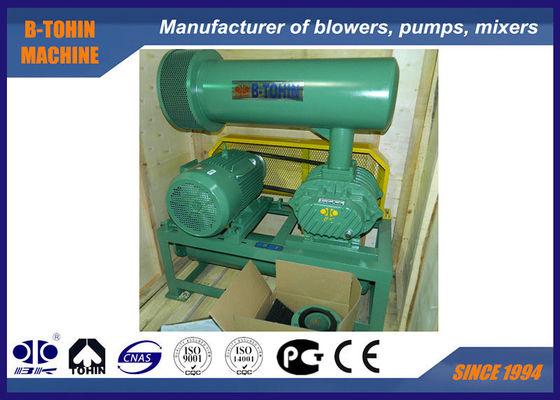

Desenho de montagem do pacote do ventilador



Sopradora de raízes de três lóbulos de ferro forjado profissional com pressão de 10-80KPA 1





Fornecimento padrão de âmbito de aplicação



1. soprador de eixo nu

2. válvula de alívio

3. válvula de retenção de wafer (tipo fino)

4. silenciador de entrada (com filtro de ar)

5. silenciador de descarga

6. base pública (com cinto de segurança)

7. articulações flexíveis de borracha e amortecedores

8. roda de motor

9. medidor de pressão

10Cinturão em V

11. parafusos e porcas e outras partes de ligação

12. motor eléctrico de 3 fases



Dimensão do Esboço do Produto

Sopradora de raízes de três lóbulos de ferro forjado profissional com pressão de 10-80KPA 2



BKFolha de dimensões de esboço                       Unidade: mm
Tipo Porto Dia Potência do motor A B C D E F G H K M N 0 P Q 4-M16×h
Peso
((kg)
BK4005 40 (((1,5") 1.5·4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (((2") 1.5 ¢5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢15 489 553
18.522. 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 ~ 15 428 512
18.522. 473 557
BK6005 80 (((3") 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 ~ 15 458 532
18.522. 493 567
BK6008 125 (((5") 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16×400 290
11 ¢15 410 495
18.522. 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16×400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 ~ 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16×400 385
18.522. 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 477
18.522. 457 550
30 497 590
37 ¢ 45 559 652
BK7018 200 (((8") 11 ¢ 45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16×400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16×400 730
BK8024S 200 (((8") 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16×400 800
BK9020S 200 (((8") 30°132 4-M16×400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16×400 1300
110 ~ 220 960 1070
BK10027S 300 (((12") 37 ~ 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16×400 1600
10 ¢ 220 2210 1890 960 1070
BK10034S 350 (((14") 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16×400 1900
A dimensão para BK12034 e BK12042 será fornecida especialmente.
Stan, não.dArde aceSory Inclui:Silenciador de entrada e saída, pressão ga- Não.Ge, base-quadro, polia do soprador, motor Polia, b.eÉ o guarda do cinto.eVálvula Lief, verifique a válvula.
Os pesos acima referem-se apenas aos acessórios normais, excluindo o motor.
