Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BKW5006 |
Quantidade de ordem mínima: | 1SET |
---|---|
Preço: | 2500-3700 USD |
Detalhes da embalagem: | Caso de madeira |
Tempo de entrega: | 25 dias |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 3 grupos pelo mês |

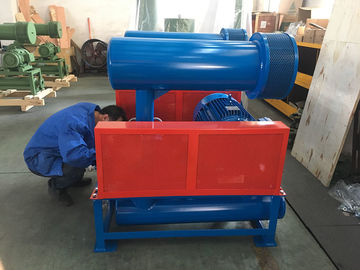

Nome: | Bloqueador de raízes de três lóbulos | Potr Dia: | 100 (((4") |
---|---|---|---|
Velocidade: | 850-2000 rpm | Tipo de refrigeração: | Refrigeração por água |
ruído: | Barulho baixo | Voltagem: | 380V/400V/415V/440V/Customizado |
Frequência: | 50 Hz/60 Hz | Aplicação: | Tratamento de águas residuais |
Tipo da instalação:: | Horizontal ou vertical | ||
Realçar: | Ventilador de 3 raizes do lóbulo,ventilador do transtorte pneumático |
1 Breve introdução
O soprador de raízes da série BKW herda a maioria dos componentes da série BK, adota resfriamento a água na tampa do rolamento,
que pode reduzir a temperatura do rolamento durante o trabalho e prolongar a longevidade, também tem uma maior
capacidade de pressão.
2 Princípio de funcionamento do soprador
O soprador de raízes é um soprador de cubos, e descarrega uma quantidade fixa de ar em proporção à sua velocidade de rotação.
A cada rotação, há dois lóbulos para terminar três vezes absorver e descarregar ar.
O sistema de ventilação é de menor pulsação de ar, menor variação de carga, maior resistência, menor ruído e vibração.
Dois eixos paralelos têm três lóbulos cada, todos os lóbulos manter pequena distância uns dos outros e habitação
A cada rotação dos lóbulos, um certo ar será absorvido na entrada e transferido da caixa interior
superfície para a porta de descarga do ventilador.
Dois eixos serão girados pelas engrenagens de cronometragem, sem qualquer toque entre os lóbulos, para que ele possa ser girado em alta
Tem as seguintes características: configuração simples; funcionamento
O sistema de controlo de desempenho é um sistema de controlo de desempenho que permite uma boa estabilização do desempenho e que tem sido amplamente utilizado em várias indústrias.
3 Desenho das principais partes do motor
4 Esboço do desenho dimensional
Folha de dimensões de esboço | ||||||||||||||||||
Tipo | Porto Dia | Potência do motor | A | B | C | D | E | F | G | H | K | M | N | O | P | Q | n-M16xh | Peso ((kg) |
BKW5006 | 100 (((4") | 5.5~7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16X300 | 214 |
11 ~ 15 | 489 | 553 | ||||||||||||||||
18.5 ~ 22 | 534 | 598 | ||||||||||||||||
30 | 560 | 624 |
5 Parâmetro de desempenho
Porto Dia | Velocidade | Fluxo de ar de entrada ((m3/min) e potência do eixo ((KW) em diferentes condições | |||||||||||
00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | 00,9 kgf/cm2 | 1.0kgf/cm2 | Água de arrefecimento | ||||||||
6000 mmH2O | 7000 mmH2O | 8000 mmH2O | 9000 mmH2O | 10000 mmH2O | |||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | |||||||||
RPM | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | ||
BKW5006 |
100 (((4") |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | |||||
1150 | 5.31 | 8.72 | 5.1 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | |||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.6 | 12.12 | 5.42 | 13.54 | |||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.1 | 14.63 | 5.94 | 16.17 | |||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | |||
1600 | 8.35 | 12.13 | 8.14 | 13.86 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | |||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.8 | 18.96 | 8.64 | 20.96 | |||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | |||
2000 | 11.05 | 15.16 | 10.85 | 17.1 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 |
23.95 |
6 Sobre o acessório
(1) Os acessórios de série incluem: silenciador de entrada e saída, manômetro de pressão, armação de base, pole do soprador,
A tração do motor, o cinto, o protetor do cinto, a válvula de alívio, a válvula de retenção.
(2) Os pesos acima referidos referem-se apenas aos acessórios normalizados, excluindo o motor.
(3) A dimensão do soprador, equipado com motor de alta tensão, será fornecida especialmente.
Perguntas frequentes
1Que informação devo fornecer quando fizer uma consulta?
A: Capacidade do ar
B: Pressão
C: Aplicação
D: Ambiente de utilização ((Temperatura, pressão atmosférica)
Precisas de um motor?
Ou outras especialidades que nos dês serão mais apreciadas.
2Qual é a sua garantia?
Nossa garantia é de 12 meses após receber o soprador de raízes. Durante o período de garantia, substitua as peças danificadas gratuitamente.Serviços técnicos de alta qualidade e concessões de preços de peças sobressalentes para garantir a operação contínua de equipamentos seguros e de alta qualidade.
3Quanto tempo dura a vida útil do soprador de raízes?
Em ambiente de utilização normal
A- A vida útil do soprador é superior a 10 anos.
B - A vida útil do impulsionador é superior a 60 000 horas.
C - A vida útil dos rolamentos é superior a 50 000 horas.
D - A vida útil dos equipamentos é superior a 60 000 horas.
4Quais são os seus termos de embalagem?
R: Geralmente, embalamos as nossas mercadorias em caixas de madeira compensada sem fumejamento. Se você tiver patente legalmente registrada, podemos embalar as mercadorias em suas caixas de marca depois de obter suas cartas de autorização.
5Como é que a sua fábrica controla a qualidade dos produtos?
Temos departamento de inspeção de qualidade. Antes de enviar o produto, verificamos cada produto. Se houver problema de qualidade, produziremos um novo.
6Quais são os seus termos de pagamento?
1. TT 30% como pagamento antecipado e TT 70% após inspecção antes do envio.
2.100% IRREVOCABLE L/C AT STGHT.
