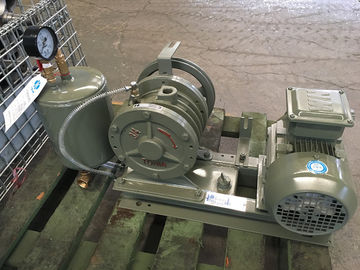

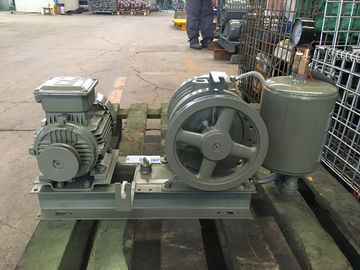

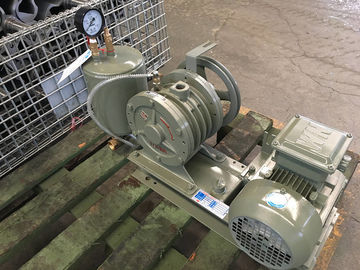

1 Breve introdução do soprador rotativo HC
Os sopradores rotativos da série HC adotam tecnologia avançada e tecnologia de processamento estrangeiras. As peças principais são processadas por tornos CNC importados,
rolamentos e vedações de óleo adotam produtos de alto desempenho, as peças-chave são produtos importados, o desempenho do produto atingiu o nível doméstico
líder.
2Estrutura e características do produto
(1) Baixo ruído, consumo de energia, operação suave e fácil instalação.
(2) Mudança anti-carga, volume de ar estável, com câmara de ar, ar estável.
(3) Material excelente, estrutura inteligente, excelente desempenho.
3 Princípio de funcionamento
O soprador depende da operação excêntrica do rotor excêntrico no cilindro, e as mudanças de volume entre as lâminas na ranhura do rotor podem ser
inaladas, comprimidas e exaladas. Em operação, a diferença de pressão do soprador é usada para enviar automaticamente lubrificante para o bico gotejador
para reduzir o atrito e o ruído no cilindro, ao mesmo tempo em que reduz o refluxo do gás no cilindro.
4Componentes principais
Cilindro: A parede interna é brunida e a qualidade da superfície é maior. A face final abre a ranhura de vedação e o anel de vedação é usado para garantir
a estanqueidade.

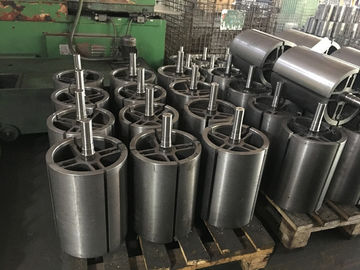

Rotor: É usinado por torno CNC com maior precisão.
5 Parâmetros do modelo
| modelo |
fluxo de ar(m³/min) |
pressão (kgf/cm²) |
| HC-20S |
0.14-0.16 |
0.1-0.5 |
| HC-201S |
0.19-0.22 |
0.1-0.5 |
| HC-25S |
0.23-0.28 |
0.1-0.5 |
| HC-251S |
0.28-0.31 |
0.1-0.5 |
| HC-30S |
0.31-0.35 |
0.1-0.5 |
| HC-301S |
0.38-0.42 |
0.1-0.5 |
| HC-40S |
0.59-0.66 |
0.1-0.5 |
| HC-401S |
0.67-0.8 |
0.1-0.5 |
| HC-50S |
1.02-1.14 |
0.1-0.5 |
| HC-501S |
1.32-1.44 |
0.1-0.5 |
| HC-60S |
1.71-1.9 |
0.1-0.5 |
| HC-601S |
2.18-2.41 |
0.1-0.5 |
| HC-80S |
2.5-2.82 |
0.1-0.5 |
| HC-801S |
3.25-3.53 |
0.1-0.5 |
| HC-100S |
4.11-4.32 |
0.1-0.5 |
| HC-1001S |
5.11-5.41 |
0.1-0.5 |
6Curva de ruído
7 Diagrama de instalação
8 Aplicação principal
(1) Tratamento de água por aeração por sopro.
(2) Aeração por agitação de esgoto em hospitais e laboratórios.
(3) Entrega a vácuo na indústria de impressão.
(4) A aeração por agitação de banhos de galvanoplastia e águas residuais industriais.
(5) Pulverização de queimadores, indústria do vidro e outros.
