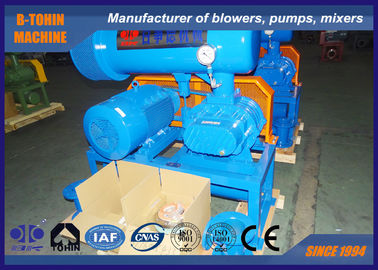

Soprador Roots de ferro fundido de deslocamento positivo para sopro de cinzas em usina de energia
1. Breve da empresa
Por meio de equipamentos de produção e teste avançados, tecnologia e método de gerenciamento introduzidos do exterior, por
software de gerenciamento avançado, a B-Tohin Machine (Jaingsu) Co.,Ltd. está comprometida com a produção de alta
eficiência e sopradores economizadores de energia. E é nosso sincero desejo que nós forneçamos produtos de alta qualidade e bom serviço.
2. Tabela de Parâmetros de Desempenho do BK6008
| Modelo |
BK6008 |
| Capacidade de ar |
6,49-20,01m³/min |
| Pressão diferencial de descarga |
10-80KPA |
| Velocidade rotacional |
850-1800rpm |
| Tipo de motor |
5,5-45KW
380/400/415/440V/220V, 3 FASES, 50/60HZ, tipo de frequência |
| Tipo de instalação |
Padrão: tipo horizontal |
*Para diferentes tipos de instalação e materiais, sinta-se à vontade para nos contatar.
Padrões e especificações de fabricação
Os produtos fornecidos pelo fornecedor são fabricados de acordo com os seguintes padrões:
1.1 JISB8341-1995 "Método de teste e inspeção de compressor de deslocamento"
1.2 JB/T8941.1-1999 "Condições para Soprador Roots para Aplicação Geral"
1.3 JB/T8941.2-1999 "Método de Teste de Desempenho para Soprador Roots para Aplicação Geral"
1.4 GB/T 13306-91 GB / T 13306-91 "Placa de identificação"
Tabela de Parâmetros
| Modelo |
Diâmetro da Porta (mm) |
Velocidade |
Capacidade de entrada (m³/min) e potência do eixo (KW) |
| 0,1kgf/cm² |
0,2kgf/cm² |
0,3kgf/cm² |
0,4kgf/cm² |
0,5kgf/cm² |
0,6kgf/cm² |
0,7kgf/cm² |
0,8kgf/cm² |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0,01Mpa |
0,02Mpa |
0,03Mpa |
0,04Mpa |
0,05Mpa |
0,06Mpa |
0,07Mpa |
0,08Mpa |
| rpm |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
m³/min |
KW |
| BK6008 |
125(5") |
850 |
8,66 |
2,54 |
8,04 |
4,49 |
7,56 |
6,03 |
7,16 |
7,59 |
6,81 |
9,40 |
6,49 |
11,21 |
|
|
|
|
| 1000 |
10,45 |
2,99 |
9,83 |
5,28 |
9,35 |
7,10 |
8,95 |
8,93 |
8,6 |
11,06 |
8,28 |
13,19 |
7,98 |
14,81 |
7,72 |
16,85 |
| 1150 |
12,24 |
3,44 |
11,62 |
6,07 |
11,14 |
8,16 |
10,74 |
10,27 |
10,39 |
12,72 |
10,07 |
15,17 |
9,77 |
17,03 |
9,51 |
19,37 |
| 1250 |
13,44 |
3,74 |
12,82 |
6,60 |
12,34 |
8,87 |
11,93 |
11,16 |
11,59 |
13,82 |
11,26 |
16,49 |
10,97 |
18,51 |
10,70 |
21,06 |
| 1400 |
15,23 |
4,19 |
14,61 |
7,39 |
14,13 |
9,94 |
13,72 |
12,50 |
13,38 |
15,48 |
13,06 |
18,46 |
12,76 |
20,73 |
12,49 |
23,59 |
| 1500 |
16,42 |
4,49 |
15,80 |
7,92 |
15,33 |
10,65 |
14,92 |
13,40 |
14,57 |
16,59 |
14,25 |
19,78 |
13,95 |
22,22 |
13,69 |
25,27 |
| 1650 |
18,22 |
4,94 |
17,59 |
8,72 |
17,12 |
11,71 |
16,71 |
14,74 |
16,36 |
18,25 |
16,04 |
21,76 |
15,74 |
24,44 |
15,48 |
27,80 |
| 1800 |
20,01 |
5,39 |
19,39 |
9,51 |
18,91 |
12,78 |
18,50 |
16,08 |
18,16 |
19,91 |
17,83 |
23,74 |
17,54 |
26,66 |
17,27 |
30,32 |
3. Desenho dimensional
11-15KW
18,5-22KW
30KW
4. Desenho da tubulação
5. Vantagens
1) O material da engrenagem de transmissão é 40Cr, que é processado por têmpera de alta frequência, fabricado por engrenagens de retificação, com precisão de 5 graus, e sua vida útil atinge 50.000 horas. A parte de transmissão da engrenagem e a tampa externa são feitas de ferro fundido e têm rigidez suficiente para manter a posição do eixo sob carga máxima. As partes da tampa da engrenagem são processadas com precisão para instalação com os rolamentos.
2) Possui formas flexíveis de montagem devido à mesma estrutura na entrada e saída.
3) Adota uma estrutura de rolamento mais razoável, que pode aumentar a vida útil operacional do rolamento.
4) Possui baixo ruído, vibração e consumo de energia.
6. Acessórios
Válvula de alívio
É um dispositivo de segurança no sistema. Quando o sistema funciona anormalmente e a resistência é maior que o valor nominal, a válvula de alívio de pressão abre para descarregar o ar da válvula de alívio de pressão para evitar que o soprador e o motor fiquem sobrecarregados.
Válvula de retenção
É usada para evitar o refluxo de ar de alta pressão no sistema durante o desligamento. O refluxo pode causar reversão do soprador e, em seguida, causar mau funcionamento do soprador. O corpo da válvula é feito de ferro fundido.
