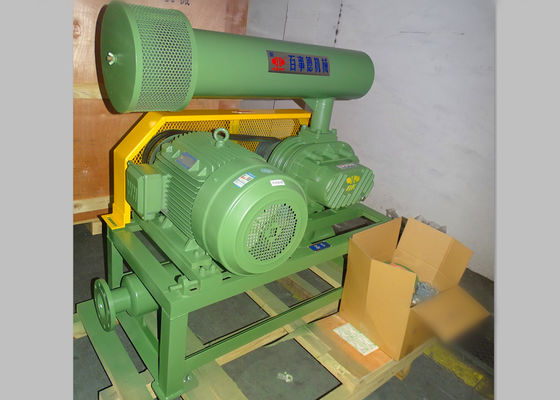

Ventilador de alta pressão pneumático pequeno das raizes 80KPA do transtorte

Ventilador de alta pressão pneumático pequeno das raizes 80KPA do transtorte

  • Ventilador de alta pressão pneumático pequeno das raizes 80KPA do transtorte
  • Ventilador de alta pressão pneumático pequeno das raizes 80KPA do transtorte
Ventilador de alta pressão pneumático pequeno das raizes 80KPA do transtorte
Detalhes do produto:
Lugar de origem: CHINA
Marca: BK
Certificação: ISO9001/ISO14001/CE
Número do modelo: BK6005
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiation
Detalhes da embalagem: Caso de madeira padrão da exportação
Tempo de entrega: 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 grupos pelo mês
Contato
Descrição de produto detalhada
Capacidade do ar: 4.58-12.74m3/min Pressão diferencial da descarga: 10-80kpa
Poder do motor: 2.2-22KW Furo da descarga: DN80 (3")
tipo refrigerando: Ar Aplicação:: Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o cimento, o e
Rolamento: NSK, foroption de SKF Cor: padrão RAL6011, ou personalizado
Realçar:

ventilador de alta pressão das raizes 80kpa

,

ventilador de alta pressão pequeno das raizes

,

ventilador giratório do lóbulo das raizes de alta pressão



Ventilador das raizes do lóbulo da aeração três, ventilador giratório, 10KPA - 80KPA, ventilador de ar





Sobre BK



O ventilador das raizes de BK é um tipo do produto projetado e fabricado de acordo com os padrões nacionais.

Este tipo ventilador é aplicado extensamente no tratamento da água da água de esgoto usado como um areator.





Especificações:



Modelo

BK6005

Capacidade do ar

3.54-11.74m3/min

Descarregue a pressão diferencial

10-80KPA

Velocidade giratória

850-1800rpm

Tipo do motor

2.2KW-22KW

380/400/415/440V, 3PHASES, 50/60HZ

Tipo do motor

Padrão: Motor de Siemens Beide ou de Wannan

Siemens e motor de ABB para sua opção

Tipo da instalação

Padrão: tipo horizontal.



Tipo vertical disponível para sua opção

N.W. do ventilador sem motor

241 quilogramas

Tamanho de embalagem aproximadamente.

1.5*1.05*1.75m (length*width*height)





Características:

1. tipo helicoidal engrenagens de sincronismo para a operação lisa

2. o estojo compacto, flexibilidade na instalação dá a usuários mais escolhas.

3. estrutura integral do impulsor e do eixo para evitar defeitos da estrutura rachada

4. Os selos do óleo de SKF feitos da borracha do fluoro com boa resistência de desgaste e resistência de alta temperatura são instalados.

5. Baixa vibração e consumo de energia pequeno.





Folha do parâmetro

Modelo Diâmetro do porto (milímetros) Velocidade Fluxo de ar da entrada (m3/min) e poder do eixo (quilowatts)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
RPM m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt
BK6005 80 (3") 850 5,01 1,66 4,58 2,95 4,26 3,90 3,99 4,87 3,75 6,00 3,54 7,13
1000 6,07 1,95 5,65 3,47 5,33 4,59 5,05 5,73 4,82 7,06 4,60 8,39 4,40 9,45 4,22 10,73
1150 7,13 2,24 6,71 3,99 6,39 5,28 6,11 6,59 5,88 8,12 5,67 9,65 5,46 10,87 5,29 12,33
1250 7,84 2,44 7,42 4,34 7,10 5,74 6,82 7,16 6,59 8,82 6,38 10,49 6,17 11,82 5,99 13,41
1400 8,91 2,73 8,48 4,86 8,16 6,43 7,89 8,02 7,65 9,88 7,44 11,74 7,23 13,24 7,06 15,02
1500 9,61 2,92 9,19 5,21 8,87 6,89 8,59 8,60 8,36 10,59 8,15 12,58 7,94 14,18 7,76 16,09
1650 10,68 3,22 10,25 5,73 9,93 7,58 9,66 9,46 9,42 11,65 9,21 13,84 9,00 15,60 8,83 17,70
1800 11,74 3,51 11,31 6,25 11,00 8,27 10,72 10,32 10,49 12,71 10,27 15,10 10,07 17,02 9,89 19,31



Estrutura do corpo principal do ventilador


Ventilador de alta pressão pneumático pequeno das raizes 80KPA do transtorte 0





Não.

Nome de parte

Qty.



Não.

Nome de parte

Qty.



Não.

Nome de parte

Qty.

1

Fundamento

2



9

Tampa de extremidade esquerda

1



17

Tanque de óleo

1

2

Parafuso do hexágono

4



10

Pino redondo

4



18

Engrenagem

2

3

Selo de Antidust

1



11

Embalagem

1



19

Chave

2

4

Impulsor da movimentação

1



12

Selo do óleo

4



20

Luva axial

2

5

Rolamento

2



13

Tampa de extremidade direita

1



21

Rolamento

2

6

Impulsor conduzido

2



14

Parafuso

16



22

Placa de rolamento

2

7

Copo da poeira

1



15

Respiradouro

1



23

Almofada ajustável

diversos

8

Bocal de graxa

2



16

Parafuso

8



24

Porca magnética

1





Desenho de montagem do pacote do ventilador



Ventilador de alta pressão pneumático pequeno das raizes 80KPA do transtorte 1





Fonte padrão do espaço



1. corpo principal do ventilador

2. pressão para aliviar a válvula

3. válvula de verificação

4. silencioso da entrada (com filtro de ar)

5. silencioso da descarga

6. base pública (com tampa da correia)

7. almofada de borracha da junção flexível e do choque

8. polia do motor

9. calibre de pressão

10. V-correia

11. parafusos e porcas e outras peças da conexão

12. motor elétrico
