Refrigerar de ar três capacidade mais alta de alta pressão do ventilador 22-160kw das raizes do cimento do lóbulo

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001/CE
Número do modelo:	BK9030S

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Detalhes da embalagem:	caso de madeira padrão da exportação
Tempo de entrega:	5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento:	L / C, T / T
Habilidade da fonte:	50 conjuntos por mês

Contato

Descrição de produto detalhada

Tipo:	Deslocamento positivo, tipo de raízes, transporte de ar	Capacidade aérea:	71,52-116,5 m³/min
Descarregue a pressão diferencial:	10-80KPA	Potência do motor:	37-220KW
Furo de descarga:	DN250 (10")	Tipo de refrigeração:	Ar
Aplicação::	Aeração, lavagem por retrocesso, transporte pneumático, aplicados ao tratamento de água, cimento, li	Materiais principais:	Ferro fundido
Destacar:	ventilador de alta pressão 22kw das raizes , ventilador de alta pressão 160kw das raizes , alta pressão do ventilador das raizes

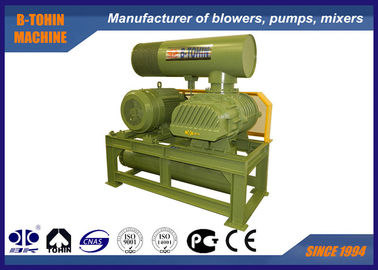

Soprador de Raízes de Três Lobos com Resfriamento a Ar, 22-160KW, soprador de ar de maior capacidade

O soprador de raízes de três lâminas BK9030 é amplamente utilizado para sistemas de transporte pneumático, em muitos tipos de indústrias, como porcelana, materiais de construção, fabricação de papel, fundição, energia, petróleo, química, têxtil, aquicultura, tratamento de esgoto, alimentos, etc.

Ele pode combinar com um tipo vertical ou um tipo horizontal de silenciador, ou combinar com um isolador de ruído para obter o melhor resultado na redução do ruído.

Especificações:

Modelo	BK9030S
Capacidade de ar	71,52-116,5m³/min
Pressão diferencial de descarga	10-80KPA
Velocidade rotacional	850-1500rpm
Tipo de motor	37KW-220KW 380/400/415/440V, 3FASES, 50/60HZ, motor de frequência também disponível
Marca do motor	Padrão: Siemens Beide ou motor Wannan Motor Siemens e ABB para sua opção
Tipo de instalação	Padrão: tipo horizontal. Tipo vertical disponível para sua opção
Cor	Personalizado, padrão de RAL6011
P.S. do soprador sem motor	1300kg
Tamanho da embalagem Aprox.	2,621,782,5m (comprimentolarguraaltura)

Características:

1. Com silenciadores de entrada e saída equipados, o ruído do soprador é baixo.

2. A curva do rotor otimizada é adotada para melhorar a eficiência do soprador.

3. Saída de ar limpo e livre de graxa.

4. Tecnologia CAD/CAM: O rotor do impulsor, a carcaça, a placa de extremidade e outros componentes-chave são feitos por

processamento digital.

5. Boa aparência: A máquina tem design otimizado, formato agradável e estrutura compacta.

Folha de parâmetros

Modelo	Diâmetro da porta (mm)	Velocidade	Capacidade de entrada (m3/min) e potência do eixo (KW)
			0,1kgf/cm2		0,2kgf/cm2		0,3kgf/cm2		0,4kgf/cm2		0,5kgf/cm2		0,6kgf/cm2		0,7kgf/cm2		0,8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0,01Mpa		0,02Mpa		0,03Mpa		0,04Mpa		0,05Mpa		0,06Mpa		0,07Mpa		0,08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK9030S	250(10")	850	63,04	31,99	60,19	40,17	58,00	48,36	56,16	56,54	54,53	64,73	53,06	72,91
		1000	75,38	37,63	72,53	47,26	70,34	56,89	68,50	66,52	66,87	76,15	65,40	85,78	64,05	95,41	62,8	105,0
		1150	87,72	43,27	84,87	54,35	82,68	65,42	80,84	76,50	79,21	87,57	77,74	98,65	76,39	109,7	75,14	120,8
		1250	95,95	47,04	93,09	59,08	90,91	71,11	89,06	83,15	87,44	95,19	85,97	107,2	84,62	119,3	83,36	131,3
		1400	108,3	52,68	105,4	66,16	103,2	79,65	101,4	93,13	99,78	106,6	98,31	117,6	96,96	133,6	95,7	147,1
		1500	116,5	56,45	113,7	70,89	111,5	85,34	109,6	99,78	108,0	114,2	106,5	128,70	105,20	143,10	109,3	157,6

Estrutura do corpo principal do soprador

Refrigerar de ar três capacidade mais alta de alta pressão do ventilador 22-160kw das raizes do cimento do lóbulo 0

Nº	Nome da peça	Qtd.	Nº	Nome da peça	Qtd.	Nº	Nome da peça	Qtd.
1	Base	2	9	Tampa da extremidade esquerda	1	17	Tanque de óleo	1
2	Parafuso sextavado	4	10	Pino redondo	4	18	Engrenagem	2
3	Vedação contra poeira	1	11	Carcaça	1	19	Chave	2
4	Impulsor de acionamento	1	12	Vedação de óleo	4	20	Manga axial	2
5	Rolamento	2	13	Tampa da extremidade direita	1	21	Rolamento	2
6	Impulsor acionado	2	14	Parafuso	16	22	Placa de rolamento	2
7	Copo de poeira	1	15	Respiradouro	1	23	Almofada ajustável	vários
8	Bico de graxa	2	16	Parafuso	8	24	Porca magnética	1
