Fabricante profissional de vários tipos dos ventiladores
 |
| Lugar de origem: | China |
| Marca: | BK |
| Certificação: | ISO9001/ISO14001/CE |
| Número do modelo: | BK6005 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | caso de madeira padrão da exportação |
| Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | 100 conjuntos por mês |
| Capacidade do ar: | 4.58-12.74m3/min | Pressão diferencial da descarga: | 10-80kpa |
|---|---|---|---|
| Poder do motor: | 2.2-22KW | Furo da descarga: | DN80 (3") |
| tipo refrigerando: | Ar | Aplicação:: | Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o cimento, o e |
| Rolamento: | NSK, foroption de SKF | Cor: | padrão RAL6011, ou personalizado |
| Realçar: | ventilador giratório de alta pressão do lóbulo,ventilador de alta pressão das raizes do lóbulo giratório,NSK que carrega o ventilador de alta pressão das raizes |
||

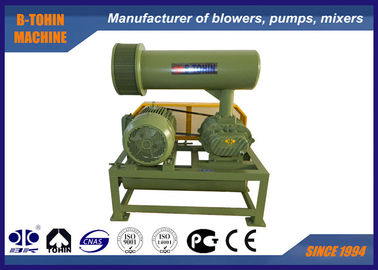

Ventilador das raizes do lóbulo da aeração três, ventilador giratório, 10KPA - 80KPA, ventilador de ar
Sobre BK
O ventilador das raizes de BK é um tipo do produto projetado e fabricado de acordo com os padrões nacionais.
Este tipo ventilador é aplicado extensamente no tratamento da água da água de esgoto usado como um areator.
Especificações:
|
Modelo |
BK6005 |
|
Capacidade do ar |
3.84-12.74m3/min |
|
Descarregue a pressão diferencial |
10-50KPA |
|
Velocidade giratória |
850-1800rpm |
|
Tipo do motor |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
|
Tipo da instalação |
Padrão: tipo horizontal. Tipo vertical disponível para sua opção |
|
N.W. do ventilador sem motor |
241 quilogramas |
|
Tamanho de embalagem aproximadamente. |
1.5*1.05*1.75m (length*width*height) |
Características:
1. tipo helicoidal engrenagens de sincronismo para a operação lisa
2. o estojo compacto, flexibilidade na instalação dá a usuários mais escolhas.
3. estrutura integral do impulsor e do eixo para evitar defeitos da estrutura rachada
4. Os selos do óleo de SKF feitos da borracha do fluoro com boa resistência de desgaste e resistência de alta temperatura são instalados.
5. Baixa vibração e consumo de energia pequeno.
Folha do parâmetro
| Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
| BK6005 | 80 (3") | 850 | 5,44 | 1,69 | 4,97 | 3,01 | 4,63 | 3,98 | 4,33 | 4,97 |
| 1000 | 6,59 | 1,99 | 6,13 | 3,54 | 5,78 | 4,69 | 5,48 | 5,85 | ||
| 1150 | 7,74 | 2,29 | 7,28 | 4,08 | 6,93 | 5,39 | 6,63 | 6,72 | ||
| 1250 | 8,51 | 2,49 | 8,05 | 4,43 | 7,70 | 5,86 | 7,40 | 7,31 | ||
| 1400 | 9,66 | 2,79 | 9,20 | 4,96 | 8,86 | 6,56 | 8,56 | 8,19 | ||
| 1500 | 10,43 | 2,98 | 9,97 | 5,32 | 9,63 | 7,03 | 9,33 | 8,77 | ||
| 1650 | 11,59 | 3,28 | 11,12 | 5,85 | 10,78 | 7,73 | 10,48 | 9,65 | ||
| 1800 | 12,74 | 3,58 | 12,28 | 6,38 | 11,93 | 8,44 | 11,63 | 10,53 | ||
| Modelo | Diâmetro portuário (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
| BK6005 | 80 (3") | 850 | 4,07 | 6,12 | 3,84 | 7,28 | ||||
| 1000 | 5,23 | 7,20 | 5,00 | 8,56 | 4,77 | 9,65 | 4,58 | 10,94 | ||
| 1150 | 6,38 | 8,28 | 6,15 | 9,84 | 5,93 | 11,09 | 5,74 | 12,59 | ||
| 1250 | 7,15 | 9,01 | 6,92 | 10,70 | 6,70 | 12,06 | 6,50 | 13,68 | ||
| 1400 | 8,30 | 10,09 | 8,07 | 11,98 | 7,85 | 13,51 | 7,66 | 15,32 | ||
| 1500 | 9,07 | 10,81 | 8,84 | 12,84 | 8,62 | 14,47 | 8,43 | 16,42 | ||
| 1650 | 10,23 | 11,89 | 9,99 | 14,12 | 9,77 | 15,92 | 9,58 | 18,06 | ||
| 1800 | 11,38 | 12,97 | 11,15 | 15,41 | 10,92 | 17,36 | 10,73 | 19 | ||
Estrutura do corpo principal do ventilador
|
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
|
Não. |
Nome de parte |
Qty. |
|
1 |
Fundamento |
2 |
|
9 |
Tampa de extremidade esquerda |
1 |
|
17 |
Tanque de óleo |
1 |
|
2 |
Parafuso do hexágono |
4 |
|
10 |
Pino redondo |
4 |
|
18 |
Engrenagem |
2 |
|
3 |
Selo de Antidust |
1 |
|
11 |
Embalagem |
1 |
|
19 |
Chave |
2 |
|
4 |
Impulsor da movimentação |
1 |
|
12 |
Selo do óleo |
4 |
|
20 |
Luva axial |
2 |
|
5 |
Rolamento |
2 |
|
13 |
Tampa de extremidade direita |
1 |
|
21 |
Rolamento |
2 |
|
6 |
Impulsor conduzido |
2 |
|
14 |
Parafuso |
16 |
|
22 |
Placa de rolamento |
2 |
|
7 |
Copo da poeira |
1 |
|
15 |
Respiradouro |
1 |
|
23 |
Almofada ajustável |
diversos |
|
8 |
Bocal de graxa |
2 |
|
16 |
Parafuso |
8 |
|
24 |
Porca magnética |
1 |
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. corpo principal do ventilador
2. pressão para aliviar a válvula
3. válvula de verificação
4. silencioso da entrada (com filtro de ar)
5. silencioso da descarga
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia do motor
9. calibre de pressão
10. V-correia
11. parafusos e porcas e outras peças da conexão
12. motor elétrico
