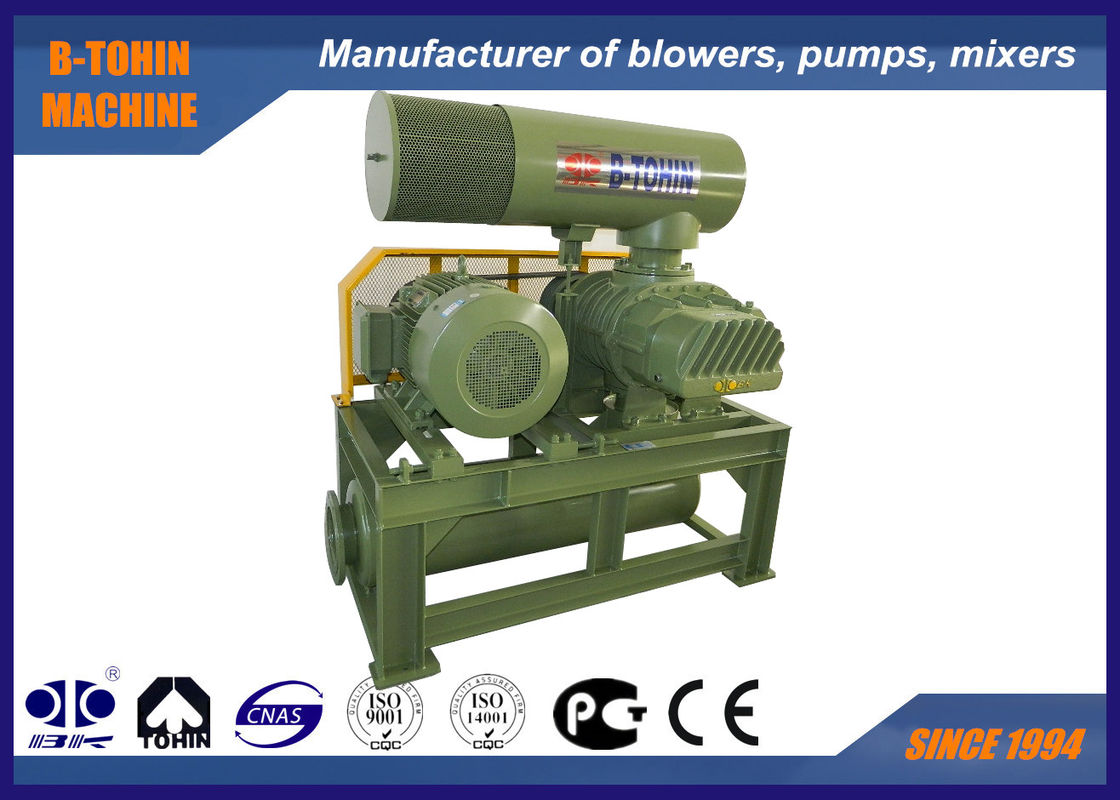

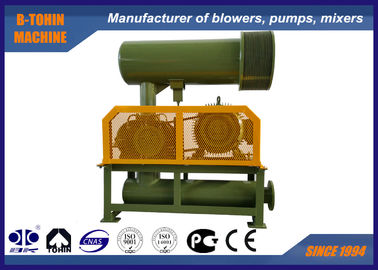

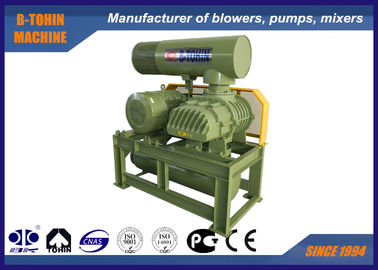

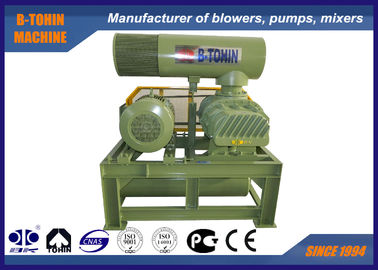

Soprador de Raízes de Três Lóbulos Positivo, pressão 10-80KPA, velocidade rotacional 700-1500rpm
O soprador Roots é amplamente utilizado em eletricidade, petróleo, indústria siderúrgica, perfumaria, alimentos, produção de oxigênio, fiação,
embalagem a vácuo, fabricação de papel, aquicultura, tratamento de esgoto, transporte pneumático, etc.
Especificações:
|
Modelo
|
BK8016S
|
|
Capacidade de ar
|
15.21-47.14m3/min
|
|
Pressão diferencial de descarga
|
10-80KPA
|
|
Velocidade rotacional
|
700-1500rpm
|
|
Tipo de motor
|
30KW-90KW
380/400/415/440V, 3 FASES, 50/60HZ, motor de frequência também disponível
|
|
Tipo de instalação
|
Padrão: tipo horizontal
Tipo vertical disponível para sua opção
|
| Cor |
Personalizado, padrão RAL6011 |
|
P.L. do soprador sem motor
|
730 kg
|
|
Tamanho da embalagem Aprox.
|
2.1*1.5*2.35 (comprimento*largura*altura)
|
| Modelo |
Diâmetro do Porto (MM) |
Velocidade |
Fluxo de ar de entrada (m3/min) e potência do eixo (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150 (6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Características:
1. Engrenagens de temporização tipo helicoidal para operação suave
2. Compacto, flexibilidade na instalação oferece mais opções aos usuários.
3. Adota estrutura integral do impulsor, mais estável em operação.
4. Adota retentores de óleo importados feitos de borracha fluorada, que possuem boa resistência ao desgaste e resistência a altas temperaturas.
5. Pequena vibração e consumo de energia econômico.
Folha de parâmetros
Padrões de fabricação
Os produtos fornecidos pelo fornecedor são fabricados de acordo com os seguintes padrões:
JISB8341-1995 "Método de teste e inspeção de compressor de deslocamento"
JB/T8941.1-1999 "Condições para soprador Roots de aplicação geral"
JB/T8941.2-1999 "Método de teste de desempenho para soprador Roots de aplicação geral"
GB/T 13306-91 GB / T 13306-91 "Placa de identificação"
Estrutura do corpo principal do soprador
|
Nº
|
Nome da peça
|
Qtd.
|
|
Nº
|
Nome da peça
|
Qtd.
|
|
Nº
|
Nome da peça
|
Qtd.
|
|
1
|
Base
|
2
|
|
9
|
Tampa da extremidade esquerda
|
1
|
|
17
|
Tanque de óleo
|
1
|
|
2
|
Parafuso sextavado
|
4
|
|
10
|
Pino redondo
|
4
|
|
18
|
Engrenagem
|
2
|
|
3
|
Retentor anti-poeira
|
1
|
|
11
|
Carcaça
|
1
|
|
19
|
Chave
|
2
|
|
4
|
Impulsor de acionamento
|
1
|
|
12
|
Retentor de óleo
|
4
|
|
20
|
Manga axial
|
2
|
|
5
|
Rolamento da extremidade de acionamento
|
2
|
|
13
|
Tampa da extremidade direita
|
1
|
|
21
|
Rolamento da extremidade da engrenagem
|
2
|
|
6
|
Impulsor acionado
|
2
|
|
14
|
Parafuso
|
16
|
|
22
|
Placa de rolamento
|
2
|
|
7
|
Tampa de poeira
|
1
|
|
15
|
Respiro
|
1
|
|
23
|
Pad ajustável
|
vários
|
|
8
|
Bico de graxa
|
2
|
|
16
|
Parafuso de montagem
|
8
|
|
24
|
Porca magnética
|
1
|
Desenho de montagem do pacote do soprador
Escopo de fornecimento padrão
1. soprador de eixo nu
2. válvula de alívio
3. válvula de retenção tipo wafer de lodo
4. silenciador de entrada (com filtro de ar)
O silenciador de amortecimento é adotado para eliminar principalmente o ruído do fluxo de ar na entrada do soprador. É soldado por cilindro externo, cilindro interno, flange e outras peças, e o material de absorção de som é colocado entre os cilindros interno e externo para peso leve, baixa resistência e melhor efeito de redução de ruído. O silenciador é feito de aço A3.
5. silenciador de descarga
6. Base do soprador e do motor (com capa da correia)
7. junta flexível de borracha e amortecedor
8. polia do motor
9. medidor de pressão
10. correia em V
11. parafusos e porcas e outras peças de conexão
12. motor elétrico
Peças opcionais como gabinete acústico, gabinete de controle, válvula de partida automática e peças de reposição estão disponíveis.
