Lugar de origem: | CHINA |
Marca: | B-TOHIN |
Certificação: | ISO9001 / ISO14001 |
Número do modelo: | BKW9020S |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Detalhes da embalagem: | Exportação caixa de madeira |
Tempo de entrega: | 30 dias úteis |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 30 conjuntos/mês |
Nome do produto: | Bloqueador de raízes de três lobos | Fluxo de ar: | 400,72 m3/min-73,32 m3/min |
---|---|---|---|
Pacote: | Caixa de madeira | Tipo de refrigeração: | Água |
RPM do soprador: | 1000-1500 RPM | Voltagem: | 380V/400V/415V/440V/Customizado |
Frequência: | 50 Hz/60 Hz | Aplicação: | Tratamento de águas residuais |
Tipo de instalação:: | horizontal ou vertical | Port Dia.: | 200mm (8") |
Poder do eixo: | 59-126,9 kW | Vantagem: | Baixo ruído e vibração, pequeno e compacto |
Água refrigerando: | 15 L/MIN | ||
Destacar: | ventilador giratório do lóbulo três,ventilador giratório do lóbulo 80kpa,ventilador do lóbulo das raizes três |

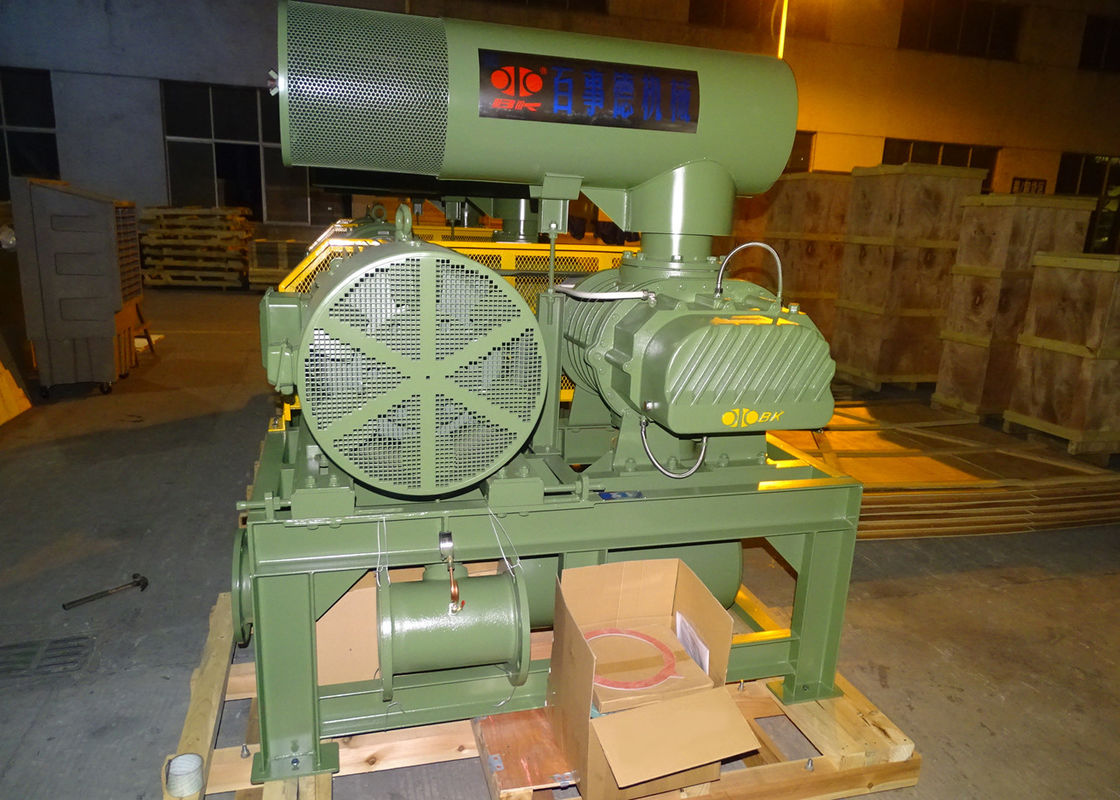

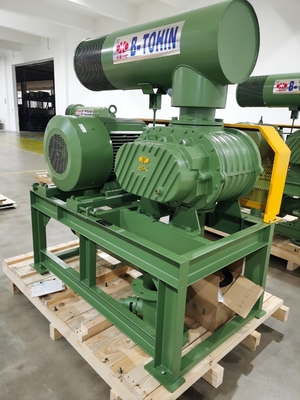

Sobre o BKW9020S
BKW9020S Roots Blower herda a maioria dos componentes do BK9020, adota resfriamento a água na cobertura do rolamento, o que pode reduzir a temperatura do rolamento ao trabalhar e prolongar a longevidade,O tamanho do furo é DN250, que pode gerar uma capacidade maior adequada para a utilização em fábricas de cimento e centrais elétricas.
O soprador de raízes da série BKW herda a maioria dos componentes da série Bk, adota refrigeração por água na cobertura do rolamento, o que pode reduzir a temperatura do rolamento durante o trabalho e prolongar a longevidade,também tem uma grande capacidade de pressão.
Especificações
Pressão diferencial de descarga | 60-100KPA |
Capacidade aérea | 400,72 m3/min-73,32 m3/min |
Velocidade de rotação | 1000 rpm-1500 rpm |
Tipo de motor | 30 kW-132 kW 380/400/415/440V, 3 fases, 50/60HZ |
Marca do motor | Padrão: motor Siemens Beide ou Wannan Motor Siemens e ABB para a sua opção |
Tipo de instalação | Padrão: tipo horizontal. Tipo vertical disponível para a sua opção |
N.W. do soprador sem motor | 1310 kg |
Tamanho da embalagem Aproximadamente. | 2.62*1,78*2,60m (longo*largo*alto) |
Características | 1- engrenagens helicoidais para uma operação suave 2Compacto e flexível na instalação, oferece aos utilizadores mais opções. 3- Estrutura integrada do impulsor e do eixo para uma operação mais estável e suave 4Adotar selos de óleo importados feitos de borracha fluorada com grande resistência ao desgaste e resistência à alta temperatura. 5Baixo ruído, baixa vibração e baixo consumo de energia. |
Parâmetros
Modelo | Dia do porto (MM) | Velocidade | Fluxo de ar de entrada (m3/min) e potência do eixo (KW) (m)3/min) | |||||||||||
00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | 00,9 kgf/cm2 | 10,0 kgf/cm2 | Refrigeração Água |
|||||||||
6000 mmH2O | 7000 mmH2O | 8000 mmH2O | 9000 mmH2O | 10000 mmH2O | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
RPM | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L/min | |||
BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 |
Descrição das partes do soprador
Cássaro | Fabricados em ferro fundido HT200 Estrutura ENDLESS adotada para melhorar a eficiência, uma vez usinada por centro CNC com alta precisão |
Rotor (eixo e percurso) | Fabricado em ferro fundido QT500 O impulsor e o eixo são fundidos como parte integrante. Adopção de planadores NC para usinagem para alcançar alta precisão |
Rolamentos de terminação de engrenagem | Fabricado em GCr15 Marca NSK, rolamento de esferas angulares de contacto de duas fileiras,com um comprimento de diâmetro não superior a 50 mm, |
Rolamento de extremo do acionamento | Fabricado em GCr15 Marca NSK, rolamentos cilíndricos |
Equipamento | Fabricado em 20CrMnTi Estrutura do bisel para uma circulação mais suave |
Selo de óleo | Fabricados em fibras sintéticas suporta altas temperaturas e tem uma vida mais longa. |
Dimensão do Esboço do Produto
BKWFolha de dimensões de esboço | Unidade: mm | |||||||||||||||||
Tipo |
Porto Dia | Potência do motor | A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | 4-M16×h | Peso ((kg) |
BKW4005 | 40 (((1,5") | 1.5·4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-M16×300 | 65 |
BKW4007 | 50 (((2") | 1.5 ¢5.5 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-M16×300 | 92 |
BKW5003 | 65 (((2,5") | 5.5 ¢7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16×300 | 181 |
11 ¢15 | 474 | 538 | ||||||||||||||||
BKW5006 | 100 (((4") | 5.5 ¢7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16×300 | 214 |
11 ¢15 | 489 | 553 | ||||||||||||||||
18.522. | 534 | 598 | ||||||||||||||||
BKW6005 | 80 (((3") | 5.5 ¢7.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16×300 | 256 |
11 ~ 15 | 458 | 532 | ||||||||||||||||
18.522. | 493 | 567 | ||||||||||||||||
BKW6008 | 125 (((5") | 5.5 ¢7.5 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-M16×400 | 305 |
11 ¢15 | 410 | 495 | ||||||||||||||||
18.522. | 455 | 540 | ||||||||||||||||
30 | 495 | 580 | ||||||||||||||||
37 ¢ 45 | 560 | 645 | ||||||||||||||||
BKW7006 | 100 (((4") | 11 ~ 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-M16×400 | 400 |
18.522. | 534 | 608 | ||||||||||||||||
30 | 574 | 648 | ||||||||||||||||
37 ¢ 45 | 636 | 710 | ||||||||||||||||
BKW7011 | 150 (((6") | 11 ¢15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16×400 | 492 |
18.522. | 457 | 550 | ||||||||||||||||
30 | 497 | 590 | ||||||||||||||||
37 ¢ 45 | 559 | 652 | ||||||||||||||||
BKW8016S | 150 (((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-M16×400 | 730 |
BKW8024S | 200 (((8") | 22 ¢ 90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16×400 | 800 |
BKW9020S | 200 (((8") | 30°132 | 4-M16×400 | |||||||||||||||
BKW9030S | 250 (((10") | 37 ¢ 90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-M16×400 | 1300 |
110 ~ 220 | 960 | 1070 | ||||||||||||||||
BKW10027S | 300 (((12") | 37 ~ 90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-M16×400 | 1600 |
10 ¢ 220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
BKW10034S | 350 (((14") | 75 ¢ 315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-M16×400 | 1900 |
Os acessórios normais incluem: silenciador de entrada e saída, manômetro de pressão, estrutura de base, poleia do ventilador, poleia do motor, cinto, protector do cinto, válvula de relevo, válvula de retenção. | ||||||||||||||||||
Os pesos acima referem-se apenas aos acessórios normais, excluindo o motor. | ||||||||||||||||||
A dimensão do soprador, equipado com motor de alta tensão, será fornecida especialmente. |
Princípio de funcionamento
O soprador de raízes é um soprador de cubos, e ele descarrega uma quantidade fixa de ar em proporção à sua velocidade de rotação.Comparado com dois lobos soprador, é de menos pulsos de ar, menor mudança de carga, maior resistência, menor ruído e vibração.
Dois eixos paralelos têm três lóbulos cada, todos os lóbulos mantêm uma pequena distância entre si e habitação no interior.Um certo ar será absorvido na entrada e transferido da superfície interna da caixa para a porta de descarga do soprador.
Dois eixos serão girados pelas engrenagens de tempo, sem qualquer toque entre os lóbulos, para que possa ser girado a alta velocidade sem qualquer lubrificação no interior.Configuração simples■ Funcionamento suave; boa estabilização de desempenho.
É necessária água limpa sem substâncias estranhas.
A temperatura da água deve ser inferior a 40 °C.
