Lugar de origem: | CHINA |
Marca: | B-TOHIN |
Certificação: | ISO9001 / ISO14001 |
Número do modelo: | BSG360RB |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Detalhes da embalagem: | CASO DE MADEIRA DA EXPORTAÇÃO |
Tempo de entrega: | 30 DIAS DE TRABALHO |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 30 GRUPOS POR O MÊS |
Descrição: | Ventilador BSG360RB do parafuso | Pressão: | 40-150Kpa |
---|---|---|---|
Fluxo de ar: | 101.2/min-203.7m3/min | Pacote: | caso de madeira |
Poder do eixo: | 122kw-474.8kw | Tipo refrigerando: | Óleo |
Realçar: | Tipo ventilador de VFD do parafuso,Ventilador do parafuso de VFD com economia de energia,Ventilador do parafuso do motor do ímã permanente |

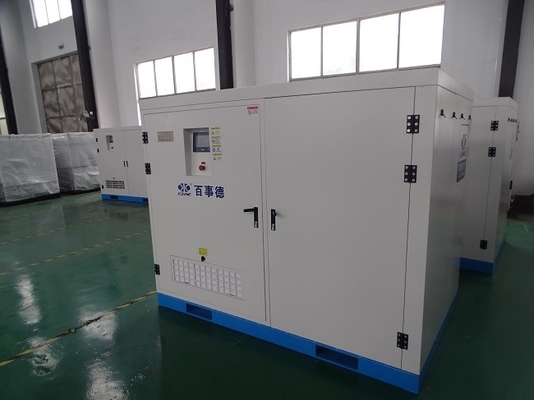

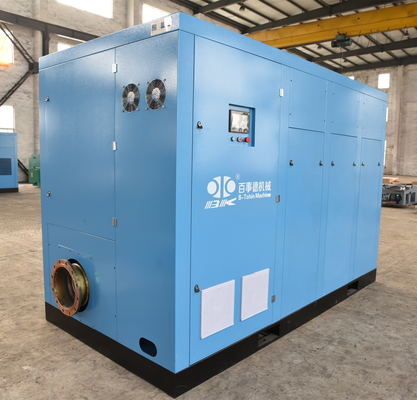

Ventilador BSG360RB do parafuso
Princípio de funcionamento
1. Começos da sução
2. as extremidades e a compressão da sução começam
3. Durante a compressão
4. as extremidades da compressão e a descarga do ar começam
Características
Economia de energia
Os agradecimentos ao princípio adiabático da compressão, a eficiência total do ventilador livre de óleo do parafuso excedem 75%, salvar mais a energia de 20%-35% do que o ventilador das raizes. O ventilador é caracterizado com pressão mais alta da descarga e pulso de uma mais baixa pressão.
De baixo nível de ruído
O ruído aerodinâmico do rotor do parafuso é muito pequeno, e a saída lisa elimina a liberação repentina do ar interno, e a entrada e a tomada de ar onduladas minimizam flutuações do fluxo de ar, assim que o ruído é menos do que aquele de ventiladores tradicionais.
Inteligente
O controle inteligente do PLC, o controlo a distância e os vários métodos de uma comunicação são convenientes para a operação e a gestão
Baixo custo
O projeto estrutural aperfeiçoado permite a durabilidade do produto com menos consumo. Igualmente nenhuma infraestrutura especial é exigido devido ao corredor liso e à carga pequena da unidade.
Parâmetros
Descrição das peças do ventilador
Corpo principal do ventilador do parafuso do eixo |
projeto do rotor do perfil da eficiência elevada ●adote a engrenagem síncrono e a engrenagem da movimentação da categoria padrão nacional 5 da precisão ●O arranjo de carregamento inovativo do parafuso, de rolamento radial fixo e do rolamento empurrado adotou para aumentar a vida útil ●a separação do petróleo e gás entre a câmara de compressão e a câmara da lubrificação realizou pelo selo de labirinto + pelo selo do anel do carbono, assegurando a descarga do ar puro. |
|
Motor do ímã permanente |
As propriedades magnéticas, nenhuma energia externo são exigidas manter seu campo magnético |
|
Sistema de lubrificação do óleo |
Forçado mais seguro - sistema de refrigeração da lubrificação da circulação projetado separadamente |
|
Sistema de controlo da operação |
Instrumento da monitoração da estação, módulo de controle do sinal, inversor, tela táctil, etc. integrados, nenhuma instalação adicional exigida |
Espaço da fonte
Artigos | Descrição | Unidade | Qty. | Observações |
1 | Corpo principal do ventilador | ajuste | 1 | |
2 | Motor | ajuste | 1 | VFD |
3 | Ventilador de refrigeração | ajuste | 1 | |
4 | Permutador de calor | ajuste | 1 | |
5 | Filtro de ar | ajuste | 1 | |
6 | Filtro de óleo | ajuste | 1 | |
7 | Válvula de pressão | ajuste | 1 | |
8 | Bomba de óleo | ajuste | 1 | |
9 | Tubulação da conexão | PCes | 1 | |
10 | Contator | ajuste | 1 | Siemens ou Schneider |
11 | Inversor | ajuste | 1 | Taiwan QMA |
12 | Cerco | ajuste | 1 | |
13 | Válvula de verificação | ajuste | 1 | |
14 | Junção de expansão de aço inoxidável | ajuste | 1 | |
15 | Válvula de escape | ajuste | 1 |
