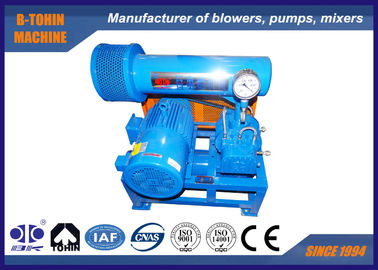

ventilador 10kpa de 10m3/Min Rotary High Pressure Roots - gaseificador seguro do tri lóbulo de 50 Kpa

Detalhes do produto:

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 grupo
Preço:	Negotiation
Detalhes da embalagem:	Caixa de madeira padrão de exportação
Tempo de entrega:	5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	100 grupos pelo mês

Contato

Descrição de produto detalhada

Capacidade do ar:	5.68-18.41m3/min	Descarregue a pressão diferencial:	10-50KPA
Poder do motor:	4-22KW	Furo da descarga:	DN100 (4")
Tipo de resfriamento:	Ar	Aplicação::	Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o cimento, o e
vedação de óleo:	Tipo de SKF	Rolamento:	NSK, foroption de SKF
Realçar:	ventilador de alta pressão giratório das raizes , ventilador de alta pressão de 50 raizes do kpa , ventilador de 50 raizes do lóbulo do kpa tri

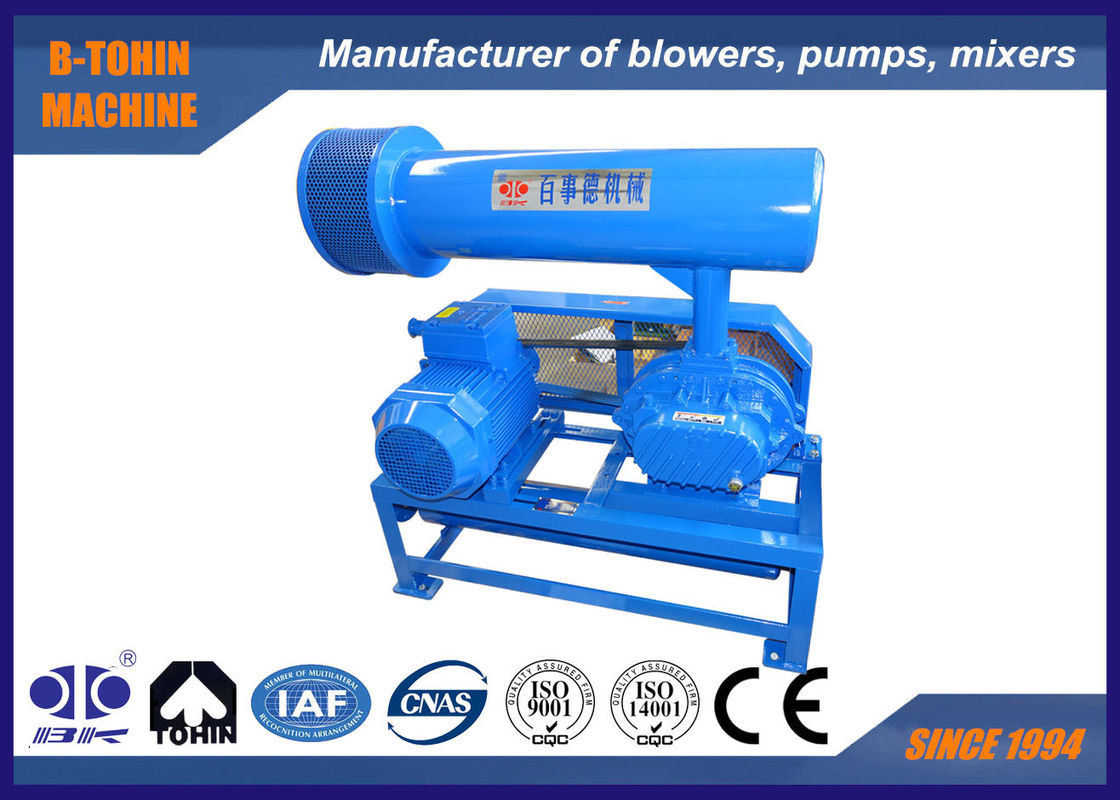

ventilador das raizes do lóbulo 10m3/min três, ventilador giratório, 10KPA - 50KPA, gaseificador seguro

Sobre BK

O ventilador das raizes de BK é um tipo do produto projetado e fabricado de acordo com os padrões nacionais.

Este tipo ventilador é aplicado extensamente na indústria do tratamento da água da água de esgoto e do transtorte pneumático.

Especificações:

Modelo	BK5009
Capacidade do ar	5.68-18.41m3/min
Descarregue a pressão diferencial	10-50KPA
Velocidade giratória	850-2000rpm
Tipo do motor	4KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ
Tipo do motor	Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção
Tipo da instalação	Padrão: tipo horizontal. Tipo vertical disponível para sua opção
N.W. do ventilador sem motor	239 quilogramas
Tamanho de embalagem aproximadamente.	1.51.051.75m (lengthwidthheight)

Características:

1. tipo helicoidal engrenagens de sincronismo para a operação lisa

2. o estojo compacto, flexibilidade na instalação dá a usuários mais escolhas.

3. estrutura integral do impulsor e do eixo para impedir defeitos da estrutura rachada

4. adote os selos do óleo feitos da borracha do fluoro com resistência de desgaste perfeita e resistência de alta temperatura.

5. Baixa vibração e consumo de energia pequeno.

Folha do parâmetro

Modelo	Diâmetro portuário (Milímetro)	Velocidade	Capacidade da entrada (m3/min) e poder do eixo (quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa
		RPM	m³/min	Quilowatt	m³/min	Quilowatt	m³/min	Quilowatt	m³/min	Quilowatt	m³/min	Quilowatt
BK5009	100 (4")	850	7,05	2,12	6,48	3,60	6,05	5,43	5,68	6,29
		1000	8,53	2,49	7,97	4,23	7,53	6,39	7,17	7,40	6,85	9,14
		1150	10,01	2,87	9,45	4,86	9,01	7,35	8,65	8,51	8,33	10,51
		1250	11,00	3,12	10,44	5,29	10,00	7,99	9,64	9,25	9,32	11,43
		1350	11,99	3,37	11,43	5,71	10,99	8,63	10,62	9,99	10,31	12,34
		1500	13,47	3,74	12,91	6,35	12,47	9,59	12,11	11,10	11,79	13,71
		1600	14,46	3,99	13,90	6,77	13,46	10,23	13,10	11,84	12,78	14,63
		1750	15,94	4,37	15,38	7,40	14,94	11,18	14,58	12,95	14,26	16,00
		1850	16,93	4,62	16,37	7,83	15,93	11,82	15,57	13,69	15,25	16,91
		2000	18,41	4,99	17,85	8,46	17,41	12,78	17,05	14,80	16,73	18,28

Estrutura do corpo principal do ventilador

ventilador 10kpa de 10m3/Min Rotary High Pressure Roots - gaseificador seguro do tri lóbulo de 50 Kpa 0

Não.	Nome de parte	Qty.	Não.	Nome de parte	Qty.	Não.	Nome de parte	Qty.
1	Fundamento	2	9	Tampa de extremidade esquerda	1	17	Tanque de óleo	1
2	Parafuso do hexágono	4	10	Pino redondo	4	18	Engrenagem	2
3	Selo de Antidust	1	11	Embalagem	1	19	Chave	2
4	Impulsor da movimentação	1	12	Selo do óleo	4	20	Luva axial	2
5	Rolamento	2	13	Tampa de extremidade direita	1	21	Rolamento	2
6	Impulsor conduzido	2	14	Parafuso	16	22	Placa de rolamento	2
7	Copo da poeira	1	15	Respiradouro	1	23	Almofada ajustável	diversos
8	Bocal de graxa	2	16	Parafuso	8	24	Porca magnética	1
