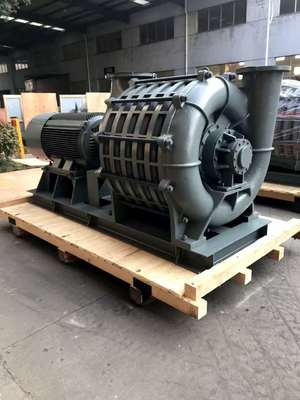

D65-(1.4-1.8),65m3/min Fluxo de ar de saída,98 KPa Pressão de entrada Soprador centrífugo de vários estágios

Bloqueador centrífugo de baixo ruído de vários estágios, bloqueador de ar para tratamento de águas residuais

Sobre o soprador centrífugo de vários estágios da série D

Somos um fabricante profissional de vários tipos de sopradores.podem também ser equipados com sistemas de controlo totalmente equipados. Amplamente utilizado no tratamento de águas residuais, fornecimento de gás de alto forno, carvão

Os sopradores centrífugos de vários estágios podem também ser utilizados para transportar outros gases especiais.

1Meio de transporte: ar limpo, gás natural, biogás, metano, hidrogénio, etc.

2Material da hélice: aço fundido e liga de alumínio

3Método de arrefecimento: arrefecimento a ar ou a água

4Método de condução: transmissão da correia

5Aplicação: tratamento de águas e águas residuais, limpeza de poeira a vácuo, secagem com faca de ar, flutuação e separação, zincagem e galvanização, enchimento de oxigénio, fabricação e impressão de papel,e combustão a ar, etc.. campos.

Especificações

Características

1Estrutura compacta: Elegante em aparência, estável em funcionamento e conveniente para instalação e manutenção.

2Funcionamento suave: o impulsionador de alta eficiência é otimizado para minimizar a força axial e corrigido estático-dinâmico para equilíbrio, garantindo que toda a unidade funcione sem problemas e de forma estável.

3. Baixo ruído: o soprador funciona sem qualquer atrito mecânico e o perfil razoável da lâmina minimiza o ruído.que podem ser significativamente atenuados por obstáculos, por isso não há quase ruído fora da sala de ventilação.

4. Lubrificação de rolamentos: A lubrificação a óleo é adotada para rolamentos, melhorando as condições de lubrificação e prolongando a vida útil dos rolamentos.

5Impeller: O impeller possui uma curva especial de material composto, que reduz as fugas internas e melhora a eficiência aerodinâmica e a eficiência geral da unidade.

6. Facil ajuste: a taxa de fluxo pode ser ajustada dentro de um certo intervalo apenas usando a válvula de entrada borboleta.

7Modo de accionamento: Acionado por um motor assíncrono de dois polos.

8Segmentação: Cada estágio da hélice é equipado com anéis de entrada e são instaladas vedações labirínticas entre os estágios e em ambas as extremidades da carcaça para evitar fugas de gás.

9- Refrigeração: uma vez que o impulsionador comprime o gás fase a fase, a temperatura do invólucro de escape é muito superior à do invólucro de admissão.Os dispositivos de arrefecimento por ar e água são fornecidos para o pedestal do rolamento de escape para prolongar a vida útil dos rolamentos.

10. Modo de transmissão: A transmissão de acoplamento é adotada.

Fornecimento padrão de âmbito de aplicação

1Corpo principal do ventilador

2. O silenciador de entrada (com filtro de ar)

3. Base pública para motor e soprador (incluindo cobertura de engate)

4. válvula de entrada manual

5Motor.

6- Pressômetro.

7- Parafusos de montagem e acessórios de ligação

8- Válvula de retenção.

Características principais:

· Baixo ruído: não há atrito mecânico durante a operação de sopro de ar e é adotado um perfil de lâmina razoável para minimizar o ruído.

·Pequena vibração: o impulsor otimizado reduz ao mínimo a força axial para que toda a máquina possa funcionar sem problemas.

· Máquinas de atrito não mecânicas: não é necessário acelerar as engrenagens. O rotor do soprador é apoiado por dois rolamentos na parte dianteira e traseira.Não há atrito mecânico entre as partes, exceto os rolamentos., de modo a evitar o ruído causado pelo atrito mecânico, garantindo assim a maior vida útil do hospedeiro do soprador.

·Conveniente regulação do fluxo de ar: a gama de regulação do fluxo de ar do ventilador é de 50% a 100%, que é regulada por operação da válvula borboleta na entrada.

· Máquinas sem óleo: durante o processo de pressurização do soprador não se produzem óleo e gás, de modo a evitar a corrosão do aerador,e melhorar a vida útil do sistema de aeraçãoO sistema de refrigeração por água é utilizado para o rolamento traseiro, o que prolonga a vida útil dos bancos.

·Tecnologia avançada adoptada para o rotor para alcançar uma elevada resistência e uma longa vida útil

 Diagrama estrutural:
