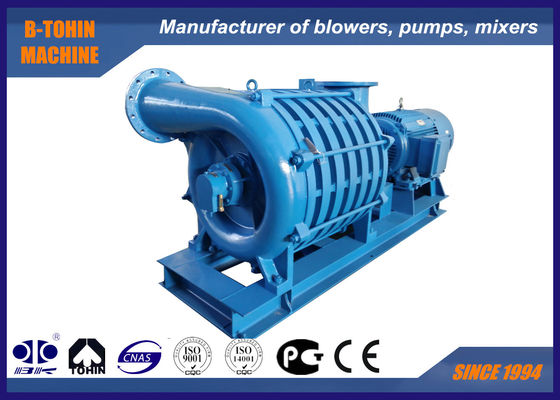

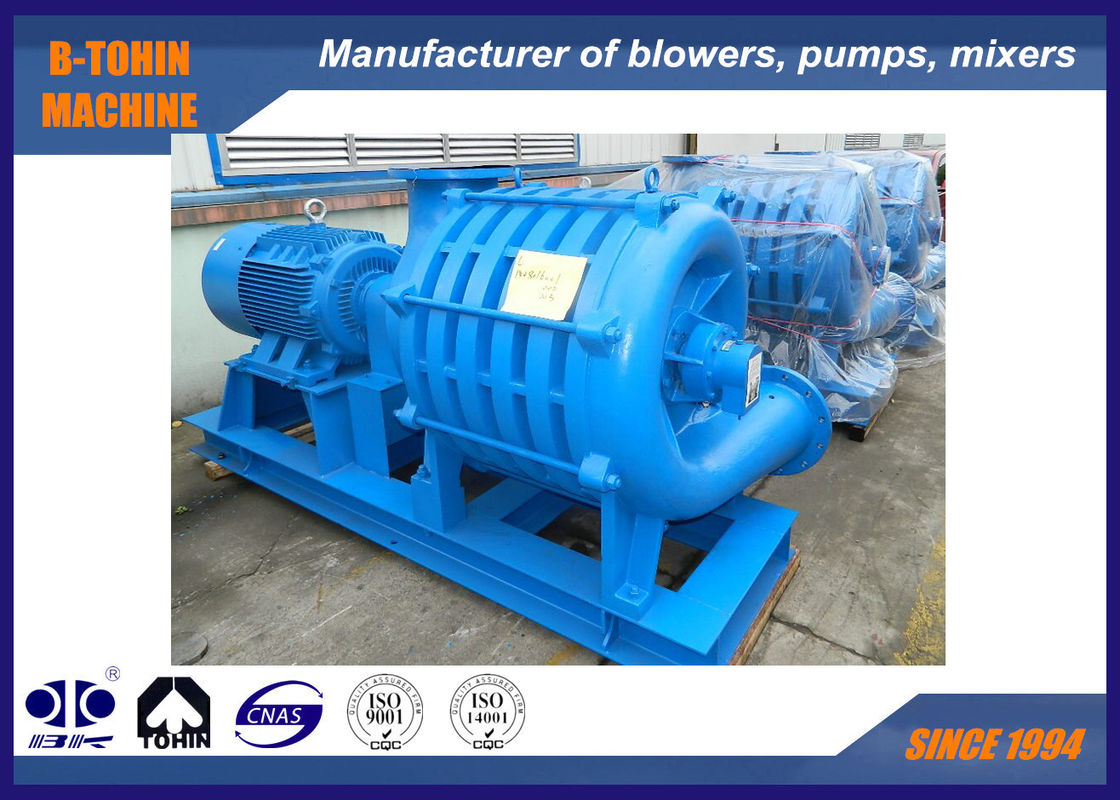

D200 Soprador centrífugo de vários estágios com 200 m3/min de fluxo de ar, baixo ruído e pressão de saída de 98 KPa para aplicações industriais

Soprador Centrífugo Multiestágio de Baixo Ruído, soprador de ar para tratamento de esgoto

Sobre o soprador centrífugo multiestágio da série D

Somos um fabricante profissional de vários tipos de sopradores. Nossos sopradores centrífugos multiestágio, juntamente com motores e acessórios de suporte, também podem ser fornecidos com sistemas de controle totalmente equipados. Amplamente aplicados em tratamento de esgoto, fornecimento de gás de alto forno, lavagem de carvão

plantas, flotação de minas, produção de gás químico, vácuo e outros campos, os sopradores centrífugos multiestágio também podem ser usados para transportar outros gases especiais.

1, Meio de transporte: ar limpo, gás natural, biogás, metano, hidrogênio, etc.

2, Material do impulsor: aço fundido e liga de alumínio

3, Método de resfriamento: resfriamento a ar ou resfriamento a água

4, Método de acionamento: transmissão por correia

5, Aplicação: Tratamento de água e esgoto, limpeza de poeira a vácuo, secagem com jato de ar, flotação e separação, galvanoplastia e eletrodeposição de zinco, oxigenação, fabricação de papel e impressão, e combustão a ar, etc.

Especificações

Características

1. Estrutura compacta: Elegante na aparência, estável em operação e conveniente para instalação e manutenção.

2. Operação suave: O impulsor de alta eficiência é otimizado para minimizar a força axial e corrigido estática e dinamicamente para balanceamento, garantindo que toda a unidade funcione de forma suave e estável.

3. Baixo ruído: O soprador opera sem atrito mecânico, e o perfil razoável da lâmina minimiza o ruído. O ruído gerado pelo soprador centrífugo multiestágio é de alta frequência, que pode ser significativamente atenuado por obstáculos, de modo que quase não há ruído fora da sala do soprador.

4. Lubrificação do rolamento: A lubrificação com graxa é adotada para os rolamentos, melhorando as condições de lubrificação e estendendo a vida útil dos rolamentos.

5. Impulsor: O impulsor apresenta uma curva composta especial, que reduz o vazamento interno e melhora a eficiência aerodinâmica e a eficiência geral da unidade.

6. Ajuste fácil: A vazão pode ser ajustada dentro de uma certa faixa usando apenas a válvula borboleta de entrada.

7. Modo de acionamento: Acionado por um motor assíncrono de dois polos. Motores de diferentes tensões podem ser selecionados de acordo com as condições da rede elétrica do usuário.

8. Vedação: Cada estágio do impulsor é equipado com anéis de entrada, e selos labirínticos são instalados entre os estágios e em ambas as extremidades da carcaça para evitar vazamento de gás.

9. Resfriamento: Como o impulsor comprime o gás estágio por estágio, a temperatura da carcaça de exaustão é muito maior do que a da carcaça de admissão. Dispositivos de resfriamento a ar e a água são fornecidos para o pedestal do rolamento de exaustão para estender a vida útil dos rolamentos.

10. Modo de transmissão: A transmissão por acoplamento é adotada. Diferentes modos de transmissão também podem ser selecionados de acordo com diferentes equipamentos e processos.

Escopo de fornecimento padrão

1. Corpo principal do soprador

2. Silenciador de entrada (com filtro de ar)

3. Base pública para motor e soprador (incluindo capa de acoplamento)

4. Válvula borboleta manual de entrada

5. Motor

6. Manômetro

7. Parafusos de montagem e acessórios de conexão

8. Válvula de retenção

Principais Características:

· Baixo ruído: não há atrito mecânico durante a operação de sopro de ar, e um perfil de lâmina razoável é adotado para minimizar o ruído.

· Pequena vibração: o impulsor otimizado reduz a força axial ao mínimo, de modo que toda a máquina possa funcionar suavemente.

· Máquina sem atrito mecânico: não é necessário acelerador de engrenagem. O rotor do soprador é suportado por dois rolamentos na frente e atrás. Durante a operação, não há atrito mecânico entre quaisquer partes, exceto os rolamentos, de modo que o ruído causado pelo atrito mecânico é evitado, garantindo assim a maior vida útil do host do soprador.

· Ajuste conveniente do fluxo de ar: a faixa de ajuste do fluxo de ar do soprador é de 50% a 100%, que é ajustada operando a válvula borboleta na entrada.

· Máquina sem óleo: nenhum óleo e gás serão gerados durante o processo de pressurização do soprador, de modo a garantir que o aerador não seja corroído e melhorar a vida útil do sistema de aeração. O resfriamento a água é adotado para o rolamento traseiro, o que estende sua vida útil.

· Tecnologia avançada adotada para o rotor para alcançar alta resistência e longa vida útil

 Diagrama estrutural:
