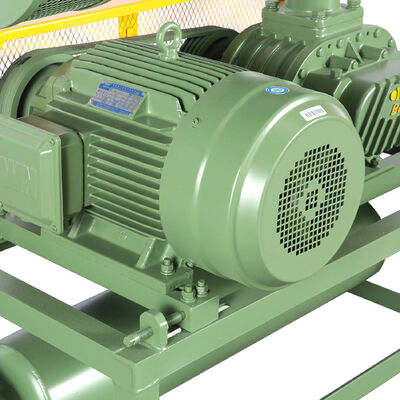

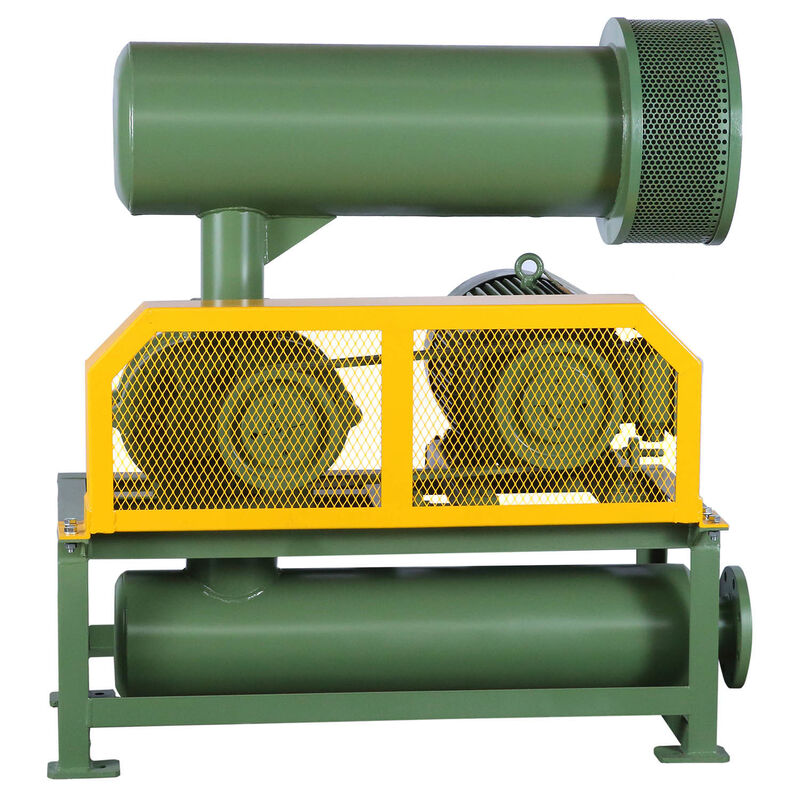

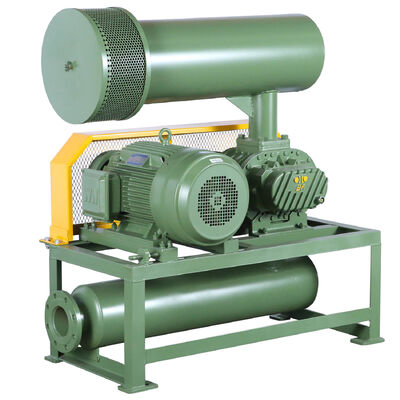

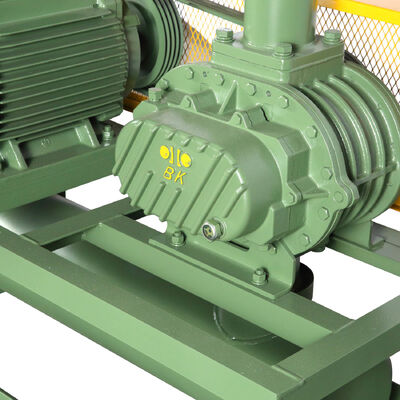

B-Tohin BK6015 DN150mm, a quarta geração de três lobos de raízes de sopro para transporte de pó e grãos
Sobre o BK Three Lobes Roots Blower
O soprador de raízes da série BK, com a estrutura intergral do impulsionador e do eixo, tem uma ampla aplicação na proteção do ambiente, energia elétrica, arquitetura, abastecimento de gás e etc.
Descrição do produto
Roots Blower é um soprador de idade cub, e ele descarrega uma quantidade fixa de ar em proporção à sua velocidade de rotação.Comparado com dois lobos sopradorÉ de menos pulsos de ar, menor mudança de carga, maior força, menor ruído e vibração.
Dois eixos paralelos têm três lóbulos cada, todos os lóbulos mantêm uma pequena distância um do outro e abrigam dentro.Um certo ar será absorvido na entrada e transferido da superfície interior da habitação para o porto de descarga do ventilador.
Two shafts will be turned by the timing gears, no any touching between lobes, so it can be turned at high speed without any lubrication inside.It has the following characteristics:Configuração simplesÉ uma ferramenta que funciona muito bem e tem uma boa estabilização de performance.
Características principais
1) Funcionam sem problemas como engrenagens helicoidais.
2) É de montagem flexível devido à mesma estrutura de entrada e saída.
3) Adota uma estrutura de rolamento mais razoável, o que pode aumentar a vida útil do rolamento.
4) É de baixo ruído, vibração e consumo de energia.
Especificações
| Modelo |
BK6015 |
| Capacidade aérea |
14O que é que é isso? |
| Pressão diferencial de descarga |
10 a 50 KPA |
| Velocidade de rotação |
850 rpm-1800 rpm |
| Tipo de motor |
11-22/30/37-45KW
380/400/415/440V, 3 fases, 50/60HZ |
| Tipo de instalação |
Padrão: tipo horizontal.
Tipo vertical disponível para a sua opção |
| N.W. do soprador sem motor |
380 kg |
| Características |
1- engrenagens helicoidais para uma operação suave
2Compacto e flexível na instalação, oferece aos utilizadores mais opções.
3- Estrutura integrada do impulsor e do eixo, evitando as deficiências do soprador de estrutura dividida
4Adotar selos de óleo importados feitos de borracha fluorada com grande resistência ao desgaste e à alta temperatura.
5Baixo ruído, baixa vibração e baixo consumo de energia.
|
Parâmetro
| Modelo |
Porto Dia. |
Velocidade |
Capacidade de entrada (m3/min) e potência do eixo (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
00,3 kgf/cm2 |
00,4 kgf/cm2 |
0.5 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
| RPM |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK6015 |
150 (((6") |
850 |
16.66 |
4.61 |
15.65 |
8.08 |
14.89 |
11.00 |
14.23 |
13.94 |
|
|
| 1000 |
20.02 |
5.43 |
19.01 |
9.50 |
18.25 |
12.94 |
17.60 |
16.40 |
17.04 |
20.39 |
| 1150 |
23.38 |
6.24 |
22.37 |
10.93 |
21.61 |
14.88 |
20.96 |
18.86 |
20.40 |
23.45 |
| 1250 |
25.62 |
6.78 |
24.61 |
11.88 |
23.85 |
16.18 |
23.2 |
20.50 |
22.64 |
25.49 |
| 1400 |
28.99 |
7.60 |
27.98 |
13.3 |
27.21 |
18.12 |
26.56 |
22.96 |
26.00 |
28.55 |
| 1500 |
31.23 |
8.14 |
30.22 |
14.25 |
29.46 |
19.44 |
28.81 |
24.6 |
28.25 |
30.59 |
| 1650 |
34.59 |
8.96 |
33.58 |
15.68 |
32.82 |
21.35 |
32.17 |
27.05 |
31.61 |
33.65 |
| 1800 |
37.95 |
9.77 |
36.94 |
17.10 |
36.18 |
23.29 |
35.53 |
29.51 |
34.97 |
36.71 |
Características
1- engrenagens helicoidais para uma operação suave
2Compacto e flexível na instalação, oferece aos utilizadores mais opções.
3Estrutura integral do impulsor superior à estrutura dividida, mais estável na transmissão de potência
4Adotar selos de óleo importados feitos de borracha fluorada, que é de boa resistência ao desgaste e à alta temperatura.
5. Baixa vibração e consumo energético económico.
Dimensão do Esboço do Produto
BKFolha de dimensões de esboço
|
|
|
|
|
|
|
|
|
|
|
Unidade: mm |
Tipo |
Porto Dia |
Potência do motor |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
4-M16×h |
Peso
((kg) |
| BK6015 |
150 (((6") |
11 ¢ 22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16×400 |
380 |
| 30 |
539 |
636 |
| 37 ¢ 45 |
563 |
660 |
| A dimensão para BK12034 e BK12042 será fornecida especialmente. |
| Stan, não.dArde aceSory Inclui:Silenciador de entrada e saída, pressão ga- Não.Ge, base-quadro, polia do soprador, motor Polia, b.eÉ o guarda do cinto.eVálvula Lief, verifique a válvula. |
| Os pesos acima referem-se apenas aos acessórios normais, excluindo o motor. |
Princípio de funcionamento
O soprador de raízes é um soprador de cubos, e ele descarrega uma quantidade fixa de ar em proporção à sua velocidade de rotação.Comparado com dois lobos soprador, é de menos pulsos de ar, menor mudança de carga, maior resistência, menor ruído e vibração.
Dois eixos paralelos têm três lóbulos cada, todos os lóbulos mantêm uma pequena distância entre si e habitação no interior.Um certo ar será absorvido na entrada e transferido da superfície interna da caixa para a porta de descarga do soprador.
Dois eixos serão girados pelas engrenagens de tempo, sem qualquer toque entre os lóbulos, para que possa ser girado a alta velocidade sem qualquer lubrificação no interior.Configuração simples■ Funcionamento suave; boa estabilização de desempenho.
6Quais são os seus termos de pagamento?
1. TT 30% como pagamento antecipado e TT 70% após inspecção antes do envio.
2.100% IRREVOCABLE L/C AT STGHT.
