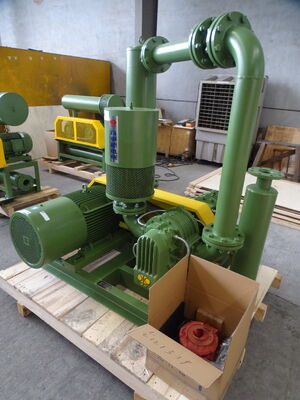

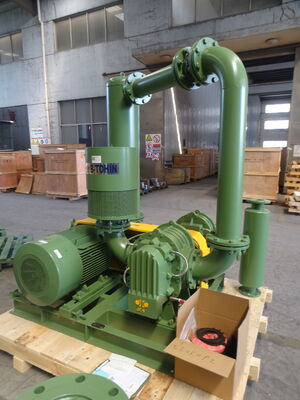

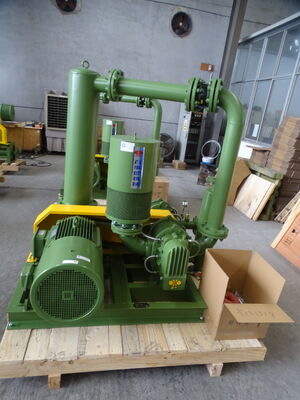

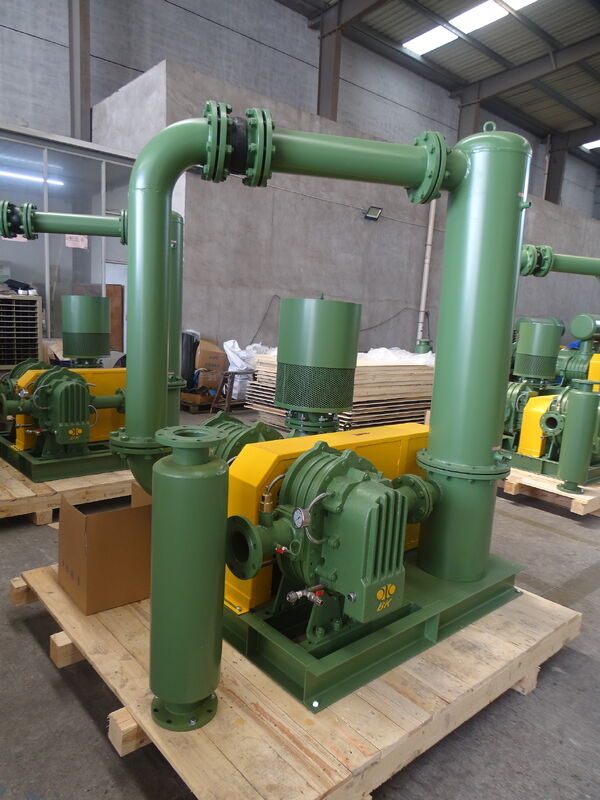

BKD Alta Pressão, 1.0-1.5 kgf/cm² Pressão, Resfriamento a Água, Dois Estágios, Soprador de Ar Roots de Três Lóbulos

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001 / ISO14001/CE
Número do modelo:	BKD-1000

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 25000-32000 per set
Detalhes da embalagem:	Caixa de madeira exportada
Tempo de entrega:	30 dias úteis
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	20 séries por mês

Contato

Descrição de produto detalhada

Nome:	Bloqueador de raízes de três lobos	Material:	Ferro fundido
Velocidade:	850-1600/1050-1800 rpm	diâmetro do porto:	65 (((2,5")
Pressão:	1,0-1,5kgf/cm²	Tipo de resfriamento:	Água
Tensão:	380V/400V/415V/440V/Customizado	Freqüência:	50Hz/60Hz
Tipo de instalação::	Horizontal ou vertical	Soprador Adequado:	BKW5006+BKW5003
Água de resfriamento:	32L/min	Fluxo de ar de entrada:	3.32-8.77 m³/min
Destacar:	Soprador Roots de Três Lóbulos em Dois Estágios , Soprador de Ar Roots com Resfriamento a Água , Soprador Roots de 1

1 Tipo BKD Roots Blower

O soprador de dois estágios BKD é composto por dois sopradores BKW em série, que podem exceder o limite de pressão de um único soprador. O gás de alta temperatura descarregado pelo soprador primário é resfriado por um resfriador intermediário antes de entrar no soprador secundário, de modo que sua temperatura não exceda o valor especificado, garantindo assim a boa operação do soprador secundário.

A série BKD é um soprador roots de estágio duplo, que possui dois sopradores BKW em série e excede a pressão máxima em comparação com um único, além de um sistema de resfriamento intermediário entre o primeiro e o segundo estágio, garantindo a temperatura padrão do fluxo de ar para o segundo soprador.

2 Especificações do Produto

Tipo	Soprador Adequado	Diâmetro da Porta (MM)	Pressão (kgf/cm²)	Velocidade(rpm)		Fluxo de Ar de Entrada (m³/min)	Potência do Eixo (kw)	Água de Resfriamento(L/min)
Tipo	Soprador Adequado	Diâmetro da Porta (MM)	Pressão (kgf/cm²)	Ⅰ	Ⅱ	Fluxo de Ar de Entrada (m³/min)	Potência do Eixo (kw)	Água de Resfriamento(L/min)
BKD-1000	BKW5006+BKW5003	65(2.5")	1.0-1.5	850-1600	1050-1800	3.32-8.77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	80(3")	1.0-1.5	850-1500	850-1500	6.05-14.74	16.43-38.89	40
BKD-3000	BKW7011+BKW7006	100(4")	1.0-1.5	850-1500	1000-1650	13.93-29.31	30.21-69.27	50
BKD-4000	BKW8016+BKW7011	150(6")	1.0-1.5	850-1400	850-1400	20.82-41.57	49.28-103.6	70
BKD-5000	BKW8024+BKW8016	200(8")	1.0-1.5	850-1400	850-1400	31.97-62.99	77.31-155.6	90
BKD-6000	BKW9030+BKW9020	250(10")	1.0-1.5	850-1400	850-1400	55.17-105.9	124.3-252	120
BKD-7000	BKW10034+BKW10027	300(12")	1.0-1.5	850-1400	850-1400	80.6-150.88	175.2-383.1	160

3 Fluxo de ar de entrada ( m3 / min ) e potência do eixo ( KW ) em diferentes condições

Tipo	Diâmetro da Porta	Velocidade		Fluxo de ar de entrada(m3/min) e potência do eixo(KW) em diferentes condições								Água de resfriamento
				1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
				10000mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		rpm		0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	L/min
BKD-1000 (BKW5006+ BKW5003)	65(2.5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26

BKD Alta Pressão, 1.0-1.5 kgf/cm² Pressão, Resfriamento a Água, Dois Estágios, Soprador de Ar Roots de Três Lóbulos

3 Dimensões de contorno do BKD-1000

BKD Alta Pressão, 1.0-1.5 kgf/cm² Pressão, Resfriamento a Água, Dois Estágios, Soprador de Ar Roots de Três Lóbulos

4 Outros acessórios

(1) Válvula de partida sem carga tipo YUSV

(2) Gabinete multifuncional tipo BDFZ-L

BKD Alta Pressão, 1.0-1.5 kgf/cm² Pressão, Resfriamento a Água, Dois Estágios, Soprador de Ar Roots de Três Lóbulos

Princípio de funcionamento da válvula de partida sem carga

Esta válvula é usada principalmente na tubulação para sopradores, compressores e sopradores tipo parafuso. Quando o soprador inicia,

o ar fluirá através da válvula, e o soprador funcionará sem carga, após um tempo, a válvula fechará

devido à diferença de pressão na tubulação e fora dela, realizando assim a partida sem carga para o soprador, e

pode impactar o equipamento e o motor.

Principais características da válvula de partida sem carga

Estrutura mecânica e design razoável, sem falhas.
Não há necessidade de bypass e sistema executivo elétrico. Baixo custo.
Substitui a válvula de segurança e protege a partida em condições severas.
Fácil montagem e manutenção.

Principais características do gabinete

Uso de aço e esponja para isolamento acústico, com material absorvente de som embutido, podendo reduzir o ruído efetivamente.
Possui quatro portas, e cada lado pode ser aberto completamente, o que é conveniente para a manutenção diária.
Adota estrutura destacável, que é fácil para transporte.
Estrutura compacta para menor ocupação de espaço.

etiqueta:

Pessoa de Contato: Iris Xu

Telefone: +8615301523076

Envie sua pergunta diretamente para nós

Outros Produtos

Pressão: 00,1-0,8 kgf/cm2

Potência do motor: 1,5-4KW

Melhor preço

B-Tohin Machine (Jiangsu) Co., Ltd.

No.69 Xijiu Road, Parque Industrial para SCI & TECH Ambiental, Yixing, Jiangsu, China

Telefone:86-510-8707-6720

BKD Folha de Dimensões de Contorno																		Unidade:mm
Tipo	Diâmetro da Porta	Potência do Motor	A	B	C	D	E	F	G	H	I	J	K	L	M	N	0	n	Q×h
BKD-1000	65(2.5")	11～30	1450	1500	340	450	200	145	180	/	1000	25	/	1050	1100	1050	805	4	M16×300
BKD-2000	80(3")	15～45	1830	1880	418	530	228	180	200	/	1050	25	/	1160	1210	1150	950	4	M16×300
BKD-3000	100(4")	30~45	1970	2020	508	600	280	190	280	600	1200	25	/	1350	1400	1250	1050	6	M16×400
BKD-3000	100(4")	55~75	1970	2020	508	600	280	190	280	650	1300	25	/	1400	1450	1350	1050	6	M16×400
BKD-4000	150(6")	55~90	2050	2200	508	840	275	200	295	720	1440	25	825	1650	1700	1480	1240	8	M16×400
BKD-4000	150(6")	110	2050	2200	508	840	275	200	295	770	1540	25	860	1720	1770	1560	1240	8	M16×400
BKD-5000	200(8")	75～200	2150	2200	570	1140	295	300	280	875	1750	25	905	1810	1860	1800	1370	8	M16×400
BKD-6000	250(10")	132～200	2350	2800	620	1260	355	335	310	1020	2040	25	975	1950	2000	2100	1500	8	M16×400
BKD-6000	250(10")	220~280(6kv)	2350	2800	620	1260	355	335	310	1265	2650	25	1040	2080	2130	2580	1500	8	M16×400
BKD-7000	300(12")	160~200	3120	2960	1000	1480	465	330	330	1205	2410	25	1150	2300	2350	2460	1800	8	M16×400
		220~250(6kv)								1375	2750	25				2800
		280~400(6kv)								1435	2870	25				2920
Observação: O tamanho A é apenas para referência, mas não excederá o tamanho B.
