Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BK5003 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Nome: | Bloqueador de raízes de três lobos | Tipo: | Tipo positivo das raizes do deslocamento, três lóbulos |
---|---|---|---|
Capacidade aérea: | 1.77-7.38 m3/min | Descarregue a pressão diferencial: | 10-80KPA |
Potência do motor: | 1.5-15kw | Furo de descarga: | DN65 (2,5 ¢) |
Tipo de refrigeração: | Ar | Aplicação:: | Aeração, lavagem por retrocesso, transporte pneumático, aplicados ao tratamento de água, cimento, li |
Voltagem: | 380V/400V/415V/440V/Customizado | Frequência: | 50 Hz/60 Hz |
Realçar: | enraíza o ventilador do lóbulo,ventilador do transtorte pneumático |

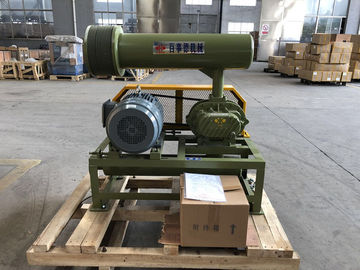

10KPA - 80KPA Blower de raízes de três lóbulos BK5003, Blower de ar de raízes
Sobre o BK
BK Roots Blower é um tipo de produto projetado e fabricado de acordo com a tecnologia avançada.
Este tipo de soprador apresenta uma estrutura simples e uma elevada eficiência volumétrica.
Especificações:
Modelo |
BK5003 |
Capacidade aérea |
10,77 a 7,38 m3/min |
Pressão diferencial de descarga |
10 a 80 KPA |
Velocidade de rotação |
850-2000 rpm |
Tipo de motor |
1.5-15KW 380/400/415/440V, 3 fases, 50/60HZ |
Marca do motor |
Padrão: motor Siemens Beide ou Wannan Motor Siemens e ABB para a sua opção |
Tipo de instalação |
Padrão: tipo horizontal. Tipo vertical disponível para a sua opção |
N.W. do soprador sem motor |
171 kg |
Tamanho da embalagem Aproximadamente. |
1.64*0,75*1,6m (longo*largo*alto) |
Características |
1- engrenagens helicoidais para uma operação suave 2Compacto e flexível na instalação, oferece aos utilizadores mais opções. 3- Estrutura integrada do impulsor e do eixo para um funcionamento estável 4- Adotar selos de óleo importados feitos de borracha fluorada com bom desgaste resistência e resistência a altas temperaturas. 5Baixo ruído, baixa vibração e baixo consumo de energia. |
Ficha de parâmetros
Artigo n.o. | Porto Dia (MM) |
Velocidade | Capacidade de entrada (m)3/min) e potência do eixo (KW) sob várias pressões | |||||||
0.1 kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
RPM | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 |
1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | ||
1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | ||
1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | ||
1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | ||
1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | ||
1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | ||
1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | ||
1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | ||
2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 |
Artigo n.o. | Porto Dia (MM) |
Velocidade | Capacidade de entrada (m)3/min) e potência do eixo (KW) sob várias pressões | |||||||
0.5 kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
RPM | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 1.92 | 3.38 | 1.77 | 3.98 | ||||
1000 | 2.52 | 3.97 | 2.38 | 4.68 | ||||||
1150 | 3.12 | 4.57 | 2.98 | 5.38 | 2.85 | 6.39 | ||||
1250 | 3.52 | 4.96 | 3.38 | 5.85 | 3.25 | 6.95 | ||||
1350 | 3.93 | 5.36 | 3.79 | 6.32 | 3.65 | 7.51 | 3.53 | 8.47 | ||
1500 | 4.53 | 5.96 | 4.39 | 7.02 | 4.26 | 8.34 | 4.14 | 9.41 | ||
1600 | 4.93 | 6.36 | 4.79 | 7.49 | 4.66 | 8.9 | 4.54 | 10.03 | ||
1750 | 5.54 | 6.95 | 5.4 | 8.19 | 5.26 | 9.73 | 5.14 | 10.97 | ||
1850 | 5.94 | 7.35 | 5.8 | 8.66 | 5.67 | 10.29 | 5.54 | 11.6 | ||
2000 | 6.54 | 7.94 | 6.4 | 9.36 | 6.27 | 11.12 | 6.15 | 12.54 |
Estrutura do corpo principal do soprador
Descrição das partes do soprador
Cássaro |
Fabricados em ferro fundido HT200 Estrutura ENDLESS adoptada para Melhoria da eficiência, usinados de uma só vez por centro CNC com alta precisão
|
|
Rotor (Eixo e percurso) |
Fabricado em ferro fundido QT500 O impulsor e o eixo são fundidos como uma parte integrante. Adoptando planadores NC para usinagem para alcançar uma elevada precisão |
|
Rolamentos de terminação de engrenagem |
Fabricado em GCr15 Marca NSK, angular de duas fileiras de um comprimento de 10 mm ou mais, mas não superior a 50 mm, carga axial de suporte |
|
Rolamento de extremo do acionamento |
Fabricado em GCr15 Marca NSK, rolamentos cilíndricos |
|
Equipamento |
Fabricado em 20CrMnTi Estrutura do bisel para uma circulação mais suave |
|
Selo de óleo |
Fabricados em fibras sintéticas Marca CR, tem alta temperatura e tem uma vida mais longa. |
Desenho de montagem do pacote do ventilador
Fornecimento padrão de âmbito de aplicação
1. corpo principal do soprador
2. válvula de alívio de pressão
3. válvula de retenção
4. silenciador de entrada (com filtro de ar)
5. silenciador de saída
6. base pública (com cinto de segurança)
7. juntas flexíveis de borracha e almofadas de choque
8. poleia
9. medidor de pressão
10. cinto
11. parafusos, porcas e outras partes de ligação
12. motor
Perguntas frequentes
1Que informação devo fornecer quando fizer uma consulta?
A: Capacidade do ar
B: Pressão
C: Aplicação
D: Ambiente de utilização ((Temperatura, pressão atmosférica)
Precisas de um motor?
Ou outras especialidades que nos dês serão mais apreciadas.
2Qual é a sua garantia?
Nossa garantia é de 12 meses após receber o soprador de raízes. Durante o período de garantia, substitua as peças danificadas gratuitamente.Serviços técnicos de alta qualidade e concessões de preços de peças sobressalentes para garantir a operação contínua de equipamentos seguros e de alta qualidade.
3Quanto tempo dura a vida útil do soprador de raízes?
Em ambiente de utilização normal
A- A vida útil do soprador é superior a 10 anos.
B - A vida útil do impulsionador é superior a 60 000 horas.
C - A vida útil dos rolamentos é superior a 50 000 horas.
D - A vida útil dos equipamentos é superior a 60 000 horas.
4Quais são os seus termos de embalagem?
R: Geralmente, embalamos as nossas mercadorias em caixas de madeira compensada sem fumejamento. Se você tiver patente legalmente registrada, podemos embalar as mercadorias em suas caixas de marca depois de obter suas cartas de autorização.
5Como é que a sua fábrica controla a qualidade dos produtos?
Temos departamento de inspeção de qualidade. Antes de enviar o produto, verificamos cada produto. Se houver problema de qualidade, produziremos um novo.
6Quais são os seus termos de pagamento?
1. TT 30% como pagamento antecipado e TT 70% após inspecção antes do envio.
2.100% IRREVOCABLE L/C AT STGHT.
