100KPA - o tipo 150KPA vertical enraíza o ventilador do tratamento da água do ar

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001/CE
Número do modelo:	BKD-4000

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Detalhes da embalagem:	caso de madeira padrão da exportação
Tempo de entrega:	15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Habilidade da fonte:	50 conjuntos por mês

Contato

Descrição de produto detalhada

Tipo:	Sopradora de ar de raízes, três lóbulos, dois estágios	Capacidade aérea:	200,82-41,57 m3/min
pressão de descarga:	100-150 KPA	Potência do motor:	55-90/110KW
Furo de descarga:	DN150 (6”)	Tipo de conexão:	Correia e polia
Aplicação::	Aeração, lavagem por retrocesso, transporte pneumático, aplicados ao tratamento de água, limpeza de
Destacar:	blowe movido a correia , ventilador do tratamento da água

Soprador de ar Roots BKD-4000 de 100KPA - 150KPA, dois estágios, alta pressão

Sobre BKD

A série BKD é um soprador Roots de dois estágios composto por dois sopradores BKW para atingir uma pressão mais alta do que a do soprador de um único estágio. Um bom desempenho é prometido por um sistema de resfriamento intermediário entre o primeiro e o segundo estágio, o que garante uma temperatura padrão do fluxo de ar no soprador do segundo estágio.

Especificações

Modelo	BKD-4000
Capacidade de ar	20.82-41.57m³/min
Pressão diferencial de descarga	100-150KPA
Velocidade rotacional	850-1400rpm
Volume de água de resfriamento	70 l/min
Tipo de motor	55-90/110KW 380/400/415/440V, 3FASES, 50/60HZ
Marca do motor	Padrão: Motor Siemens Beide ou Wannan Motor Siemens e ABB para sua opção
Tipo de instalação	Padrão: tipo vertical
Peso líquido do soprador sem motor	1280kg
Tamanho da embalagem Aprox.	2.222.55m (comprimentolarguraaltura)
Características	1. O resfriamento a água para os rolamentos em ambas as placas de extremidade reduz a temperatura de operação dos rolamentos. 2. Resfriador intermediário equipado para operação estável do soprador

Folha de Parâmetros

Artigo nº	Composto de	Porta Dia (mm)	Velocidade (rpm)		Capacidade de entrada (m³/min) e potência do eixo (KW)				Resfriamento água
					1.0kgf/cm²		1.2kgf/cm²
					10000mH₂O		12000mH₂O
					0.098Mpa		0.118Mpa
			Estágio Ⅰ	Estágio Ⅱ	m³/min	kw	m³/min	kw	L/min
BKD-4000	BKW8016 + BKW7011	150 (6")	850	850	21.07	49.28	20.05	55.99	70
			1000	1000	26.34	57.98	25.32	65.87
			1150	1150	31.62	66.68	30.60	75.75
			1250	1250	35.13	72.48	34.11	82.33
			1400	1400	40.41	81.17	39.39	92.21

Artigo nº	Composto de	Porta Dia (mm)	Velocidade (rpm)		Capacidade de entrada (m³/min) e potência do eixo (KW)				Resfriamento água
					1.4kgf/cm²		1.5kgf/cm²
					14000mH₂O		15000mH₂O
					0.137Mpa		0.147Mpa
			Estágio Ⅰ	Estágio Ⅱ	m³/min	kw	m³/min	kw	L/min
BKD-4000	BKW8016 + BKW7011	150 (6")	850	850	19.62	61.95	19.10	62.93	70
			1000	1000	24.90	72.88	24.37	74.03
			1150	1150	30.17	83.81	29.65	85.14
			1250	1250	33.69	91.10	33.16	92.54
			1400	1400	38.97	102.03	38.44	103.60

Fluxo de ar e sistema de resfriamento

Desenho de montagem do pacote do soprador

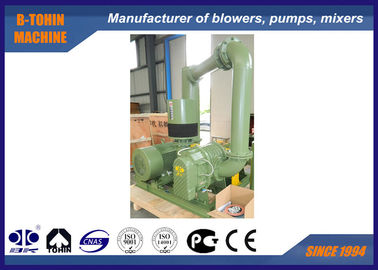

100KPA - o tipo 150KPA vertical enraíza o ventilador do tratamento da água do ar 1

Fornecimento padrão do escopo

1. corpo principal do soprador 1
2. corpo principal do soprador 2
3. válvula de alívio de pressão
4. válvula de retenção
5. silenciador de entrada (com filtro de ar)
6. silenciador de saída
7. base pública (com tampa da correia)
8. junta flexível de borracha e almofada de choque
9. polia
10. manômetro
11. correia
12. parafusos e porcas e outras peças de conexão
13. motor
14. resfriador intermediário
