Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | BV5003 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | O ventilador de madeira padrão das raizes da série do caseAbout BKW BKW da exportação herda o projet |
Tempo de entrega: | 5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 80 conjuntos por mês |
Tipo: | sauction do vácuo, tipo das raizes | Capacidade do ar: | 2.07-7.38m3/min |
---|---|---|---|
Pressão diferencial da descarga: | -10KPA - -40KPA | Poder do motor: | 5.5-7.5KW |
Furo da descarga: | DN65 (2,5") | Tipo refrigerando: | Ar |
Tipo conduzido: | movido a motor, conectado pela correia e pela polia | ||
Realçar: | tipo bomba das raizes de vácuo,bomba do ventilador de ar |

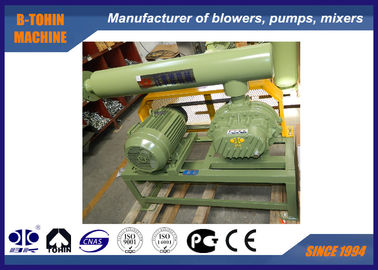

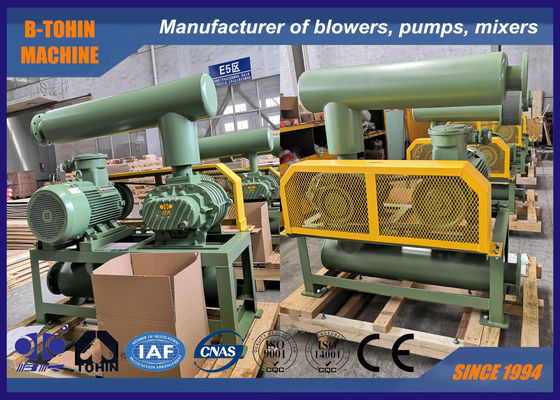

3-lobe enraíza a bomba de vácuo do ventilador, pressão máxima 40KP do vácuo
Sobre a bomba de vácuo de BK
A bomba de vácuo de BK é para -10KAP ao uso do vácuo de -40KPA. É aplicada no transtorte do alimento, na metalurgia, na indústria química e no revestimento eletrônico.
Especificações
Modelo |
BV 5003 |
Capacidade do ar |
2.07-7.38m3/min |
Pressão diferencial da descarga |
-10 ~ -40KPA |
Velocidade giratória |
850-2000rpm |
Tipo do motor |
1.5-7.5KW 380/400/415/440V, 3PHASES, 50/60HZ |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo horizontal. Tipo vertical disponível para sua opção |
N.W. do ventilador sem motor |
171kg |
Tamanho da embalagem aproximadamente. |
1.64*0.75*1.6m (length*width*height) |
Folha do parâmetro
Modelo | Diâmetro do porto (Milímetro) |
Velocidade | Capacidade da entrada (m3/min) e poder do eixo (quilowatt) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
RPM | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||
BV5003 | 65 (2,5") | 850 | 2,75 | 0,97 | 2,47 | 1,61 | 2,25 | 2,45 | 2,07 | 2,77 |
1000 | 3,35 | 1,15 | 3,07 | 1,89 | 2,86 | 2,89 | 2,68 | 3,26 | ||
1150 | 3,96 | 1,32 | 3,67 | 2,18 | 3,46 | 3,32 | 3,28 | 3,75 | ||
1250 | 4,36 | 1,43 | 4,08 | 2,36 | 3,86 | 3,61 | 3,68 | 4,08 | ||
1350 | 4,76 | 1,55 | 4,48 | 2,55 | 4,27 | 3,89 | 4,08 | 4,40 | ||
1500 | 5,36 | 1,72 | 5,08 | 2,84 | 4,87 | 4,33 | 4,69 | 4,89 | ||
1600 | 5,77 | 1,83 | 5,48 | 3,03 | 5,27 | 4,62 | 5,09 | 5,22 | ||
1750 | 6,37 | 2,01 | 6,09 | 3,31 | 5,87 | 5,05 | 5,69 | 5,71 | ||
1850 | 6,77 | 2,12 | 6,49 | 3,50 | 6,28 | 5,34 | 6,10 | 6,03 | ||
2000 | 7,38 | 2,29 | 7,09 | 3,78 | 6,88 | 5,77 | 6,70 | 6,52 |
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. corpo principal do ventilador
2. válvula de segurança do vácuo
3. silenciador da entrada
4. silenciador da tomada
5. base pública (com tampa da correia)
6. almofada de borracha da junção flexível e do choque
7. polia do ventilador
8. calibre de pressão
9. correia
10. parafusos e porcas e outras peças da conexão
11. motor
