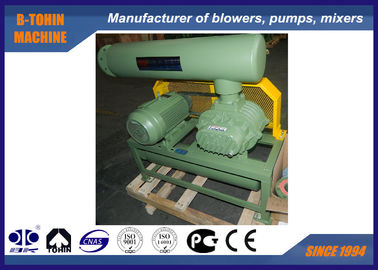

Ventilador de vácuo movido a motor giratório da bomba de vácuo -40KP do ventilador das raizes

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001
Número do modelo:	BV5006

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Detalhes da embalagem:	O ventilador de madeira padrão das raizes da série do caseAbout BKW BKW da exportação herda o projet
Tempo de entrega:	5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento:	L / C, T / T
Habilidade da fonte:	80 conjuntos por mês

Contato

Descrição de produto detalhada

Tipo:	sauction do vácuo, tipo das raizes	Capacidade do ar:	3.72-12.51 m³/min
Pressão diferencial de descarga:	-10KPA ~ -40KPA	Energia motora:	5.5-7.5/11-15/18.5-22KW
Furo de descarga:	DN100 ((4 ̇)	Tipo de refrigeração:	Ar
Velocidade:	850-2000 rpm	Peso:	241 kg
Tipo acionado:	movido a motor, conectado pela correia e pela polia
Destacar:	bomba do ventilador de ar , bomba de vácuo do ventilador

Bomba de vácuo rotativa de sopro de raízes, -40KP, aspirador a motor

Sobre a bomba de vácuo BK

A bomba de vácuo BK é projetada para uso de vácuo de -10KAP a -40KPA. É amplamente aplicada em transporte de alimentos, metalurgia, indústria química e revestimento eletrônico.É caracterizado por desempenho estável e estrutura compacta.

Especificações

Modelo	BV5006
Capacidade aérea	3.72-12.51m³/min
Pressão diferencial de descarga	-10 ~ -40 KPA
Velocidade de rotação	850-2000 rpm
Tipo de motor	5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3 fases, 50/60HZ
Marca do motor	Padrão: motor Siemens Beide ou Wannan Motor Siemens e ABB para a sua opção
Tipo de instalação	Padrão: tipo horizontal. Tipo vertical disponível para a sua opção
N.W. do soprador sem motor	204 kg
Tamanho da embalagem Aproximadamente.	1.51,051,75m (longolargoalto)

Ficha de parâmetros

Modelo	Porto Dia (MM)	Velocidade	Capacidade de entrada (m3/min) e potência do eixo (KW)
			-0,1 kgf/cm2		-0,2 kgf/cm2		- 0,3 kgf/cm2		-0,4 kgf/cm2
			-1000 mmH2O		- 2000 mmH2O		-3000 mmH2O		- 4000 mmH2O
			-0,01Mpa		-0,02Mpa		-0,03Mpa		-0,04Mpa
		RPM	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV5006	100 (((4")	850	4.74	1.51	4.32	2.54	3.99	3.84	3.72	4.41
		1000	5.75	1.78	5.33	2.98	5.01	4.52	4.74	5.19
		1150	6.77	2.04	6.35	3.43	6.02	5.20	5.75	5.97
		1250	7.44	2.22	7.02	3.73	6.70	5.65	6.43	6.49
		1350	8.12	2.40	7.70	4.03	7.37	6.11	7.10	7.01
		1500	9.13	2.66	8.71	4.47	8.39	6.78	8.12	7.79
		1600	9.81	2.84	9.39	4.77	9.06	7.24	8.79	8.31
		1750	10.82	3.11	10.40	5.22	10.08	7.91	9.81	9.09
		1850	11.50	3.29	11.08	5.52	10.75	8.37	10.48	9.61
		2000	12.51	3.55	12.09	5.97	11.77	9.05	11.50	10.39

Desenho de montagem do pacote do ventilador

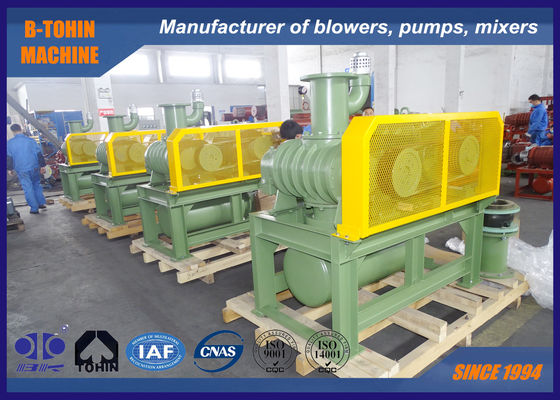

Ventilador de vácuo movido a motor giratório da bomba de vácuo -40KP do ventilador das raizes 0

BVFolha de dimensões de esboço																	Unidade: mm
Tipo	Porto Dia	Potência do motor	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Peso ((kg)
BV5006	100 (((4")	5.5 ¢7.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11 ¢15										489	553
		18.5 ¢ 22										534	598
Accesso padrãoessor- Não.Incluem: entrada, abafador de saída, manômetro de pressão negativa, base, tampa do cinto, válvula de alívio de vácuo, cinto triangular.
Os pesos acima referem-se apenas aos acessórios normais, excluindo o motor.
