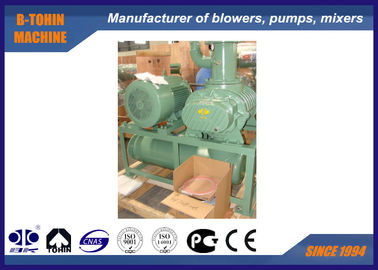

A bomba de vácuo do lóbulo do ventilador das raizes, ventilador de vácuo da sucção, limpa o fã pneumático

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001
Número do modelo:	BV7018

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Detalhes da embalagem:	O ventilador de madeira padrão das raizes da série do caseAbout BKW BKW da exportação herda o projet
Tempo de entrega:	5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Termos de pagamento:	L / C, T / T
Habilidade da fonte:	80 conjuntos por mês

Contato

Descrição de produto detalhada

Type:	vacuum sauction, roots type	Capacidade do ar:	190,57-52,03 m3/min
Pressão diferencial de descarga:	-10KPA ~-40KPA	Energia motora:	11-45/55 KW
Furo de descarga:	DN200 (8")	Tipo de refrigeração:	Ar
Tipo acionado:	movido a motor, conectado pela correia e pela polia	Velocidade:	700-1500 rpm
Potência do eixo:	6.69-42,54 KW	Peso:	564 kg
Destacar:	tipo bomba das raizes de vácuo , bomba de vácuo do ventilador

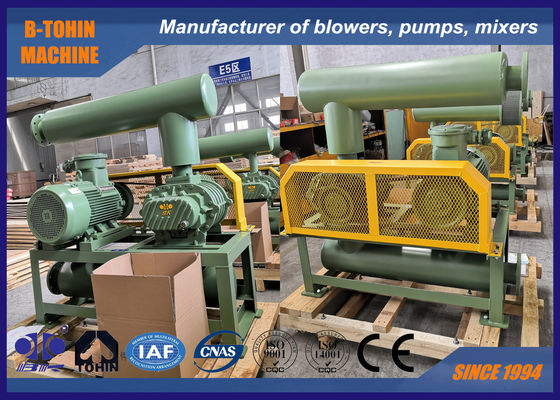

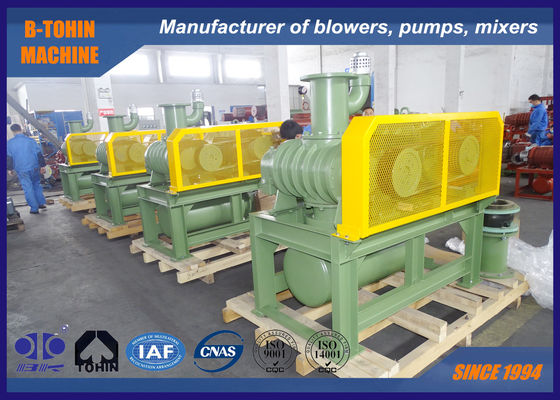

Bomba de vácuo Roots Blower, ventilador de sucção a vácuo, ventilador pneumático a vácuo

Sobre a bomba de vácuo BK

Roots blower, um tipo de compressor de ar de deslocamento positivo, também pode ser usado em aplicações de vácuo. Com base em nossa experiência na fabricação de Roots blower, desenvolvemos uma bomba de ar Roots do tipo vácuo

A bomba de vácuo BK pode atingir a pressão máxima de vácuo de -40KPA. É amplamente aplicada em aplicações de vácuo em transporte de alimentos, metalurgia, indústria química, revestimento eletrônico e outras indústrias.

Especificações

Modelo	BV7018
Dimensão de entrada	DN200
Dimensão de saída	DN200
Capacidade de ar	19,57-52,03m³/min
Pressão diferencial de descarga	-10 ~ -40KPA
Velocidade rotacional	700-1500rpm
Tipo de motor	11-45/55 KW 380/400/415/440V, 3FASES, 50/60HZ
Marca do motor	Padrão: Motor Siemens Beide ou Wannan Motor Siemens e ABB para sua opção
Grau de eficiência do motor	IE3
Classe de isolamento do motor	F, temperatura subindo B
Classe de proteção do motor	IP55
Tipo de instalação	Padrão: tipo horizontal. Tipo vertical disponível para sua opção
P.S. da soprador sem motor	564kg
Tamanho da embalagem Aprox.	2,01,42,2m (comprimentolarguraaltura)

Folha de parâmetros

Modelo	Porta Dia (MM)	Velocidade	Capacidade de entrada (m3/min) e potência do eixo (KW)
			-0,1kgf/cm2		-0,2kgf/cm2		-0,3kgf/cm2		-0,4kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O
			-0,01Mpa		-0,02Mpa		-0,03Mpa		-0,04Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV7018	200(8")	700	22,65	6,69	21,37	10,92	20,38	14,81	19,57	19,85
		850	28,16	8,12	26,88	13,26	25,89	17,99	25,08	24,11
		1000	33,67	9,55	32,38	15,60	31,39	21,16	30,58	28,36
		1150	39,18	10,98	37,89	17,94	36,90	24,33	36,09	32,62
		1250	42,85	11,94	41,56	19,50	40,57	26,45	39,76	35,45
		1400	48,36	13,37	47,07	21,84	46,08	29,62	45,27	39,71
		1500	52,03	14,33	50,74	23,40	49,75	31,74	48,94	42,54

Desenho de montagem do pacote do soprador

A bomba de vácuo do lóbulo do ventilador das raizes, ventilador de vácuo da sucção, limpa o fã pneumático 0

BV Folha de Dimensão do Contorno																	Unidade:mm
Tipo	Diâmetro da porta	Potência do motor	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Peso (kg)
BV7018	200(8")	11～45	1550	1250	125	271	894	266	413	1660	279	558	647	190	350	24	4-M16×400	564
		55										628	717
Acessórios padrãoessories incluem: admissão, silenciador de saída, manômetro de pressão negativa, base, tampa da correia, válvula de alívio de vácuo, correia triangular.
O peso acima é apenas para acessórios padrão, motor excluído.

Fornecimento padrão do escopo

1. corpo principal do soprador
2. válvula de segurança a vácuo
3. silenciador de entrada
4. silenciador de saída
5. base pública (com tampa da correia)
6. junta flexível de borracha e almofada de choque
7. polia do soprador
8. manômetro
9. correia
10. parafusos e porcas e outras peças de conexão
11. motor
