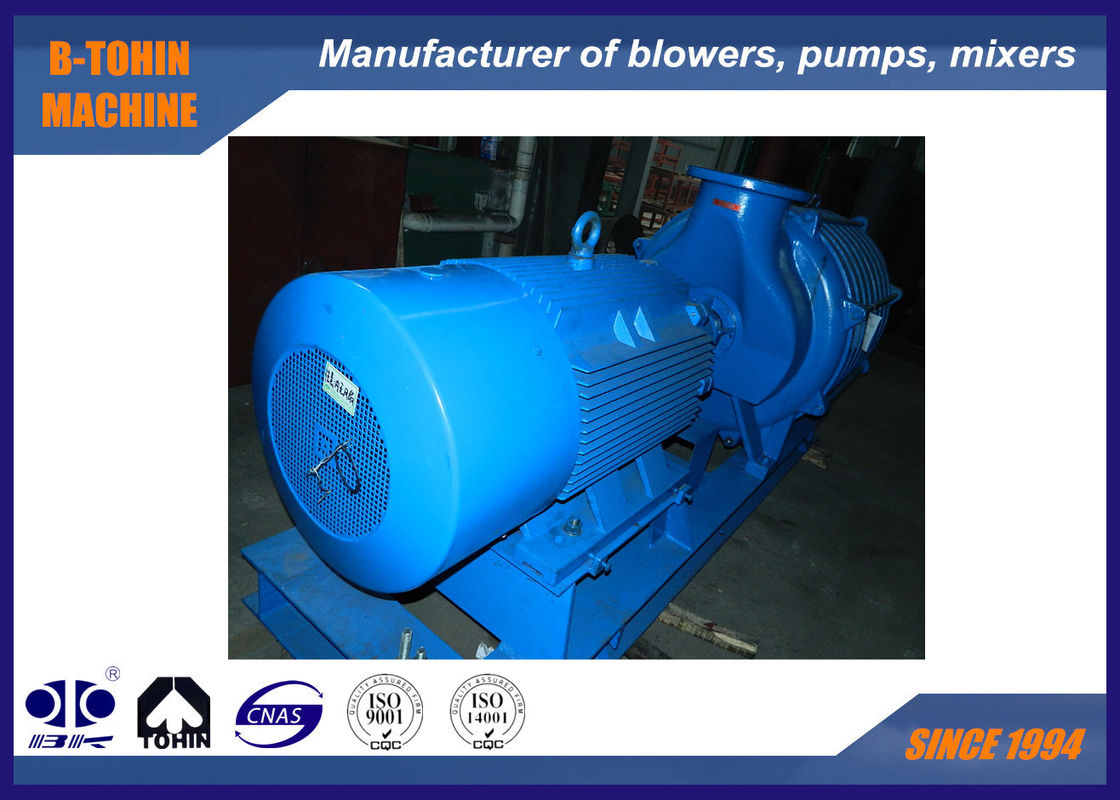

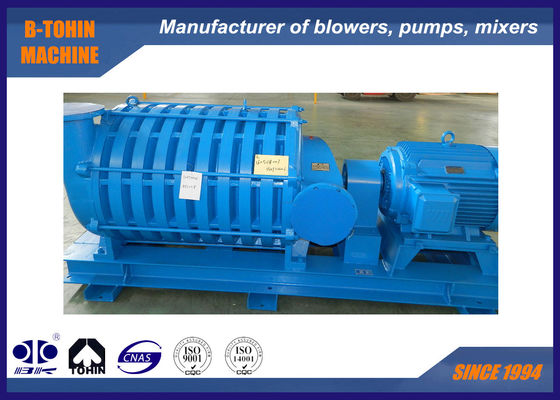

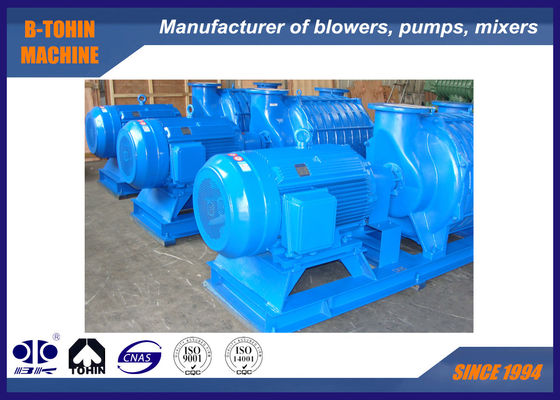

Resíduo de rejeitos de esgoto Bloqueador centrífugo de vários estágios, impulsionador de alumínio, pressão 80KPA
D série centrífuga de vários estágios soprador pode ser usado para o transporte de ar, gás de carvão e gás químico, é caracterizado por baixo ruído, pequena vibração, alta
eficiência, funcionamento suave, instalação e manutenção fáceis.
Princípio de funcionamento
Durante a rotação do impulsor, devido ao efeito da força centrífuga de rotação e do fluxo do difusor de trabalho redondo, a velocidade do
O soprador centrífugo de vários estágios tem vários grupos de impulsionadores em sua
O eixo principal, o ar é comprimido pelos múltiplos grupos do impulsor gradualmente.
Especificações
| Modelo |
Fluxo de entrada m3/min |
Pressão de entrada kPa |
Temperatura de entrada°C |
Pressão de configuração |
Velocidade r/min |
Potência do eixo kW |
Potência do motor kW |
Peso (excluindo motor) kg |
| kPa |
mmH2O |
| D90-1.4 |
90 |
98 |
20 |
39.2 |
4000 |
2950 |
80 |
90 |
2600 |
| D90-1.5 |
90 |
98 |
20 |
49 |
5000 |
2950 |
96 |
110 |
2800 |
| D90-1.6 |
90 |
98 |
20 |
58.8 |
6000 |
2950 |
106 |
132 |
3200 |
| D90-1.7 |
90 |
98 |
20 |
68.6 |
7000 |
2950 |
121 |
160 |
3700 |
| D90-1.8 |
90 |
98 |
20 |
78.5 |
8000 |
2950 |
135 |
160 |
4200 |
Principais características
1Baixo ruído: não há atrito mecânico durante a operação de sopro de ar e é adotado um perfil razoável da lâmina para minimizar o ruído.
2"Pequena vibração: o impulsionador otimizado reduz ao mínimo a força axial para que toda a máquina possa funcionar sem problemas.
3- Máquinas de atrito não mecânicas: não é necessário acelerar a engrenagem.Não há atrito mecânico entre as partes, exceto os rolamentos., de modo a evitar o ruído causado pelo atrito mecânico, garantindo assim a maior vida útil do hospedeiro do soprador.
4"Ajustamento conveniente do fluxo de ar: o intervalo de ajustamento do fluxo de ar do ventilador é de 50% a 100%, que é ajustado por operação da válvula borboleta na entrada.
5Máquinas sem óleo: durante o processo de pressurização do ventilador não se produzem óleo e gás, de modo a evitar a corrosão do aerador;e melhorar a vida útil do sistema de aeração.
6O sistema de refrigeração por água é adoptado para o rolamento traseiro, o que prolonga a vida útil dos bancos.
7"Tecnologia avançada adotada para o rotor para alcançar com alta resistência e longa vida útil.
Características
1É trabalhado com centros de usinagem CNC avançados, operando sem problemas com baixa vibração, produzindo baixo nível de ruído.
2. bom tratamento na vedação, sem vazamento médio do invólucro do soprador.
3. de poupança de energia e de alta qualidade, com longa vida útil.
4A capacidade é fácil de ajustar e, quando a pressão é ajustada, a capacidade pode ser maior ou menor para satisfazer as exigências de diferentes condições de trabalho.
5. o rolamento é lubrificado por óleo de lubrificação, não por graxa, o que garante uma longa vida útil.
6. o impulsionador tem um desempenho fiável devido à adoção de materiais de alumínio e a um rigoroso ensaio de equilíbrio.
Estrutura do corpo principal do soprador
Desenho de montagem do pacote do ventilador
Fornecimento padrão de âmbito de aplicação
1Corpo principal do ventilador
2. O silenciador de entrada (com filtro de ar)
3. Base pública para motor e soprador (incluindo cobertura de engate)
4. válvula de entrada manual
5Motor.
6- Pressômetro.
7- Parafusos de montagem e acessórios de ligação
8- Válvula de retenção.
