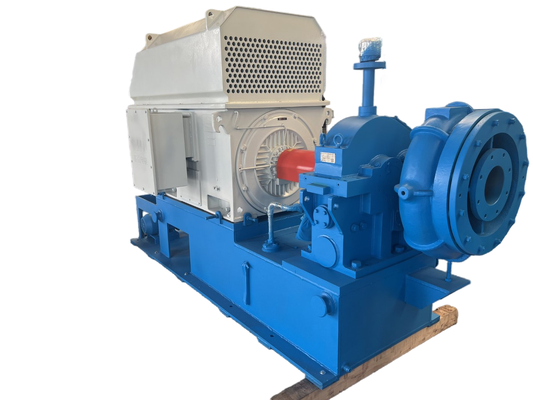

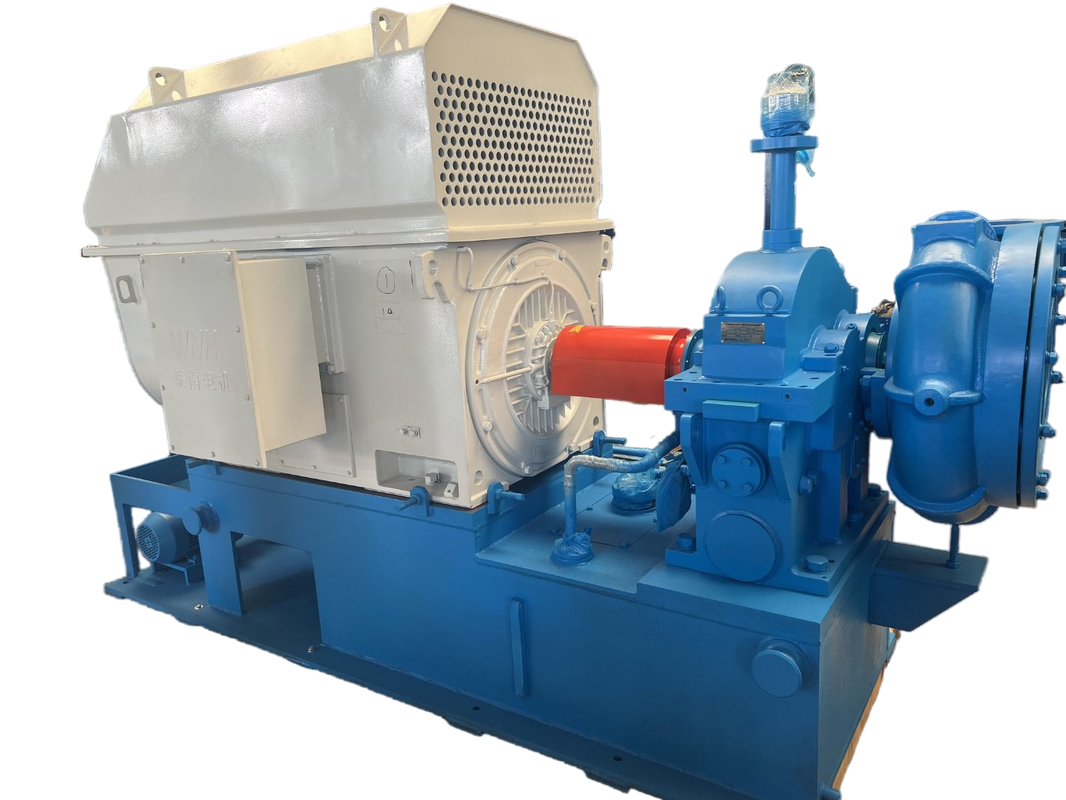

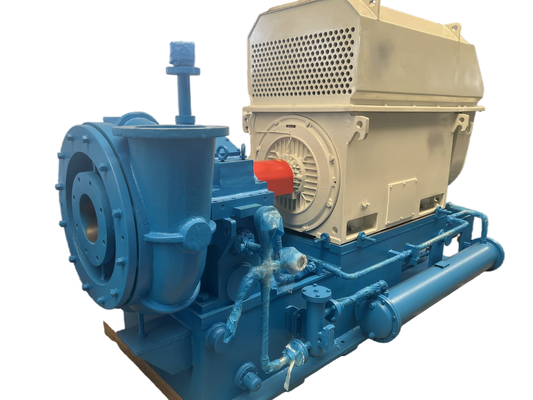

80m3/min. Bloqueador centrífugo de alta velocidade de um estágio da série GS80
Sobre o GS
O ventilador centrífugo de alta velocidade de um estágio da série GS é especialmente concebido para a aeração do tratamento de águas residuais.Dióxido de azoto e outros gases não corrosivos.
O ventilador Gs caracteriza-se por uma ampla aplicabilidade, uma economia significativa de energia, uma pequena área e uma instalação, funcionamento e manutenção fáceis.
Especificações
|
Número do modelo.
|
GS80-(1.5-2.0)
|
|
Pressão diferencial de descarga
|
50/60/70/80/90/100 KPA
|
|
Potência do motor
|
90/110/132/132/160/160 KW
|
|
Capacidade aérea
|
80 m3/min
|
|
Tipo de motor
|
380/400/415/440V/6KV/10KV, três fases, 50/60HZ
|
Aplicações
a. Para a indústria do cimento: soprador de transporte de cimento, ventilador, etc.
b. No caso dos sistemas de tratamento de águas residuais: soprador de aeração, soprador de lavagem posterior, etc.
c. Para transporte pneumático: para transporte de matérias em pó, tais como farinha, cimento, areia, grãos, etc.
d. Para recolha de poeira, limpeza de poeira, ventilação em algumas fábricas, hospitais, edifícios, etc.
e. Para as centrais eléctricas: transporte de gás, aumento de oxigénio, ventilação, limpeza de poeira, etc.
Tecnologia chave
|
1Dispositivo de vela guia de entrada
- posição ◄ na frente da hélice do soprador
- Função Não só para ajustar a capacidade do soprador entre 45% e 100%, mas também para garantir que o soprador atinja a maior eficiência dentro do seu âmbito de ajuste,especialmente quando os parâmetros de funcionamento se afastam dos dados projetados (baixa temperatura ou baixa pressão).
- Ajustar a operação automática ou manual clicando na tela sensível ao toque na caixa de controlo do ventilador.A vela de guia de entrada é regulada pelo operador elétrico numa relação definida após receber um sinal de CC de 4 a 20 mA, enquanto estiver em funcionamento manual ou em condições de manutenção, a vela é regulada manualmente.
|
 |
|
2- Desenho volute maduro.
Desempenho pneumático fiável, alta eficiência, eficiência multivariável de 85%.
|
|
|
3Impeller de elevada eficiência
- A curva para o impulsor é selecionada de forma recorrente para simular a condição de trabalho no computador e melhor adaptada ao fluxo real de gás.
- Fabricado em liga de alumínio aéreo ou aço inoxidável, curvado para trás (seu menor ângulo de mergulho de 6 graus), superfície finamente trabalhada.
|
|
|
4Estrutura da caixa de engrenagens e rolamento de alta fiabilidade
- A caixa de engrenagens é de estrutura horizontal split, revestimento voluto ligado à caixa inferior e separado da caixa superior, o que reduz o tempo necessário para descarregar a tampa da caixa.
-
O eixo de alta velocidade adota tecnologia de disco de tração dura, alta eficiência e baixa perda mecânica confirmada pelo contato de linha.
- Rolamento elíptico (dislocação) adoptado para engrenagens grandes, rolamento de inclinação para engrenagens de alta velocidade.
- O eixo do soprador e da engrenagem é feito de aço forjado tratado termicamente e moído adequadamente.e a velocidade de ressonância de torção está dentro de ± 10% da velocidade de marcha, todas as peças rotativas são dinâmicas equilibradas.
- A engrenagem de ascensão é de tipo helicoidal de eixo paralelo, com engrenagem pequena integrada e eixo rotativo.
-
Fabricado em aço ligado de forja de apagamento de superfície e moído com precisão, o índice de serviço da engrenagem é de pelo menos 1,8.
|
|
|
5. Direcção de engrenagem de alta precisão
- Armaduras de melhor qualidade adotadas
- O grau de precisão da engrenagem é estabilizado na ISO1328 5~4
- O grau de precisão pode chegar a 3.
- Grau de precisão igual ao padrão AGMA ou DIN
|
|
|
6Conexão entre o impulsor e o eixo de alta velocidade
- Adotar o tipo de conexão de chave de frente reta (pin) e eixo triangular
- A maior potência que pode transferir atinge 3.000 kW.
- Conveniente para montagem e desmontagem sem danificar as peças
|
|
|
7. Selos de alto desempenho
- O material das vedações é uma liga de textura macia.
- Função fiável, longa vida útil
- Não há problema de vazamento.
- Baixo custo de manutenção, conveniente para substituição
- Consumo de energia reduzido por não haver atrito
|
Resultado da operação
·Bom desempenho aerodinâmico: rotor ternário semi-aberto de fluxo misto, utilizado para não causar facilmente vórtices e para pequenas perdas de fluxo de ar.
·A regra da curva de eficácia da unidade é plana, mesmo em condições de funcionamento não concebidas, podendo ser alcançado um bom efeito de poupança de energia.
·Construção compacta, pequena área de piso, fácil utilização.
·O impulsor é fabricado em liga de alumínio de aviação de alta resistência, trabalhado por um centro de usinagem de ligação de cinco coordenadas importado com um pequeno erro de curva.É de desempenho pneumático fiável e alta eficiência, enquanto pode economizar 15%-25% de energia em comparação com a maioria dos sopradores de raízes.
·O impulsor e a engrenagem de aceleração têm uma estrutura integrada, o que reduz consideravelmente as perdas mecânicas.
·O engrenagem de aceleração de tipo helicoidal é adoptado para uma boa estabilidade, baixa vibração, baixo ruído e longa vida útil em alta velocidade.
·Beiramento de almofada de inclinação especial: graças a almofadas de inclinação especiais, o produto tem uma elevada estabilidade quando se move a altas velocidades.
·Alto grau de controlo automático, boa fiabilidade.
Desenho de montagem do pacote do ventilador
Fornecimento padrão de âmbito de aplicação
1Blower Corpo principal
2- Vans de condução de entrada
3. Silenciador de entrada
4Junção flexível de aço inoxidável
5Caixa de engrenagens de alta velocidade
7. válvula de descarga
8- Válvula de retenção.
9Quadro de base
10Sistema de lubrificante
11Caixa de controlo PLC
12Motor.
