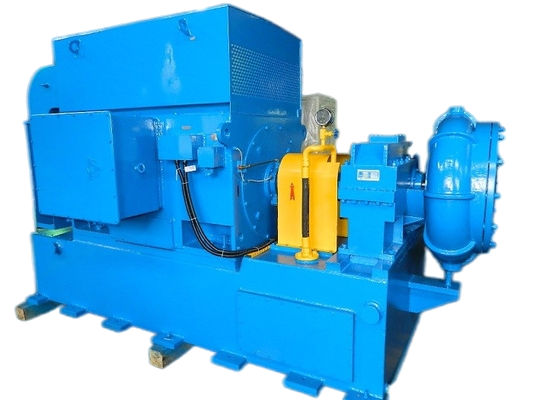

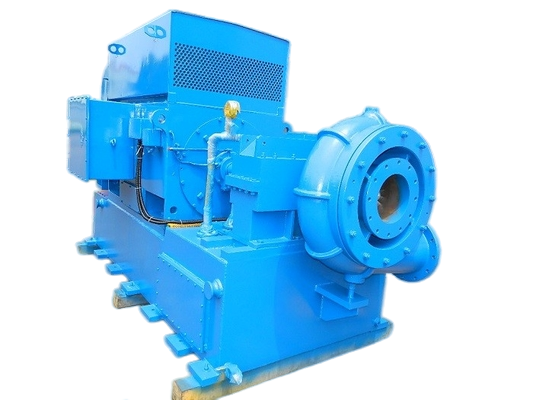

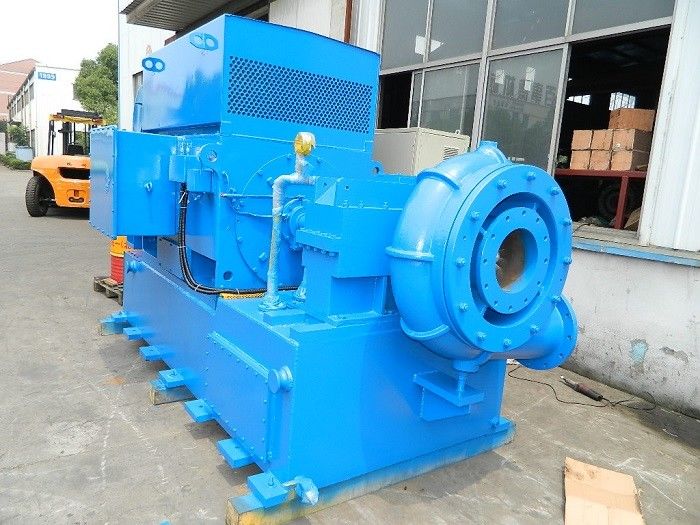

GS120 Série 120 m3/min Fluxo de ar Soprador de ventoinha centrífuga de alta velocidade de um estágio

Ventilador centrífugo de alta velocidade e fluxo de ar série GS120 de 120 m³/min

Sobre GS


O soprador centrífugo de alta velocidade de estágio único da série GS é especialmente projetado para aeração de tratamento de águas residuais. Enquanto isso, está disponível para meios, como ar, nitrogênio, dióxido de nitrogênio e outros gases não corrosivos.

O soprador Gs é caracterizado por ampla aplicabilidade, economia significativa de energia, pequena área e fácil instalação, operação e manutenção.

Especificações

Aplicativos

um. Para a indústria de cimento: soprador de transporte de cimento, ventilação, etc.

b. Para Sistema de Tratamento de Esgoto: soprador de aeração, soprador de retrolavagem, etc.

c. Para Transporte Pneumático: para transporte de materiais em pó, como farinha, cimento, areia, grãos, etc.

d. Para coleta de poeira, limpeza de poeira, ventilação em algumas fábricas, hospitais, edifícios, etc.

e. Para Usina Elétrica: transporte de gás, aumento de oxigênio, ventilação, limpeza de poeira, etc.

Estrutura do soprador

O soprador centrífugo da série Gs apresenta cantilever de estágio único, entrada axial e estrutura de descarga radical. O ar entra no tubo de sucção e no dispositivo de palheta guia de entrada a partir da configuração do filtro de entrada. O motor de acionamento principal é conectado ao acoplamento e à caixa de elevação.

a engrenagem elevadora aciona o impulsor semiaberto misto ternário para produzir gás para energia e a descarga do gás através do difusor sem palhetas e da câmara de voluta.

Resultado da operação

·Bom desempenho aerodinâmico: impulsor ternário semiaberto de fluxo misto adotado para não causar vórtices facilmente e para pequenas perdas de fluxo de ar.

·Ajustado pela palheta guia de entrada, a curva de eficiência da unidade é plana e, mesmo sob condições operacionais não projetadas, pode ser alcançado um bom efeito de economia de energia.

·Estrutura compacta, pequena área útil, fácil operação.

·O impulsor é feito de liga de alumínio de aviação de alta resistência, usinado por centro de usinagem de ligação de cinco coordenadas importado com pequeno erro de curva. Possui desempenho pneumático confiável e alta eficiência, embora possa economizar 15% a 25% de energia em comparação com a maioria dos sopradores Roots.

·O impulsor e a engrenagem de aceleração são de estrutura integral, o que reduz bastante a perda mecânica.

· Engrenagem de aceleração do tipo helicoidal adotada para boa estabilidade, baixa vibração, baixo ruído e longa vida útil sob operação em alta velocidade.

·Rolamento de pastilhas basculantes especiais: através de pastilhas basculantes especiais, o produto apresenta alta estabilidade ao funcionar em alta velocidade.

·Alto grau de controle automático, boa confiabilidade.

Desenho de montagem do pacote do soprador

Fornecimento padrão de escopo

1. Corpo principal do soprador

2. Palheta guia de entrada

3. Silenciador de entrada

4. Junta flexível de aço inoxidável

5. Caixa de engrenagens de alta velocidade

7. Válvula de descarga

8. Válvula de retenção

9. Estrutura básica

10. Sistema lubrificante

11. Caixa de controle PLC

12. Motor
