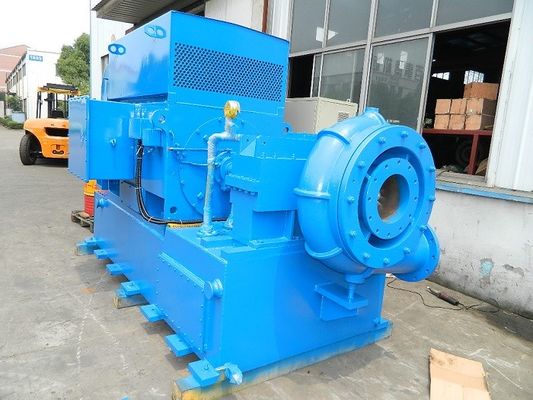

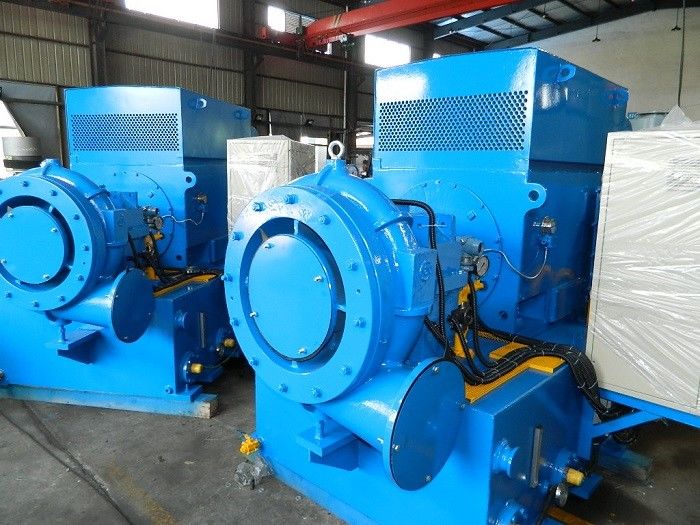

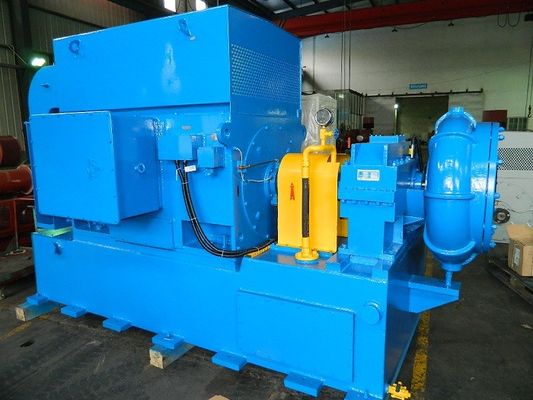

GS140 Série 140m3/min Impeller de alta eficiência Faneador Centrífugo de Alta Velocidade

GS140 Série 140m3/min Impeller de alta eficiência Faneador Centrífugo de Alta Velocidade

Sobre o GS


O ventilador centrífugo de alta velocidade de um estágio da série GS é especialmente concebido para a aeração do tratamento de águas residuais.Dióxido de azoto e outros gases não corrosivos.

O ventilador Gs caracteriza-se por uma ampla aplicabilidade, uma economia significativa de energia, uma pequena área e uma instalação, funcionamento e manutenção fáceis.

Especificações

Aplicações

a. Para a indústria do cimento: soprador de transporte de cimento, ventilador, etc.

b. No caso dos sistemas de tratamento de águas residuais: soprador de aeração, soprador de lavagem posterior, etc.

c. Para transporte pneumático: para transporte de matérias em pó, tais como farinha, cimento, areia, grãos, etc.

d. Para recolha de poeira, limpeza de poeira, ventilação em algumas fábricas, hospitais, edifícios, etc.

e. Para as centrais eléctricas: transporte de gás, aumento de oxigénio, ventilação, limpeza de poeira, etc.

Estrutura do soprador

O soprador centrífugo da série G dispõe de uma alavanca de um estágio, entrada axial e estrutura de descarga de radicais.O ar entra no tubo de sucção e o dispositivo de vela guia de entrada a partir da configuração do filtro de entrada.O motor principal está ligado ao acoplamento e à caixa step-up.

A engrenagem step-up conduz o impulsionador semi-aberto ternário misto para produzir gás para alimentação e a descarga de gás através do difusor sem pá e da câmara voluta.

Principais características

·Bom desempenho aerodinâmico: rotor ternário semi-aberto de fluxo misto, utilizado para não causar facilmente vórtices e para pequenas perdas de fluxo de ar.

·A regra da curva de eficácia da unidade é plana, mesmo em condições de funcionamento não concebidas, podendo ser alcançado um bom efeito de poupança de energia.

·Construção compacta, pequena área de piso, fácil utilização.

·O impulsor é fabricado em liga de alumínio de aviação de alta resistência, trabalhado por um centro de usinagem de ligação de cinco coordenadas importado com um pequeno erro de curva.É de desempenho pneumático fiável e alta eficiência, enquanto pode economizar 15%-25% de energia em comparação com a maioria dos sopradores de raízes.

·O impulsor e a engrenagem de aceleração têm uma estrutura integrada, o que reduz consideravelmente as perdas mecânicas.

·O engrenagem de aceleração de tipo helicoidal é adoptado para uma boa estabilidade, baixa vibração, baixo ruído e longa vida útil em alta velocidade.

·Beiramento de almofada de inclinação especial: graças a almofadas de inclinação especiais, o produto tem uma elevada estabilidade quando se move a altas velocidades.

·Alto grau de controlo automático, boa fiabilidade.

Desenho de montagem do pacote do ventilador

Fornecimento padrão de âmbito de aplicação

1Blower Corpo principal

2- Vans de condução de entrada

3. Silenciador de entrada

4Junção flexível de aço inoxidável

5Caixa de engrenagens de alta velocidade

7. válvula de descarga

8- Válvula de retenção.

9Quadro de base

10Sistema de lubrificante

11Caixa de controlo PLC

12Motor.
