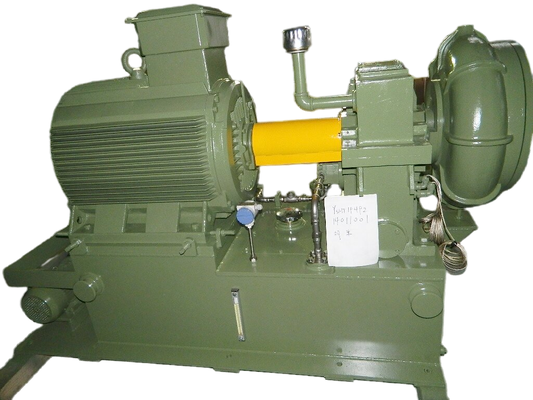

GS160 Série 50-100 Kpa Pressão, ventoinha centrífuga de alta velocidade de um estágio

Detalhes do produto:

Lugar de origem:	China
Marca:	BK
Certificação:	ISO9001/ISO14001
Número do modelo:	GS160-(1,5-2,0)

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Detalhes da embalagem:	Caixa de madeira padrão de exportação
Tempo de entrega:	20-40 dias úteis, depende do valor e especificação do pedido
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	10 conjuntos por mês

Contato

Descrição de produto detalhada

Capacidade do ar:	160 m³/min	Pressão diferencial de descarga:	50/60/70/80/90/100 KPA
Potência do motor:	185/220/250/280/315KW	Peças principais:	Dispositivo de palheta guia de entrada, voluta, caixa elevadora, impulsor de alta eficiência
Modelo e especificações:	GS80-GS500	Características:	Fácil instalação/Fácil operação/Fácil manutenção
Aplicativos:	tratamento de água, material de construção, produtos químicos, eletricidade, aço, etc.	Temperatura.:	20°C
Destacar:	Ventilador centrífugo de alta velocidade série GS160 , Ventilador centrífugo de pressão de 50-100 Kpa , Ventilador centrífugo de estágio único com garantia

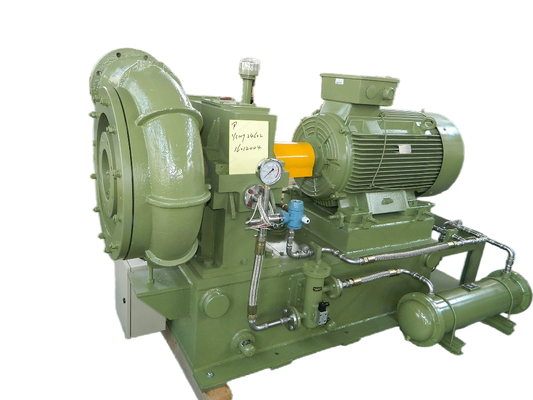

GS160 Série 50-100 Kpa Pressão, ventoinha centrífuga de alta velocidade de um estágio

Sobre o GS

O ventilador centrífugo de alta velocidade de um estágio da série GS é especialmente concebido para a aeração do tratamento de águas residuais.Dióxido de azoto e outros gases não corrosivos.

O ventilador Gs caracteriza-se por uma ampla aplicabilidade, uma economia significativa de energia, uma pequena área e uma instalação, funcionamento e manutenção fáceis.

Especificações

型号 Modelo	pressão Pressão	风量 Fluxo de ar	功率 Potência
	Kpa	m3/min	KW
GS160-1.5	50	160	185
GS160-1.6	60	160	220
GS160-1.7	70	160	250
GS160-1.8	80	160	280
GS160-1.9	90	160	280
GS160-2.0	100	160	315

Observações:

1A pressão de descarga é projetada para 198 Kpa (A), o âmbito de aplicação: 145-198 Kpa (A) ou o rácio de pressão ε é 1, 5 ≤ε ≤1, 96;

2.Contenção de pó e outras impurezas sólidas ≤ 10 mg/m3;

3O motor deve ser especial quando o nível do mar for superior a 1000 m;

4.Não é adequado para uma temperatura de entrada superior a 60°C ou uma temperatura de saída superior a 120°C;

5.O fluxo de ar na ficha acima é o valor em condições de 20°C e 1 atm;

6Consulte o nosso departamento técnico para as capacidades não indicadas no catálogo.

7.Para selecção do modelo de bomba de vácuo centrífuga de alta velocidade de um estágio, por favor contacte o departamento técnico da nossa empresa.

Aplicações

a. Para a indústria do cimento: soprador de transporte de cimento, ventilador, etc.

b. No caso dos sistemas de tratamento de águas residuais: soprador de aeração, soprador de lavagem posterior, etc.

c. Para transporte pneumático: para transporte de matérias em pó, tais como farinha, cimento, areia, grãos, etc.

d. Para recolha de poeira, limpeza de poeira, ventilação em algumas fábricas, hospitais, edifícios, etc.

e. Para as centrais eléctricas: transporte de gás, aumento de oxigénio, ventilação, limpeza de poeira, etc.

Estrutura do soprador

O soprador centrífugo da série G dispõe de uma alavanca de um estágio, entrada axial e estrutura de descarga de radicais.O ar entra no tubo de sucção e o dispositivo de vela guia de entrada a partir da configuração do filtro de entrada.O motor principal está ligado ao acoplamento e à caixa step-up.

A engrenagem step-up conduz o impulsionador semi-aberto ternário misto para produzir gás para alimentação e a descarga de gás através do difusor sem pá e da câmara voluta.

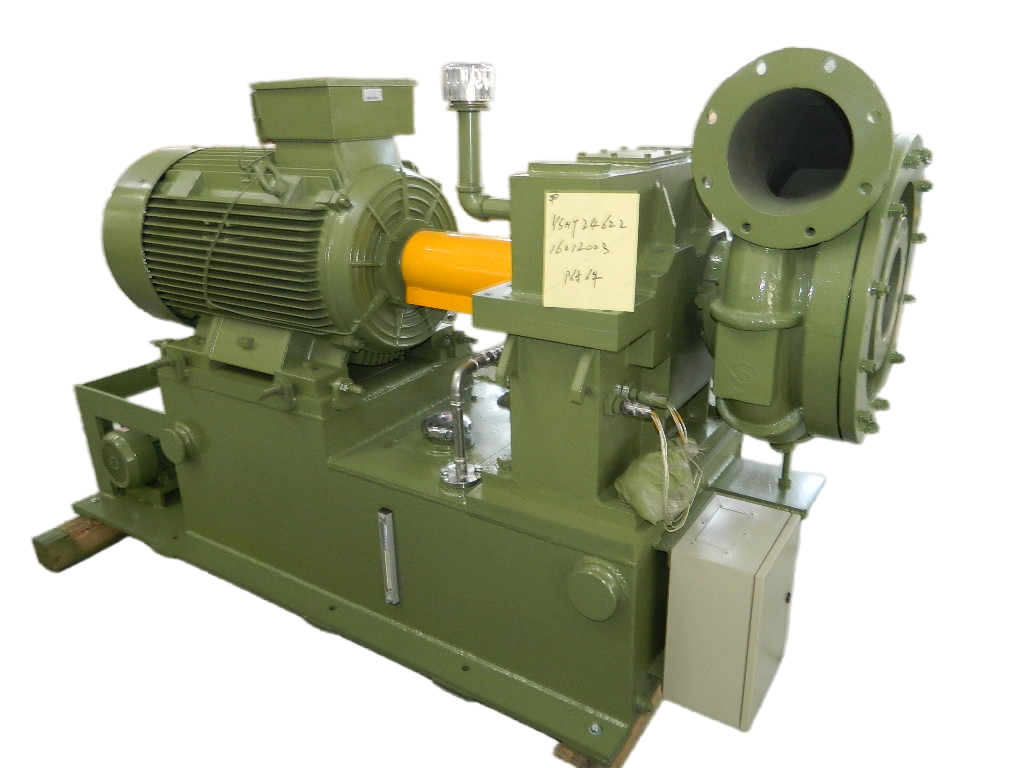

GS160 Série 50-100 Kpa Pressão, ventoinha centrífuga de alta velocidade de um estágio

Principais características

·Bom desempenho aerodinâmico: rotor ternário semi-aberto de fluxo misto, utilizado para não causar facilmente vórtices e para pequenas perdas de fluxo de ar.

·A regra da curva de eficácia da unidade é plana, mesmo em condições de funcionamento não concebidas, podendo ser alcançado um bom efeito de poupança de energia.

·Construção compacta, pequena área de piso, fácil utilização.

·O impulsor é fabricado em liga de alumínio de aviação de alta resistência, trabalhado por um centro de usinagem de ligação de cinco coordenadas importado com um pequeno erro de curva.É de desempenho pneumático fiável e alta eficiência, enquanto pode economizar 15%-25% de energia em comparação com a maioria dos sopradores de raízes.

·O impulsor e a engrenagem de aceleração têm uma estrutura integrada, o que reduz consideravelmente as perdas mecânicas.

·O engrenagem de aceleração de tipo helicoidal é adoptado para uma boa estabilidade, baixa vibração, baixo ruído e longa vida útil em alta velocidade.

·Beiramento de almofada de inclinação especial: graças a almofadas de inclinação especiais, o produto tem uma elevada estabilidade quando se move a altas velocidades.

·Alto grau de controlo automático, boa fiabilidade.

Desenho de montagem do pacote do ventilador

GS160 Série 50-100 Kpa Pressão, ventoinha centrífuga de alta velocidade de um estágio

Fornecimento padrão de âmbito de aplicação

1Blower Corpo principal

2- Vans de condução de entrada

3. Silenciador de entrada

4Junção flexível de aço inoxidável

5Caixa de engrenagens de alta velocidade

7. válvula de descarga

8- Válvula de retenção.

9Quadro de base
