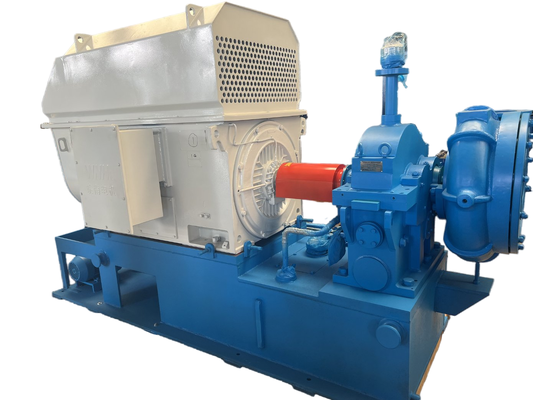

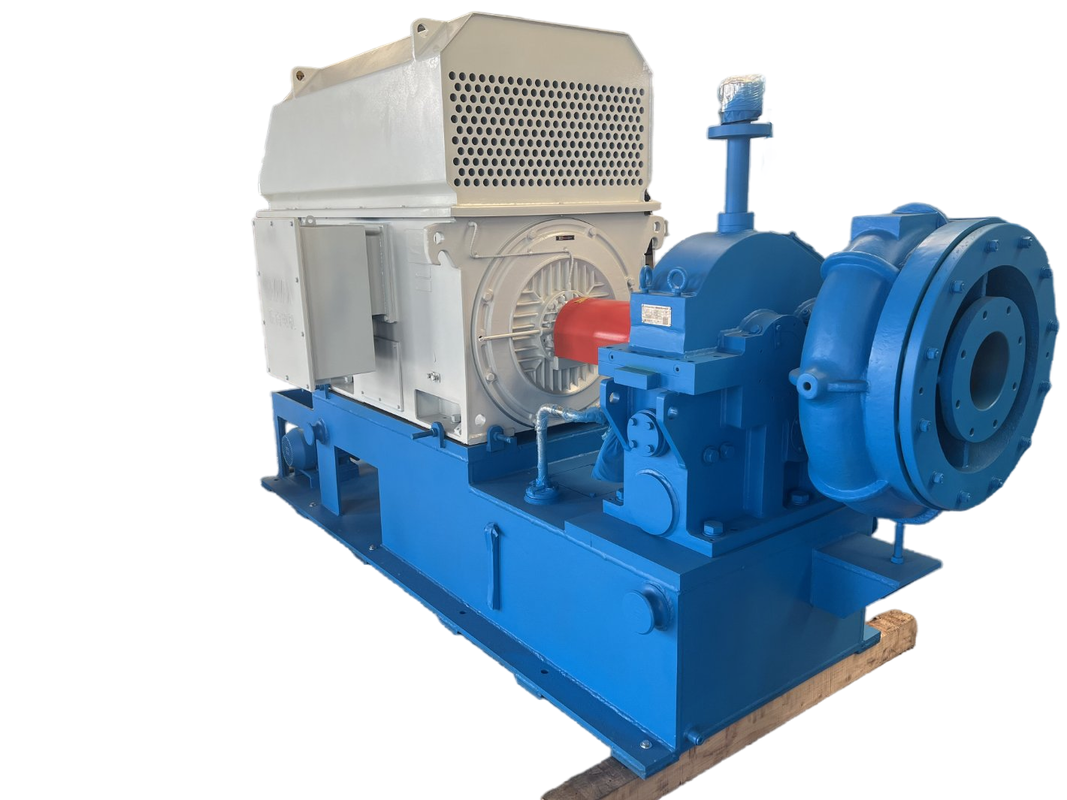

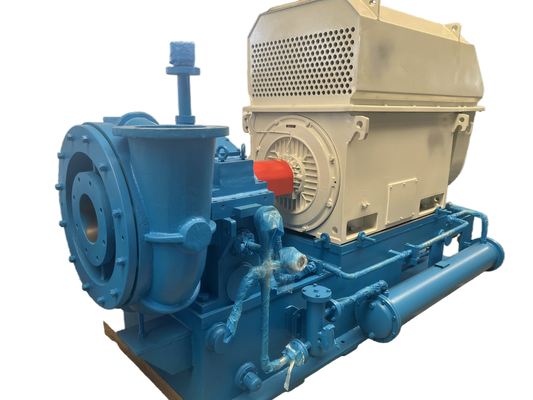

230 m³/min, pressão 50-100Kpa, soprador centrífugo de aeração para tratamento de águas residuais de alta velocidade e estágio único


Observações:
1. A pressão de descarga é projetada para 198Kpa (A), o escopo de aplicação: 145-198 Kpa (A) ou a taxa de pressão ε é 1. 5 ≤ε≤1 . 96;
2.Teor de poeira e outras impurezas sólidas ≤10mg/m3;
3.O motor deve ser especial quando o nível do mar for superior a 1000m;
4.Não é adequado para temperaturas de entrada superiores a 60°C ou temperaturas de saída superiores a 120°C;
5. O fluxo de ar na folha acima é o valor na condição de 20 ℃ e 1 atm;
6. Consulte nosso departamento técnico sobre a capacidade não indicada no catálogo.
7.Para seleção do modelo de bomba de vácuo centrífuga de alta velocidade e estágio único, entre em contato com o Departamento Técnico de nossa empresa.


1, dispositivo de palheta guia de entrada
Composto por nove palhetas, o dispositivo de palhetas guia de entrada é instalado antes do impulsor e seu grau de abertura é controlado por um operador elétrico. Quando o operador elétrico recebe um sinal de 4-20mA do painel de controle, ele ajusta o grau de abertura das palhetas (o valor do grau de abertura é mostrado no painel do operador elétrico e na tela de controle) para que o dispositivo da palheta guia de entrada possa funcionar antes que o gás flua para o impulsor e realize a função de ajuste do fluxo de ar de 45-100%.

2, Voluta
O rotor voluta mais adequado é adotado para desempenho pneumático confiável, alta eficiência e para atingir toda a eficiência multivariada de até 85%.




3, caixa intensificadora
Engrenagem elevadora tipo helicoidal está equipada. O gare é endurecido por difusão e de excelente desempenho sob rotação de alta velocidade e longa vida útil.


É adotado um rolamento do tipo deslizante com superfície metálica Babbitt. O rolamento leva filme lubrificante para suportar seu eixo e resfriamento.




4, impulsor de alta eficiência
O impulsor, que é do tipo semiaberto misto ternário, é projetado pela teoria tridimensional. A curva do impulsor é selecionada recorrentemente para simular

condição de trabalho no computador e melhor ajuste para o fluxo real de gás. Enquanto isso, reduz a deformação das palhetas causada pela força centrífuga e melhora a confiabilidade da eficiência.
O tipo de conexão avançada é adotado para o impulsor e o eixo de alta velocidade. Antes da entrega, são realizados testes de excesso de velocidade e equilíbrio dinâmico do impulsor para garantir o alto desempenho do soprador.
O material do impulsor é opcional, aerometal ou aço inoxidável ou outros materiais disponíveis de acordo com a solicitação do cliente.






Estrutura do soprador

O soprador centrífugo da série Gs apresenta cantilever de estágio único, entrada axial e estrutura de descarga radical. O ar entra no tubo de sucção e no dispositivo de palhetas guia de entrada a partir da configuração do filtro de entrada. O motor de acionamento principal é conectado ao acoplamento e à caixa de elevação.
a engrenagem elevadora aciona o impulsor semiaberto misto ternário para produzir gás para energia e a descarga do gás através do difusor sem palhetas e da câmara de voluta.


Principais características

·Bom desempenho aerodinâmico: impulsor ternário semiaberto de fluxo misto adotado para não causar vórtices facilmente e para pequenas perdas de fluxo de ar.

·Ajustado pela palheta guia de entrada, a curva de eficiência da unidade é plana e, mesmo sob condições operacionais não projetadas, pode ser alcançado um bom efeito de economia de energia.

·Estrutura compacta, pequena área útil, fácil operação.

·O impulsor é feito de liga de alumínio de aviação de alta resistência, usinado por centro de usinagem de ligação de cinco coordenadas importado com pequeno erro de curva. Possui desempenho pneumático confiável e alta eficiência, embora possa economizar 15% a 25% de energia em comparação com a maioria dos sopradores Roots.

·O impulsor e a engrenagem de aceleração são de estrutura integral, o que reduz bastante a perda mecânica.

· Engrenagem de aceleração do tipo helicoidal adotada para boa estabilidade, baixa vibração, baixo ruído e longa vida útil sob operação em alta velocidade.

·Rolamento de pastilhas basculantes especiais: através de pastilhas basculantes especiais, o produto apresenta alta estabilidade ao funcionar em alta velocidade.

·Alto grau de controle automático, boa confiabilidade.


Desenho de montagem do pacote do soprador


Fornecimento padrão de escopo

1. Corpo principal do soprador
2. Palheta guia de entrada
3. Silenciador de entrada
4. Junta flexível de aço inoxidável
5. Caixa de engrenagens de alta velocidade
7. Válvula de descarga
8. Válvula de retenção
9. Estrutura básica
10. Sistema lubrificante
11. Caixa de controle PLC
12. Motor
