1, dispositivo de palheta guia de entrada
Composto por nove palhetas, o dispositivo de palhetas guia de entrada é instalado antes do impulsor e seu grau de abertura é controlado por um operador elétrico. Quando o operador elétrico recebe um sinal de 4-20mA do painel de controle, ele ajusta o grau de abertura das palhetas (o valor do grau de abertura é mostrado no painel do operador elétrico e na tela de controle) para que o dispositivo da palheta guia de entrada possa funcionar antes que o gás flua para o impulsor e realize a função de ajuste do fluxo de ar de 45-100%.
2, Voluta
O rotor voluta mais adequado é adotado para desempenho pneumático confiável, alta eficiência e para atingir toda a eficiência multivariada de até 85%.
3, caixa intensificadora
Engrenagem elevadora tipo helicoidal está equipada. O gare é endurecido por difusão e de excelente desempenho sob rotação de alta velocidade e longa vida útil.
É adotado um rolamento do tipo deslizante com superfície metálica Babbitt. O rolamento leva filme lubrificante para suportar seu eixo e resfriamento.
4, impulsor de alta eficiência
O impulsor, que é do tipo semiaberto misto ternário, é projetado pela teoria tridimensional. A curva do impulsor é selecionada recorrentemente para simular
condição de trabalho no computador e melhor ajuste para o fluxo real de gás. Enquanto isso, reduz a deformação das palhetas causada pela força centrífuga e melhora a confiabilidade da eficiência.
O tipo de conexão avançada é adotado para o impulsor e o eixo de alta velocidade. Antes da entrega, são realizados testes de excesso de velocidade e equilíbrio dinâmico do impulsor para garantir o alto desempenho do soprador.
O material do impulsor é opcional, aerometal ou aço inoxidável ou outros materiais disponíveis de acordo com a solicitação do cliente.
Estrutura do soprador

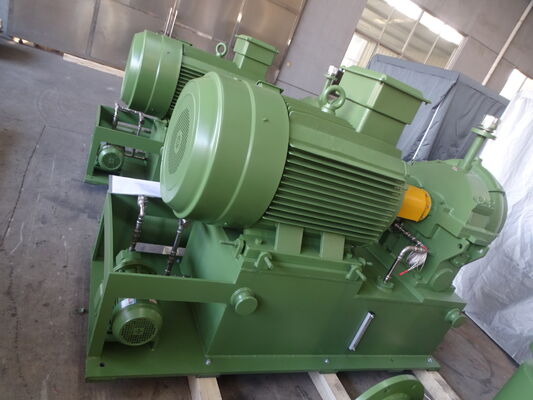

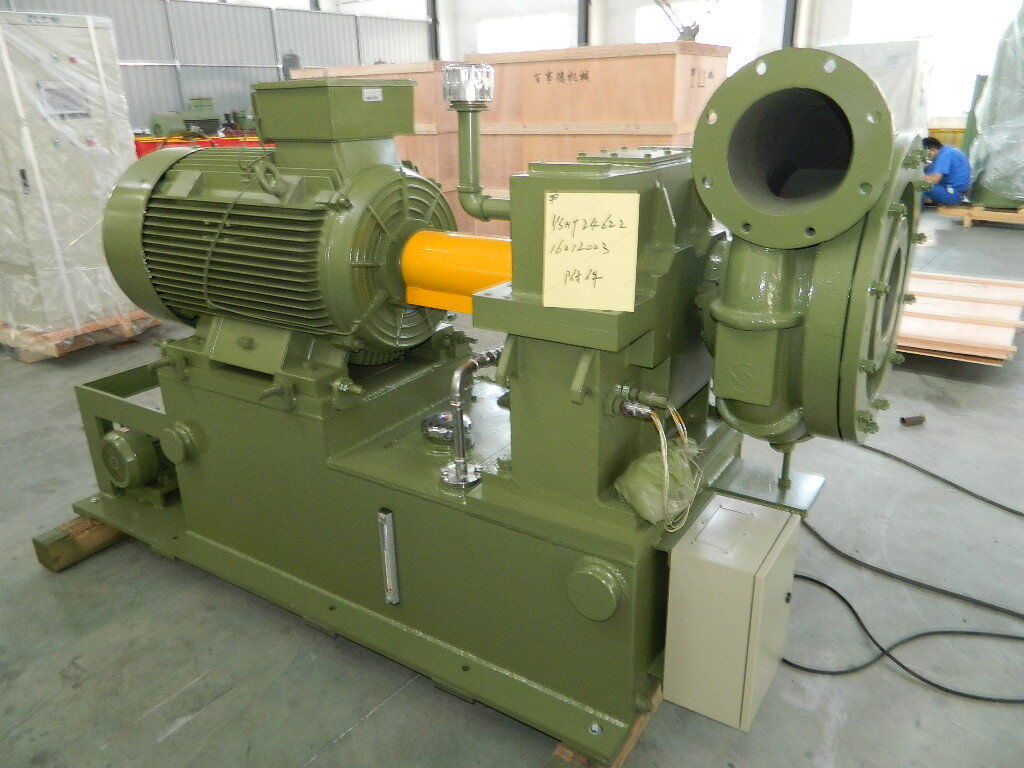

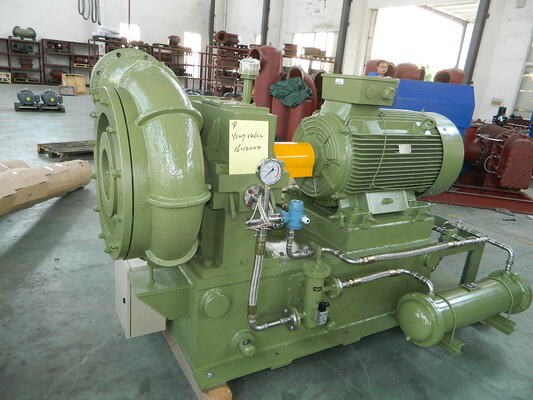

O soprador centrífugo da série Gs apresenta cantilever de estágio único, entrada axial e estrutura de descarga radical. O ar entra no tubo de sucção e no dispositivo de palhetas guia de entrada a partir da configuração do filtro de entrada. O motor de acionamento principal é conectado ao acoplamento e à caixa de elevação.
a engrenagem elevadora aciona o impulsor semiaberto misto ternário para produzir gás para energia e a descarga do gás através do difusor sem palhetas e da câmara de voluta.
Principais características
·Bom desempenho aerodinâmico: impulsor ternário semiaberto de fluxo misto adotado para não causar vórtices facilmente e para pequenas perdas de fluxo de ar.
·Ajustado pela palheta guia de entrada, a curva de eficiência da unidade é plana e, mesmo sob condições operacionais não projetadas, pode ser alcançado um bom efeito de economia de energia.
·Estrutura compacta, pequena área útil, fácil operação.
·O impulsor é feito de liga de alumínio de aviação de alta resistência, usinado por centro de usinagem de ligação de cinco coordenadas importado com pequeno erro de curva. Possui desempenho pneumático confiável e alta eficiência, embora possa economizar 15% a 25% de energia em comparação com a maioria dos sopradores Roots.
·O impulsor e a engrenagem de aceleração são de estrutura integral, o que reduz bastante a perda mecânica.
· Engrenagem de aceleração do tipo helicoidal adotada para boa estabilidade, baixa vibração, baixo ruído e longa vida útil sob operação em alta velocidade.
·Rolamento de pastilhas basculantes especiais: através de pastilhas basculantes especiais, o produto apresenta alta estabilidade ao funcionar em alta velocidade.
·Alto grau de controle automático, boa confiabilidade.
Sobre nós
①Em 1994, Yixing Pengde Machinery Co., Ltd. (uma joint venture sino-japonesa) nasceu e foi realocada no Parque Industrial de SCI e TECH Ambiental. No ano seguinte, o nome da empresa foi alterado para B-Tohin Machine (Jiangsu)Co.,Ltd.
②Localização do soprador HC em 1996
③Em 1999, estabeleceu uma joint venture chamada Tohin Machine Co., Ltd. com o TUTHILL Pneumatics Group (Estados Unidos).
④Localização e vendas em massa do soprador BK em 2000
⑤Em 2004, HC Blower e BK Blower receberam a honra de “novo produto de alta tecnologia” e a empresa foi classificada como uma empresa de alta tecnologia. No mesmo ano, a empresa obteve a certificação ISO9001, comprou mais de 30.000 metros quadrados para uma nova fábrica e doou 500.000 yuans para construir a Escola Secundária B-Tohin Qinghu Hope.
⑥Em 2009, o soprador de alta velocidade de estágio único foi lançado com sucesso e BK foi classificado como marca famosa da cidade de Wuxi e marca famosa da província de Jiangsu. O projeto do programa de tocha da província de Jiangsu e uma série de patentes foram alcançados, também a ideia de união com o coração da empresa: com atenção, sinceridade e confiança foi apresentada.
⑦A marca BK da empresa foi classificada como “Marca registrada bem conhecida da China” em 2013.
⑧Em 2014, a empresa foi identificada como “Centro de Pesquisa Aerodinâmica de Jiangsu” pelo Departamento de Ciência e Tecnologia da província de Jiangsu e obteve o certificado ISO14001.
⑨Em 2015, a empresa introduziu um sistema completo de teste de desempenho do soprador. licitou com sucesso os ativos industriais de 2.600 metros quadrados na zona de desenvolvimento econômico de Yixing e estabeleceu a Wuxi B-Tohin Blower Technology Co., Ltd.
⑩Em 2016, a joint venture sino-coreana Wuxi B-Tohin & Ace Blower Science and Technology Co., Ltd. foi estabelecido. No mesmo ano, o soprador centrífugo de folha de ar foi introduzido com sucesso e a Tohin Vietnam Industry foi fundada.
⑪Em 2017, a empresa ativou a Internet das coisas inteligentes, o testador de equilíbrio do soprador centrífugo Air Bearing Turbo foi colocado em uso com sucesso.
⑫Em 2018, o soprador centrífugo de suspensão magnética B-Tohin, o soprador de aço inoxidável e outros novos produtos foram lançados com sucesso.
⑬Em 2019, adotou a gestão da plataforma ERP em toda a empresa e passou na avaliação de “Integração Informacional e Industrializada” em 2019.
O soprador de parafuso ⑭B-Tohin foi colocado no mercado com sucesso em 2021.
⑮ Lançado contrato de gestão de energia e vendas de locação de novos tipos de produtos em 2022. Com uma nova área de 75.000 metros quadrados adquirida, foi iniciado o projeto de design e base de fabricação inteligente de soprador de alta eficiência e prédio de escritórios da B-Tohin.
O novo edifício da fábrica foi concluído e realocado com sucesso.
