1Dispositivo de guia de entrada
Composto por nove pás, o dispositivo de guia de entrada é instalado antes do impulsor e o seu grau de abertura é controlado por um operador elétrico.Quando o operador elétrico recebe um sinal de 4-20mA do painel de comando, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.
2Volute
O corredor volute mais adequado é adotado para desempenho pneumático fiável, alta eficiência e para alcançar toda a eficiência multivariada de 85%.
3Caixa de arranque.
A estação é endurecida por difusão e de excelente desempenho em rotação de alta velocidade e longa vida útil.
O rolamento de tipo deslizante com superfície de metal Babbitt é adotado. O rolamento utiliza uma película lubrificante para suportar o eixo e resfriar.desempenho e longevidade confiáveis.
4"Impelente de alta eficiência"
O impulsor, que é de tipo semi-aberto misturado ternário, é projetado pela teoria tridimensional.
A utilização de um sistema de ventilação de ar reduz a deformação das velas causada pela força centrífuga e melhora a fiabilidade da eficiência.
Antes da entrega, são efectuados testes de sobrevelocidade e de equilíbrio dinâmico do impulsor para assegurar o elevado desempenho do soprador.
O material da hélice é opcional, aero-metal ou aço inoxidável ou outros materiais disponíveis de acordo com as solicitações do cliente.

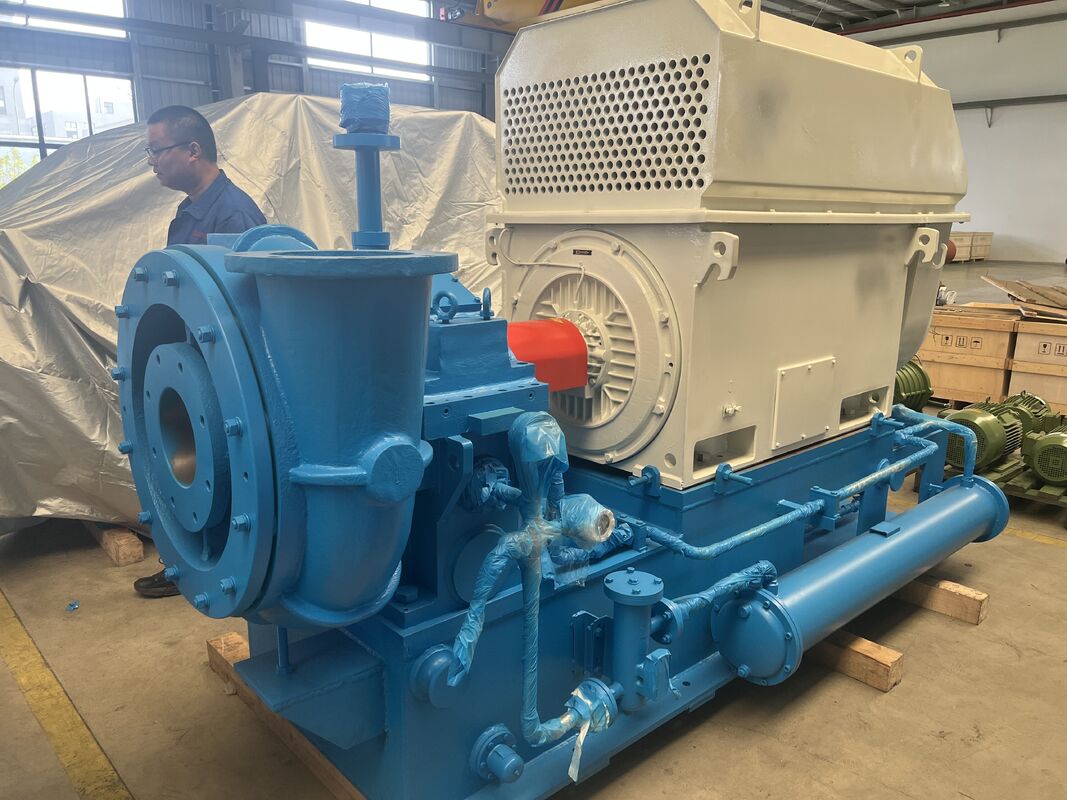

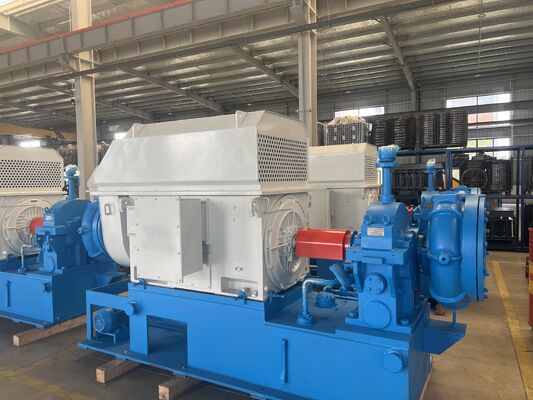

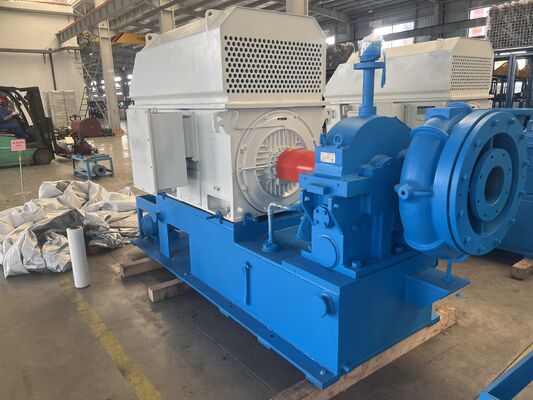

Estrutura do soprador
O soprador centrífugo da série G dispõe de uma alavanca de um estágio, entrada axial e estrutura de descarga de radicais.O ar entra no tubo de sucção e o dispositivo de vela guia de entrada a partir da configuração do filtro de entrada.O motor principal está ligado ao acoplamento e à caixa step-up.
A engrenagem step-up conduz o impulsionador semi-aberto ternário misto para produzir gás para alimentação e a descarga de gás através do difusor sem pá e da câmara voluta.
Principais características
·Bom desempenho aerodinâmico: rotor ternário semi-aberto de fluxo misto, utilizado para não causar facilmente vórtices e para pequenas perdas de fluxo de ar.
·A regra da curva de eficácia da unidade é plana, mesmo em condições de funcionamento não concebidas, podendo ser alcançado um bom efeito de poupança de energia.
·Construção compacta, pequena área de piso, fácil utilização.
·O impulsor é fabricado em liga de alumínio de aviação de alta resistência, trabalhado por um centro de usinagem de ligação de cinco coordenadas importado com um pequeno erro de curva.É de desempenho pneumático fiável e alta eficiência, enquanto pode economizar 15%-25% de energia em comparação com a maioria dos sopradores de raízes.
·O impulsor e a engrenagem de aceleração têm uma estrutura integrada, o que reduz consideravelmente as perdas mecânicas.
·O engrenagem de aceleração de tipo helicoidal é adoptado para uma boa estabilidade, baixa vibração, baixo ruído e longa vida útil em alta velocidade.
·Beiramento de almofada de inclinação especial: graças a almofadas de inclinação especiais, o produto tem uma elevada estabilidade quando se move a altas velocidades.
·Alto grau de controlo automático, boa fiabilidade.
