Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001/CE |
Número do modelo: | BKD-1000 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Habilidade da fonte: | 50 conjuntos por mês |
Tipo: | Enraíza o ventilador de ar, três lóbulos, fase dois | Capacidade do ar: | 3.16-8.35m3/min |
---|---|---|---|
Pressão da descarga: | 100-150KPA | Poder do motor: | 15-30KW |
Furo da descarga: | DN65 (2,5") | Tipo de conexão: | Correia e polia |
Aplicação:: | Transtorte da aeração, do remoinho, o pneumático, aplicado para o tratamento da água, o esclarecimen | Tipo refrigerando: | água e refrigerador médio |
Realçar: | ventilador do estilo das raizes,blowe movido a correia |

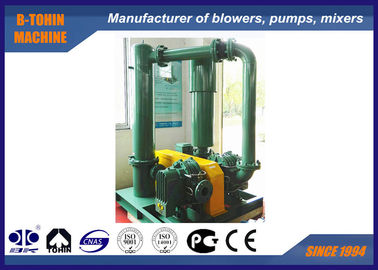

100KPA - 150KPA enraíza o ventilador de ar BKD-1000, dois encena, ventilador das raizes da alta pressão
Sobre BKD
A série de BKD é um ventilador de duas fases das raizes. É composta de dois ventiladores de BKW para alcançar de alta pressão. O bom desempenho é prometido por um sistema de refrigeração médio entre o primeiro e a segunda etapa, que assegura a temperatura padrão do fluxo de ar no ventilador da segunda etapa.
Especificações
Modelo |
BKD-1000 |
Capacidade do ar |
3.16-8.35m3/min |
Pressão diferencial da descarga |
100-150KPA |
Velocidade giratória |
850-1600rpm |
Volume da água refrigerando |
32 L/MIN |
Tipo do motor |
15-30KW |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan |
Tipo da instalação |
Padrão: tipo vertical |
N.W. do ventilador sem motor |
500kg |
Tamanho da embalagem aproximadamente. |
1.4*1.2*1.9m (length*width*height) |
Características |
1. Refrigerar de água para os rolamentos em ambas as placas terminais abaixa a temperatura da operação do rolamento. |
Folha do parâmetro
Arte não. | Velocidade (RPM) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatts) | Refrigerar água |
||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
fase do Ⅰ | fase do Ⅱ | m3/min | quilowatt | m3/min | quilowatt | m3/min | quilowatt | m3/min | quilowatt | L/MIN | |
BKD-1000 Diâmetro da tomada: 65 (2,5") Composto de BKW5006 + BKW5003 |
850 | 1050 | 3,52 | 10,18 | 3,35 | 11,53 | 3,21 | 12,74 | 3,16 | 13,54 | 32 |
1000 | 1200 | 4,49 | 11,80 | 4,32 | 13,37 | 4,17 | 14,76 | 4,13 | 15,68 | ||
1150 | 1350 | 5,45 | 13,42 | 5,28 | 15,20 | 5,14 | 16,78 | 5,09 | 17,83 | ||
1250 | 1450 | 6,10 | 14,50 | 5,93 | 16,42 | 5,78 | 18,13 | 5,74 | 19,26 | ||
1350 | 1550 | 6,74 | 15,58 | 6,57 | 17,64 | 6,42 | 19,47 | 6,38 | 20,69 | ||
1500 | 1700 | 7,71 | 17,20 | 7,54 | 19,48 | 7,39 | 21,50 | 7,34 | 22,83 | ||
1600 | 1800 | 8,35 | 18,28 | 8,18 | 20,70 | 8,03 | 22,84 | 7,99 | 24,26 |
Fluxo de ar e sistema de refrigeração
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. corpo principal 1 do ventilador
2. corpo principal 2 do ventilador
3. a pressão alivia a válvula
4. válvula de verificação
5. silenciador da entrada (com filtro de ar)
6. silenciador da tomada
7. público baixo (com tampa da correia)
8. almofada de borracha da junção flexível e do choque
9. polia
10. calibre de pressão
11. correia
12. parafusos e porcas e outras peças da conexão
. motor 13
. refrigerador 14 médio
