Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | YU-EG65 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Habilidade da fonte: | 20 conjuntos por mês |
Capacidade: | 1.77-5.77m3/min | Pressão diferencial da descarga: | 10-80kpa |
---|---|---|---|
Tamanho de furo: | DN65 (2,5") | Tipo refrigerando: | Água |
Tipo de conexão: | Movido a correia | Correia e polia: | Biogás, gás waste, transtorte médio explosivo |
Realçar: | ventilador do gás natural,Ventilador giratório do lóbulo das raizes |

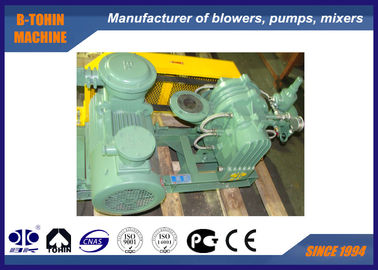

As raizes datilografam o ventilador do biogás, anti-corrosivo, ventilador à prova de explosões, especial do gás
Sobre YU-EG
Um ventilador do novo tipo projetou por pelo nossa empresa, impulsor e superfície interna com o revestimento de Teflon, capaz de segurar gás particulares com materiais dos ácidos, dos alcaloides, do corrosivo, os inflamáveis ou os explosivos.
Especificações
Modelo |
YU-EG65 |
Capacidade do ar |
1.77-5.77m3/min |
Pressão diferencial da descarga |
10-80KPA |
Velocidade giratória |
850-1600rpm |
Volume da água refrigerando |
6 L/MIN |
Tipo do motor |
2.2-15KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo à prova de explosões motor |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo vertical |
N.W. do ventilador sem motor |
220kg |
Tamanho da embalagem aproximadamente. |
1.3*0.9*1.2m (length*width*height) |
Características |
1. Apropriado para o gás inflamável e corrosivo devido a seu desempenho à prova de explosões e da antissepsia 2. Equipado com multiplique o selo e sem escapamento 3. Pulverizado com o material especial da antissepsia no cilindro e na tampa. |
Folha do parâmetro
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 5003 |
65 (2,5") | 850 | 2,75 | 0,97 | 2,47 | 1,61 | 2,25 | 2,45 | 2,07 | 2,77 | 6 |
1000 | 3,35 | 1,15 | 3,07 | 1,89 | 2,86 | 2,89 | 2,68 | 3,26 | |||
1150 | 3,96 | 1,32 | 3,67 | 2,18 | 3,46 | 3,32 | 3,28 | 3,75 | |||
1250 | 4,36 | 1,43 | 4,08 | 2,36 | 3,86 | 3,61 | 3,68 | 4,08 | |||
1350 | 4,76 | 1,55 | 4,48 | 2,55 | 4,27 | 3,89 | 4,08 | 4,40 | |||
1500 | 5,36 | 1,72 | 5,08 | 2,84 | 4,87 | 4,33 | 4,69 | 4,89 | |||
1600 | 5,77 | 1,83 | 5,48 | 3,03 | 5,27 | 4,62 | 5,09 | 5,22 |
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 5003 |
65 (2,5") | 850 | 1,92 | 3,38 | 1,77 | 3,98 | 6 | ||||
1000 | 2,52 | 3,97 | 2,38 | 4,68 | |||||||
1150 | 3,12 | 4,57 | 2,98 | 5,38 | 2,85 | 6,39 | |||||
1250 | 3,52 | 4,96 | 3,38 | 5,85 | 3,25 | 6,95 | |||||
1350 | 3,93 | 5,36 | 3,79 | 6,32 | 3,65 | 7,51 | 3,53 | 8,47 | |||
1500 | 4,53 | 5,96 | 4,39 | 7,02 | 4,26 | 8,34 | 4,14 | 9,41 | |||
1600 | 4,93 | 6,36 | 4,79 | 7,49 | 4,66 | 8,90 | 4,54 | 10,03 |
Estrutura do corpo principal do ventilador
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. a pressão do vácuo alivia a válvula
3. válvula de verificação
4. silenciador da entrada (com filtro)
5. silenciador da descarga
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia
9. calibre de pressão
10. correia
11. parafusos e porcas e outras peças da conexão
12. motor
FAQ
1. Que for a informação deve mim fornecer quando inquérito?
A: Capacidade do ar
B: Pressão
C: Aplicação
D: Use o ambiente (temperatura, a pressão atmosférica)
E: Faz você precisa o motor?
Ou outros specials que você nos dá serão mais apreciados.
2. Que é sua garantia?
Nossa garantia é 12 meses após recebeu o ventilador das raizes. Durante o período de garantia, substitua as peças danificadas para gratuitamente. Para fora período de garantia, para fornecer serviços técnicos oportunos, de alta qualidade e as peças sobresselentes das concessões do preço para assegurar a operação segura e de alta qualidade contínua do equipamento.
3. Quanto tempo é a vida útil das raizes ventilador?
No ambiente normal do uso
Uma vida útil do ventilador é mais de 10 anos.
B a vida útil do impulsor é mais de 60, 000 horas.
C a vida útil do rolamento é mais de 50, 000 horas.
D a vida útil da engrenagem é mais de 60, 000 horas.
4. Que é seus termos da embalagem?
A: Geralmente, nós embalamos nossos bens na caixa livre da madeira compensada da fumigação. Se você registrou legalmente a patente, nós podemos embalar os bens em suas caixas marcadas após ter recebido suas letras da autorização.
5. Como sua fábrica controla a qualidade de produto?
Nós temos o serviço de inspeção da qualidade. Antes de mandar o produto, nós verificamos cada produto. Se há um problema da qualidade, nós produziremos o novo.
6. Que são seus termos de pagamento?
1. TT 30% COMO O PAGAMENTO AVANÇADO E TT 70% APÓS A INSPEÇÃO ANTES DE ENVIAR.
2,100% L/C IRREVOGÁVEL EM STGHT.
