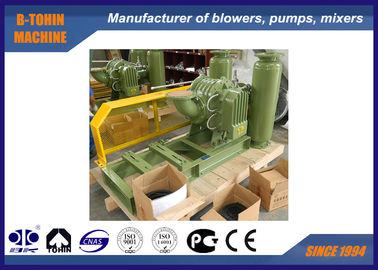

Capacidade movida a correia 1200m3/h do ar do ventilador do biogás do lóbulo das raizes movida a correia

Capacidade movida a correia 1200m3/h do ar do ventilador do biogás do lóbulo das raizes movida a correia

  • Capacidade movida a correia 1200m3/h do ar do ventilador do biogás do lóbulo das raizes movida a correia
  • Capacidade movida a correia 1200m3/h do ar do ventilador do biogás do lóbulo das raizes movida a correia
Capacidade movida a correia 1200m3/h do ar do ventilador do biogás do lóbulo das raizes movida a correia
Detalhes do produto:
Lugar de origem: China
Marca: BK
Certificação: ISO9001/ISO14001
Número do modelo: YU-EG150
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: caso de madeira padrão da exportação
Tempo de entrega: 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Habilidade da fonte: 20 conjuntos por mês
Contato
Descrição de produto detalhada
Capacidade: 13.81-29.26m3/min Pressão diferencial da descarga: 10-70KPA
Tamanho de furo: DN150 (6") Tipo refrigerando: Água
Tipo de conexão: Movido a correia Correia e polia: Biogás, gás waste, transtorte médio explosivo
tipo do rolamento: NSK, SKF, FAG Tipo do selo: SKF
Tipo da correia: Martexwell
Realçar:

ventilador do gás da operação de descarga

,

ventilador do gás natural



Ventilador do ventilador do biogás do lóbulo das raizes, o waste e o inflamável do gás, capacidade 1200m3/h do ar





Sobre YU-EG



Desde estabelecido, B-Tohin importou tecnologia avançada e equipamento e desenvolveu produtos novos constantemente. O tipo ventilador de YU-EG é um produto amável novo que tenha a embalagem e os rotores que revestem com os materiais anticorrosivos especiais. É aplicável à entrega do gás especial, especial para transportar o bio gás.





Especificações



Modelo

YU-EG150

Capacidade do ar

13.81-29.26m3/min

Pressão diferencial da descarga

10-70KPA

Velocidade giratória

850-1400rpm

Volume da água refrigerando

15 L/MIN

Tipo do motor

5.5-45KW

380/400/415/440V, 3PHASES, 50/60HZ, tipo à prova de explosões motor

Tipo do motor

Padrão: Motor de Siemens Beide ou de Wannan

Siemens e motor de ABB para sua opção

Tipo da instalação

Padrão: tipo vertical

N.W. do ventilador sem motor

530kg

Tamanho da embalagem aproximadamente.

2.0*1.4*1.65m (length*width*height)







Folha do parâmetro



Modelo

Diâmetro do porto

 (milímetro)

Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão

Refrigerar

 água
(L/MIN)

Velocidade
RPM
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt
YU-EG
150
150 (6") 850 16,93  4,57  16,03  8,01  15,34  10,90  14,78  14,41  15
1000 20,29  5,38  19,40  9,42  18,70  12,83  18,14  16,95
1150 23,66  6,19  22,76  10,84  22,07  14,75  21,50  19,50
1250 25,90  6,73  25,00  11,78  24,31  16,03  23,75  21,19
1400 29,26  7,53  28,37  13,19  27,67  17,96  27,11  23,73



Modelo

Diâmetro do porto

 (milímetro)

Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão

Refrigerar

água
(L/MIN)

Velocidade
RPM
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt
YU-EG
150
150 (6") 850 14,26  18,14  13,81  21,65          15
1000 17,63  21,35  17,18  25,47  16,75  27,14
1150 20,99  24,55  20,54  29,30  20,11  31,21
1250 23,23  26,68  22,78  31,84  22,36  33,92
1400 26,59  29,88  26,15  35,66  25,72  37,99





Lista de materiais



Capacidade movida a correia 1200m3/h do ar do ventilador do biogás do lóbulo das raizes movida a correia 0



Não.

Nome de parte

Qty.

Materiais



Não.

Nome de parte

Qty.

Materiais

1

Cilindro

1

HT200



17

Furo de pino do passador

4



2

Conduza a placa terminal

1

HT200



18

Alinhe a placa terminal

1

HT200

3

Sistema de refrigeração







19

Atirador da graxa

2

45#

4

Bocal de graxa

4

cobre



20

Porca redonda

2

45#

5

Selo de gás

8

PTFE



21

Selo do óleo

2

FPM

6

Selo do óleo

4

FPM



22

Anel-O

2

FPM

7

Conduza o impulsor

1

QT500



23

Engrenagem cônica interna

2

20CrMnTi

8

Anel-O

8

FPM



24

Porca da braçadeira

2

45#

9

Selo do óleo

1

FPM



25

Colar direito

2

45#

10

Carregamento

2

GCr15



26

Tampa do tanque de óleo

1

HT200

11

Chave

1

45#



27

Calibre nivelado de óleo

1

resina

12

Conduza a tampa do impulsor

1

45#



28

Mola da borboleta

2

65Mn

13

Salte o anel

2

65Mn



29

Pare a arruela

2

Q235

14

Impulsor conduzido



QT500



30

Tomada do magnetismo

1



15

Tampa conduzida do impulsor

1

45#



31

Carregamento

2

GCr15

16

Anel-O

2

FPM



32

Luva do eixo

4

45#





Desenho de montagem do pacote do ventilador

Capacidade movida a correia 1200m3/h do ar do ventilador do biogás do lóbulo das raizes movida a correia 1







Fonte padrão do espaço



1. ventilador do eixo

2. a pressão do vácuo alivia a válvula

3. válvula de verificação

4. silenciador da entrada (com filtro): de aço inoxidável

5. silenciador da descarga: de aço inoxidável

6. base pública (com tampa da correia)

7. almofada de aço inoxidável da junção flexível e do choque

8. polia

9. calibre de pressão

10. correia

11. parafusos e porcas e outras peças da conexão

12. motor
