Lugar de origem: | China |
Marca: | BK |
Certificação: | ISO9001/ISO14001 |
Número do modelo: | YU-EG100A |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caso de madeira padrão da exportação |
Tempo de entrega: | 15 a 30 dias de trabalho, dependem de uma quantidade da ordem e da especificação |
Habilidade da fonte: | 20 conjuntos por mês |
Capacidade: | 6.72-15.73m3/min | Pressão diferencial da descarga: | 10-80kpa |
---|---|---|---|
Tamanho de furo: | DN100 (4") | Tipo refrigerando: | Água |
Tipo de conexão: | Movido a correia | Correia e polia: | Biogás, gás waste, transtorte médio explosivo |
Realçar: | ventilador do gás da operação de descarga,ventilador do gás natural |

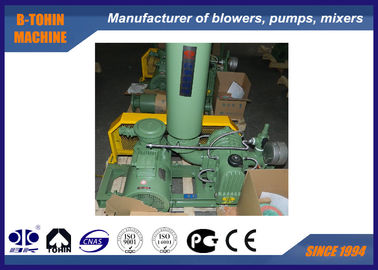

O ventilador do biogás do lóbulo, o alcaloide e o bio gás usam o ventilador das raizes, tipo à prova de explosões
Características
1. A estrutura compacta, a entrada e a tomada a mesma construção, vários tipos da instalação datilografam
2. O impulsor e o eixo são no conjunto peça moldada para a operação lisa.
3. A estrutura refrigerar de água é adotada para o rolamento de proteção do superaquecimento.
4. Todas as peças da passagem do fluxo são pulverizadas com o revestimento especial (PTFE), caracterizado da resistência de corrosão boa.
5. O ventilador é projetado para a aplicação do meio especial do ácido, do alcaloide e do outro gás corrosivo.
Especificações
Modelo |
YU-EG100A |
Capacidade do ar |
6.72-15.73m3/min |
Pressão diferencial da descarga |
10-80KPA |
Velocidade giratória |
850-1400rpm |
Volume da água refrigerando |
10 L/MIN |
Tipo do motor |
4-30KW 380/400/415/440V, 3PHASES, 50/60HZ, tipo à prova de explosões motor |
Tipo do motor |
Padrão: Motor de Siemens Beide ou de Wannan Siemens e motor de ABB para sua opção |
Tipo da instalação |
Padrão: tipo vertical |
N.W. do ventilador sem motor |
435kg |
Tamanho da embalagem aproximadamente. |
1.9*1.2*1.35m (length*width*height) |
Folha do parâmetro
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 100A |
100 (4") | 850 | 9,01 | 2,58 | 8,42 | 4,55 | 7,98 | 6,11 | 7,61 | 8,02 | 10 |
1000 | 10,84 | 3,03 | 10,25 | 5,35 | 9,81 | 7,19 | 9,45 | 9,44 | |||
1150 | 12,67 | 3,49 | 12,08 | 6,15 | 11,64 | 8,27 | 11,28 | 10,85 | |||
1250 | 13,89 | 3,79 | 13,31 | 6,69 | 12,87 | 8,99 | 12,50 | 11,80 | |||
1400 | 15,73 | 4,25 | 15,14 | 7,49 | 14,70 | 10,07 | 14,33 | 13,21 |
Modelo |
Diâmetro do porto (milímetro) |
Capacidade da entrada (m3/min) e poder do eixo (quilowatt) sob a vária pressão |
Refrigerar água |
||||||||
Velocidade RPM |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | m3/min | Quilowatt | ||||
YU-EG 100A |
100 (4") | 850 | 7,28 | 10,16 | 7,00 | 12,07 | 6,72 | 13,98 | 10 | ||
1000 | 9,12 | 11,95 | 8,83 | 14,20 | 8,55 | 16,45 | 8,31 | 18,70 | |||
1150 | 10,95 | 13,75 | 10,67 | 16,33 | 10,39 | 18,92 | 10,14 | 21,51 | |||
1250 | 12,17 | 14,94 | 11,89 | 17,75 | 11,61 | 20,57 | 11,36 | 23,38 | |||
1400 | 14,00 | 16,73 | 13,72 | 19,88 | 13,44 | 23,03 | 13,20 | 26,18 |
Estrutura do corpo principal do ventilador
Desenho de montagem do pacote do ventilador
Fonte padrão do espaço
1. ventilador do eixo
2. a pressão do vácuo alivia a válvula
3. válvula de verificação
4. silenciador da entrada (com filtro)
5. silenciador da descarga
6. base pública (com tampa da correia)
7. almofada de borracha da junção flexível e do choque
8. polia
9. calibre de pressão
10. correia
11. parafusos e porcas e outras peças da conexão
12. motor
